高清旋转离合器组件结构设计

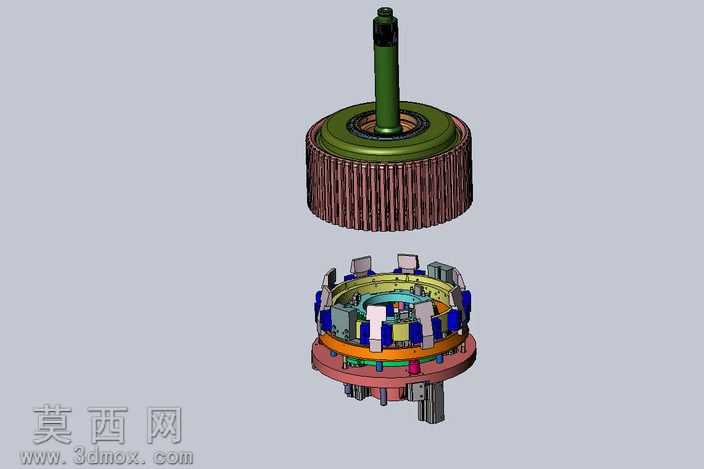

本旋转离合器组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动部件的设计规范，对每一处装配结构都进行了精准的尺寸约束与配合校验。整体模型分为上下两大装配模块，上部为带中心传动轴的从动端总成，中心轴采用阶梯轴结构设计，轴身预留轴承安装位与密封件卡槽，外部嵌套带散热鳍片结构的外毂，外毂表面的竖向鳍片既提升了整体散热效率，也增强了外毂的结构强度，轴与外毂之间设置多层轴承与定位衬套，保证转动过程中的同轴度与运转稳定性。下部为离合器主动端核心总成，内部沿圆周方向均匀排布多组离合摩擦片、复位弹簧、定位卡块与推压组件，各零件之间采用同轴配合、端面贴合、卡槽限位等多种装配约束，还原了离合器结合与分离过程中的运动逻辑，摩擦片组采用交错叠装结构，保证动力传递过程中的摩擦力矩均匀分布，复位弹簧沿圆周等距布置，确保分离动作的同步性与平顺性。建模过程中对不同材质的零件进行了区分渲染，金属结构件采用哑光金属材质，摩擦片采用深色耐磨材质表现，密封件与弹性元件采用橡胶类材质质感，不同功能的零件通过色彩与材质差异进行区分，清晰展现内部结构层次。设计过程中充分考虑了离合器的实际工况需求，对易磨损部位的结构强度进行了优化，各零件之间预留合理的装配间隙，避免运转过程中出现干涉卡滞，整体结构完整还原了旋转离合器的动力传递、离合切换的核心功能，可用于传动系统结构演示、装配工艺参考以及相关零部件的优化设计参考，模型装配关系清晰，结构细节完整，能够直观展现旋转离合器的内部构造与工作原理。
