互锁式长条三维拼接益智结构件

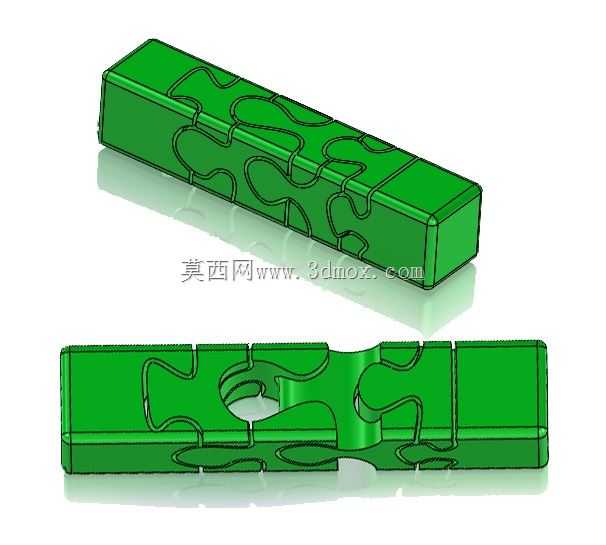

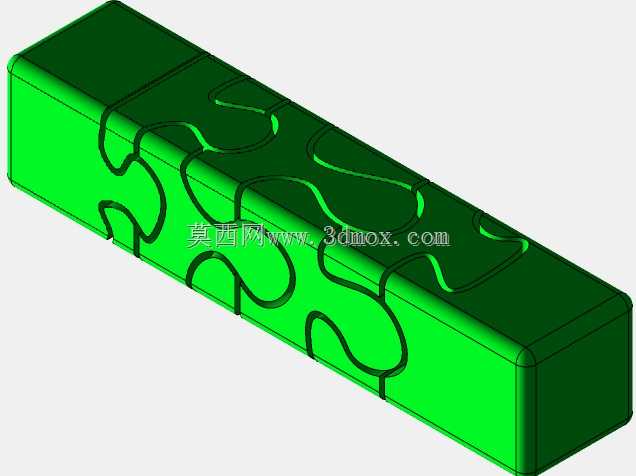

这款互锁式长条拼接构件，核心设计逻辑围绕顺序装配的互锁卡扣结构展开，每一块拼件的轮廓都经过精准的咬合曲面计算，不存在可单独拆卸的独立拼块，必须按照预设的装配顺序逐块卡合，才能最终组成完整的长条形整体，这种结构特性也让它在装配完成后具备足够的整体结构强度，不会出现零散松脱的情况。从实际应用场景来看，这类结构件首先可作为3D打印创客教育的实操案例，帮助初学者理解卡扣配合的公差设计、曲面咬合的结构逻辑，不需要额外的粘接剂或者紧固件，仅靠结构本身的互锁特性就能完成装配，非常适合FDM熔融沉积成型的3D打印工艺制作，打印过程中不需要添加支撑结构，所有咬合曲面的拔模角度都控制在3D打印可自支撑的范围内，能有效降低打印后的后处理工作量。从功能特性上看，每一块拼件的卡扣都采用了非对称的轮廓设计，相邻拼块的凹凸咬合面完全匹配，不存在互换装配的可能，这就保证了装配路径的唯一性，既可以作为益智拼接玩具使用，锻炼使用者的空间逻辑思维能力，也可以将这种互锁结构逻辑移植到工业领域的快装无紧固件结构中，比如小型设备的外壳拼接、工装治具的模块化快换组件，只需要根据实际使用场景调整拼块的尺寸和卡扣的过盈量，就能实现不需要螺丝、卡扣配件的快速装配。在设计思路层面，这款构件没有采用传统平面拼图的二维咬合结构，而是将卡扣轮廓延伸到了构件的三个维度，拼块之间的配合面同时覆盖了长度、宽度、高度三个方向，每一处咬合曲面的过渡都做了R角处理，既避免了3D打印过程中出现应力集中导致的翘曲变形，也能让装配过程中的卡合动作更顺畅，不会出现尖锐棱角导致的卡滞或者拼块断裂问题。从外形尺寸与安装边界来看，完整装配后的构件为规则长方体形态，所有外轮廓面都保持平整，没有外凸的结构特征，整体长宽高比例控制在5:1:1左右，单块拼件的壁厚保持均匀，所有壁厚尺寸都控制在1.8mm到2.2mm之间，既保证了3D打印过程中的成型强度，也不会因为壁厚过大导致打印时间过长、材料浪费的问题。拼块之间的配合间隙根据常用3D打印材料的收缩率做了预设，针对PLA材料预留了0.2mm的单边间隙，针对ABS材料预留了0.3mm的单边间隙，能适配大多数桌面级FDM3D打印机的成型精度要求，不需要额外打磨就能实现顺畅的装配与稳定的互锁效果。这类互锁拼接结构的设计难点，在于每一块拼块的咬合面都需要和前后相邻的两块拼块同时形成配合，不能出现某一块拼块可以从非装配路径脱出的结构漏洞，设计过程中需要逐块验证装配路径的唯一性，通过三维软件的干涉检查功能反复调整咬合曲面的轮廓，确保装配过程中每一个卡合步骤都不会出现结构干涉，同时装配完成后所有拼块之间形成完整的受力整体，在承受纵向压力或者横向弯折力的时候，卡扣面能均匀分散应力，不会出现局部应力过大导致的拼块断裂。在实际创客教学场景中，这类构件还可以作为结构公差设计的实操练习载体，学习者可以通过调整配合间隙的数值，测试不同间隙下的装配手感与连接强度，直观理解过盈配合、间隙配合在实际3D打印结构中的应用差异，也可以在基础结构上进行拓展，比如在长条形构件内部预留空腔，设计成可收纳小零件的拼接式收纳条，或者在构件外表面增加防滑纹理，做成拼接式的手柄结构，拓展这类互锁结构的实际使用场景。不同于传统的粘接式拼装结构，这种纯机械互锁的拼接构件可以反复拆装使用，不会因为拆装次数过多出现连接失效的问题，只要拼块没有出现结构性损坏，就能重复完成装配与拆卸的过程，无论是作为益智玩具反复把玩，还是作为模块化结构件反复调整组合，都具备足够的使用寿命。
