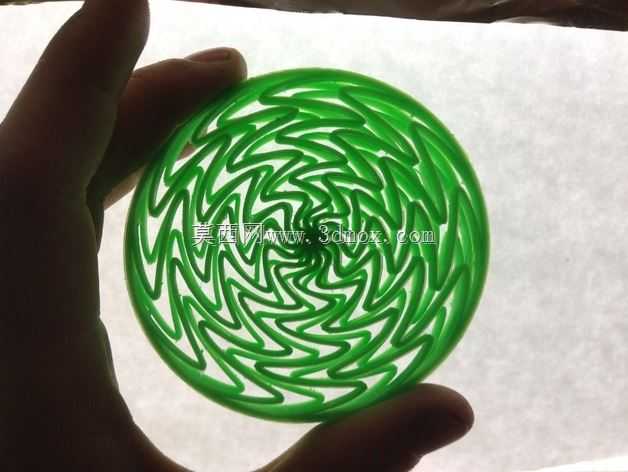

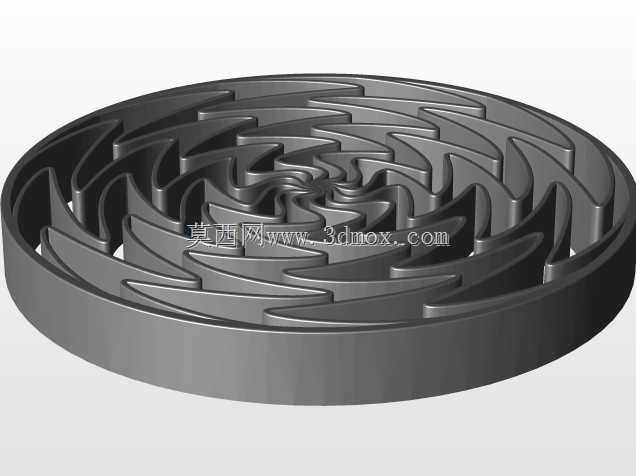

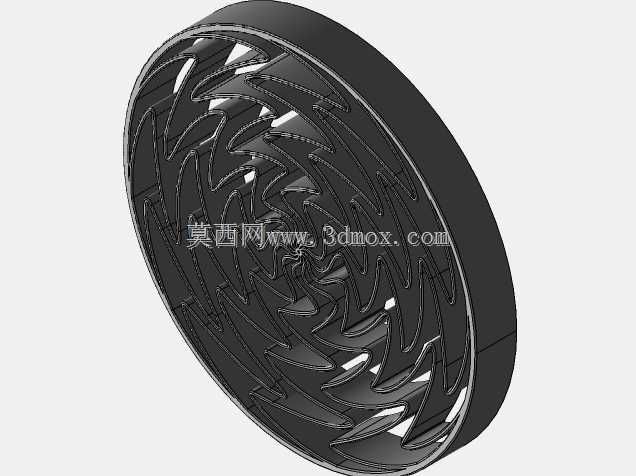

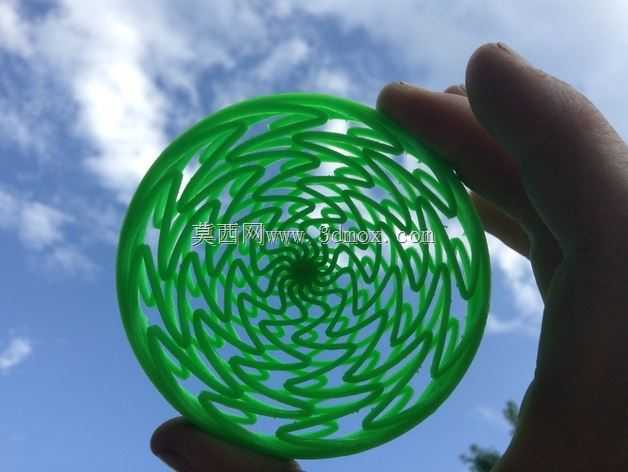

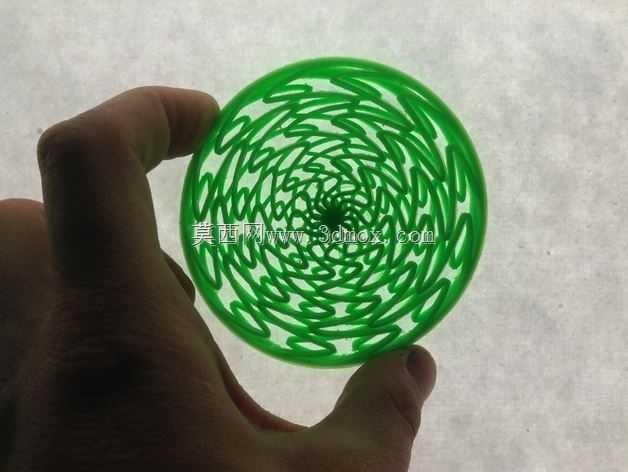

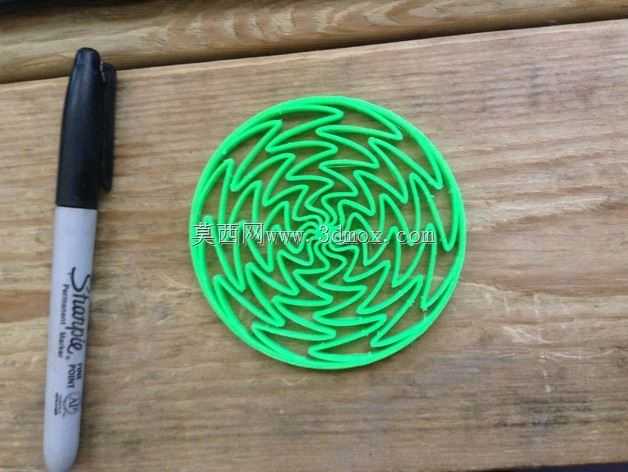

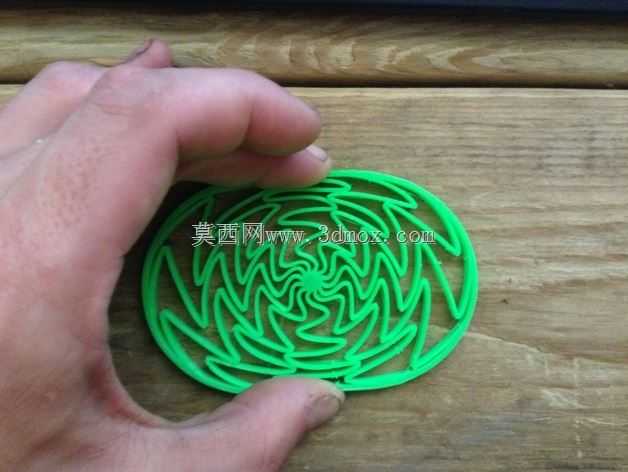

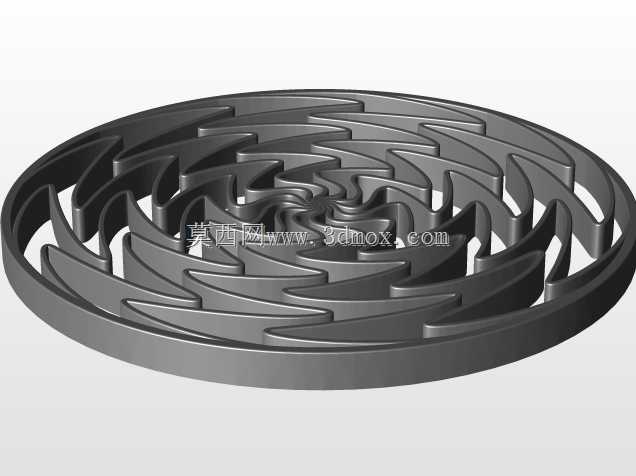

该结构采用多组连续螺旋曲臂沿中心向外辐射排布的设计逻辑,所有曲臂均为等宽薄壁结构,相邻曲臂之间预留均匀形变间隙,整体外轮廓为正圆形,中心设置实心定位凸台,可直接适配常规轮轴的安装孔径,无需额外定制转接件。从实际应用场景来看,这类弹性涡流轮可适配小型移动机器人、桌面级代步玩具、轻型输送线的从动支撑轮等场景,替代传统带橡胶外圈的硬质轮体,依靠自身曲臂的弹性形变吸收行进过程中的颠簸冲击,无需额外加装弹簧减震结构,能大幅简化小型移动设备的底盘结构,减少装配零件数量。设计过程中优先考量了曲臂的弯折曲率与形变行程的匹配关系,每一段螺旋曲臂的曲率从中心向外逐渐平缓,避免应力集中在曲臂的某一固定点位,当轮体承受径向载荷时,载荷会沿螺旋曲臂逐层向中心传递,多组曲臂同步发生弹性形变,不会出现单根曲臂过载断裂的问题。从安装边界来看,轮体的轴向厚度可根据实际承载需求调整,薄壁结构的厚度取值需匹配选用的加工材质,若采用3D打印PLA材质,壁厚设置在1.5-2mm即可满足10kg以内的径向承载需求,若采用尼龙或TPU柔性材质打印,壁厚可适当降低至1-1.5mm,同时能获得更大的弹性形变行程。不同于传统辐条轮的刚性支撑逻辑,该涡流轮的螺旋曲臂在受压时会产生周向的微量扭转,这个特性可以让轮体在经过不平整接触面时,自动贴合接触面的微小起伏,减少轮体打滑的概率,在光滑硬质地面、轻度不平整的木质或水泥地面都能获得稳定的支撑效果。结构的中心定位凸台与外圈轮缘之间没有额外的支撑肋,所有载荷传递完全依靠连续的螺旋曲臂完成,这种设计既减轻了轮体自身的重量,也让弹性反馈更加线性,不会出现传统减震轮受压初期硬、后期软的非线性反馈问题。在实际选型适配时,可根据设备的整体重量调整轮体的外直径,直径越大的轮体单圈的曲臂数量可适当增加,保证每根曲臂的受力在材料的弹性屈服极限以内,避免长期受压后出现塑性形变。这类结构无需额外的减震辅件,整体为一体化成型结构,无论是采用3D打印直接制作,还是开模注塑批量生产,都能实现一次成型,无需后续装配工序,生产效率远高于传统的轮毂加外圈加减震层的组合轮结构。针对不同的使用场景,还可以调整螺旋曲臂的螺旋角度,角度越大的曲臂轴向抗扭能力越强,适合需要传递扭矩的主动轮场景,角度越小的曲臂径向形变行程越大,更适合作为从动减震轮使用。轮体的外边缘为连续的圆弧过渡,没有尖锐棱角,在接触地面时不会刮伤接触面,也不会因为棱角卡入地面缝隙出现卡滞问题。
