卫浴挂装用C型开口浴帘挂环结构

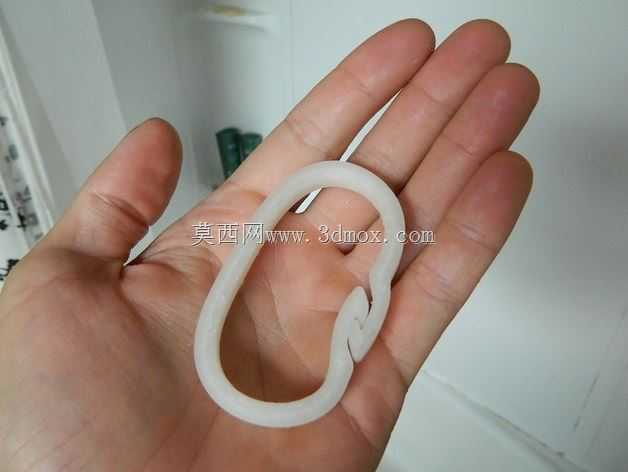

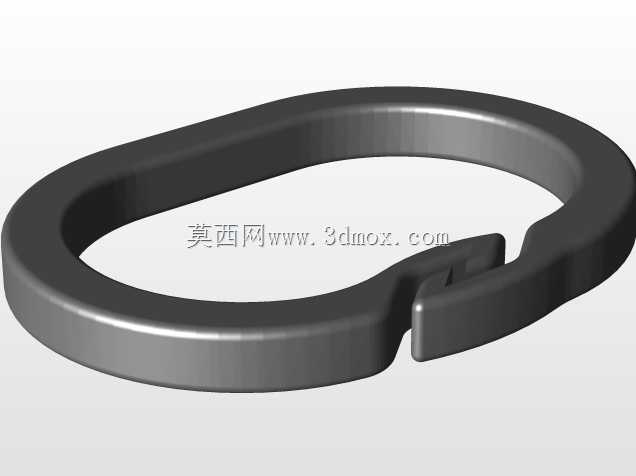

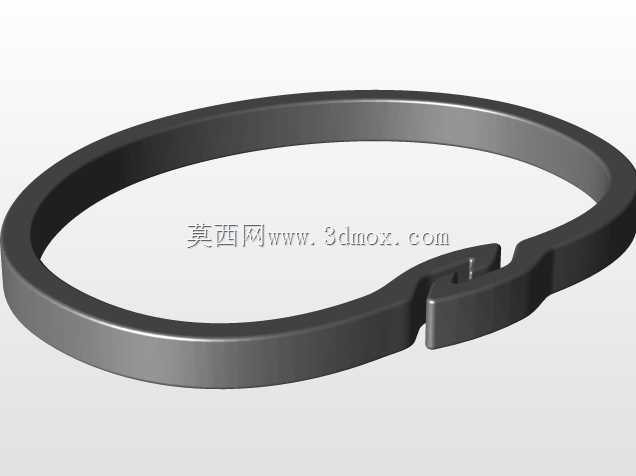

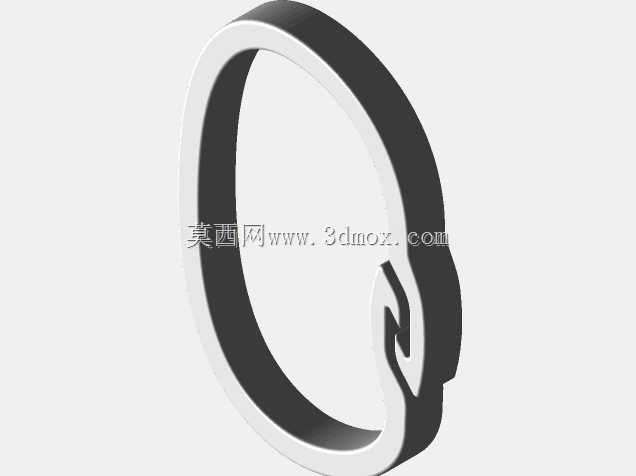

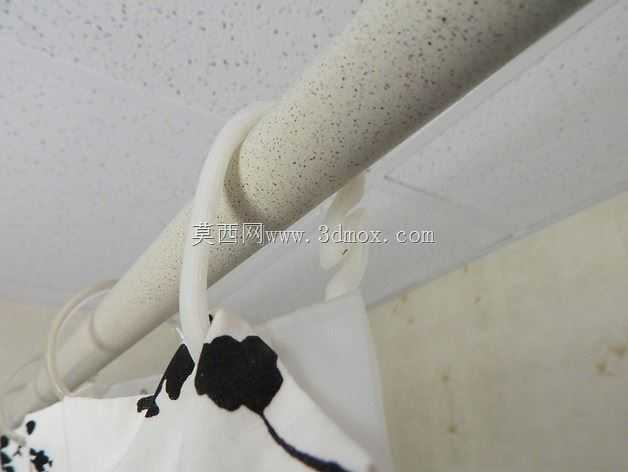

日常卫浴空间的干湿分离场景中，浴帘挂环是连接浴帘杆与浴帘布的核心衔接零件，这类小尺寸五金/塑料配件的结构合理性，直接影响浴帘的拉动顺畅度、拆装便捷性与长期使用可靠性。不同于封闭圆环式挂环需要先穿入浴帘杆再逐一套入浴帘挂孔的繁琐安装流程，这款C型开口挂环在结构设计上做了针对性的优化，开口位置设置了带导向斜角的弹性卡扣段，安装时无需拆卸浴帘杆，直接将开口对准浴帘杆外壁施加轻微按压力，卡扣段受杆体挤压产生弹性形变张开，待杆体完全滑入环体内腔后，卡扣段自动回弹复位封闭开口，既可以实现免拆杆快速加装，又能在日常拉动浴帘时避免挂环从杆体上滑脱。从实际使用场景出发，这类挂环需要适配市面主流规格的直杆、L型转角浴帘杆，环体内壁做了圆弧过渡处理，没有尖锐棱角，拉动时与杆体的接触为面接触而非线接触，既可以减少拉动过程中的卡顿异响，也能降低长期摩擦对杆体表面镀层的磨损，避免杆体出现锈迹影响美观。挂环下端的挂扣位置做了加宽的扁位设计，挂入浴帘的预制挂孔后，扁位与浴帘布的接触面积更大，不会因为长期拉扯导致浴帘挂孔撕裂变形，延长浴帘的使用寿命。在安装边界的适配性上，这款挂环的环体内径预留了足够的间隙余量，既可以适配常规直径22mm、25mm的金属浴帘杆，也能适配同尺寸规格的PVC塑料浴帘杆，不需要针对不同杆径单独选配挂环，降低了卫浴配件的选型难度。设计过程中针对挂环的受力场景做了结构强化，环体的壁厚从开口位置到下端挂扣位置做了渐变处理，受力集中的挂扣连接位置壁厚适当增加，开口弹性段的壁厚做了减薄处理来保证足够的弹性形变空间，既避免了安装时卡扣过硬难以按压卡入，也防止长期使用后挂扣位置受浴帘拉扯出现断裂。考虑到卫浴空间长期处于高湿度、多沐浴露泡沫残留的环境，挂环的外表面做了光滑的圆弧处理，没有容易积留水渍污垢的死角，日常清洁时只需要用抹布擦拭即可去除表面残留的污渍，不会出现污垢长期堆积发黑的问题。不同于金属挂环容易在高湿环境下生锈污染浴帘的问题，这类采用弹性塑料材质的挂环本身具备耐水耐锈蚀的特性，长期接触淋浴水花也不会出现锈蚀、镀层脱落的问题。在实际装配测试中，单只挂环可以承受5kg以上的垂直拉力，完全可以满足常规防水浴帘加上浴帘下摆配重坠的承重需求，不会出现挂环断裂导致浴帘脱落的问题。挂环的开口卡扣位置做了防脱限位设计，卡扣复位后末端与环体本体之间的间隙小于1mm，即使拉动浴帘时挂环受到侧向的冲击力，也不会出现卡扣意外张开导致挂环脱落的情况。针对转角浴帘杆的使用场景，挂环的环体截面做了圆形优化，在经过杆体的转角连接位置时，可以顺畅滑动通过，不会出现卡滞、跳动的问题，保证浴帘在转角位置也能顺畅拉动开合。
