多涂层工业工具组件结构设计方案

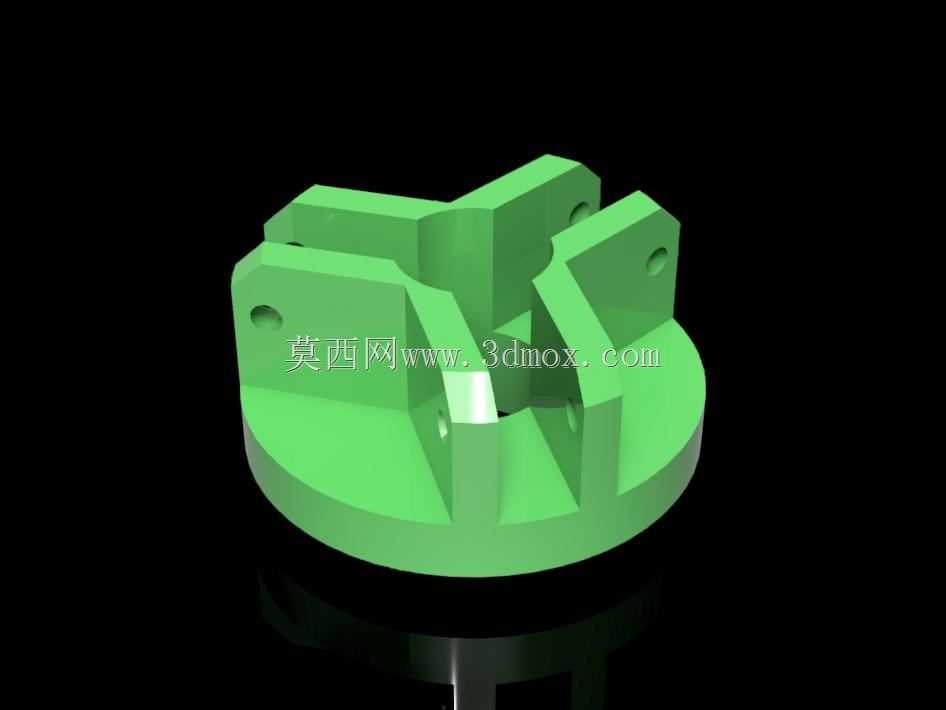

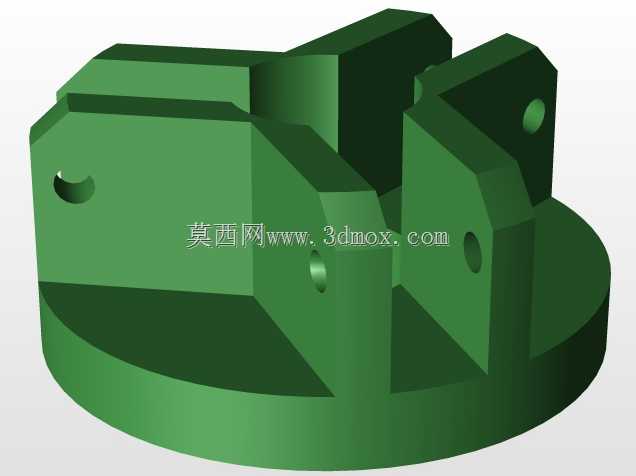

这套工具组件的设计初衷，是面向小型工装快换、工位辅助装夹场景的定制化需求，在做结构方案的时候，最先敲定的是四个零件的功能边界划分，避免出现功能重叠导致的安装干涉。最先做结构校核的是绿色三爪定位座，这个零件的核心作用是作为快换基座的定位核心，底部圆盘直径控制在62mm，厚度12mm，三个周向均匀分布的卡爪做了1.5mm的拔模斜度，既方便注塑或者粉末冶金成型的时候脱模，也能在和配套卡头配合的时候，靠斜面实现自动对中，卡爪上预留的两个φ3.2mm安装孔，孔位公差控制在±0.05mm，保证安装到工作台面的时候不会出现定位偏移，中心的φ18mm通孔是为了穿过工位的气路或者走线，避免管线外露影响工位整洁。

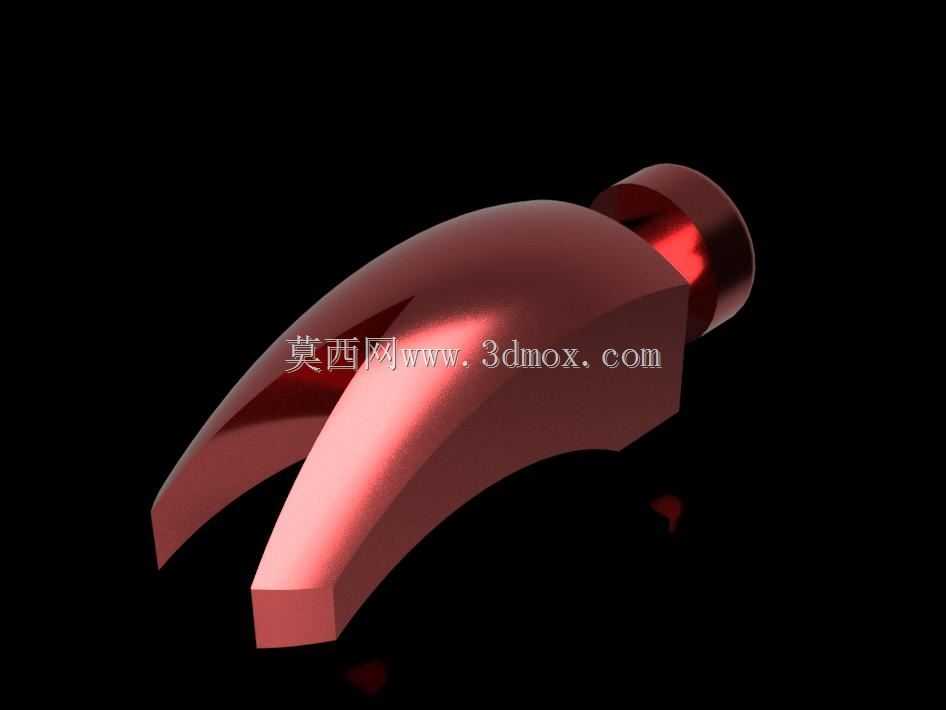

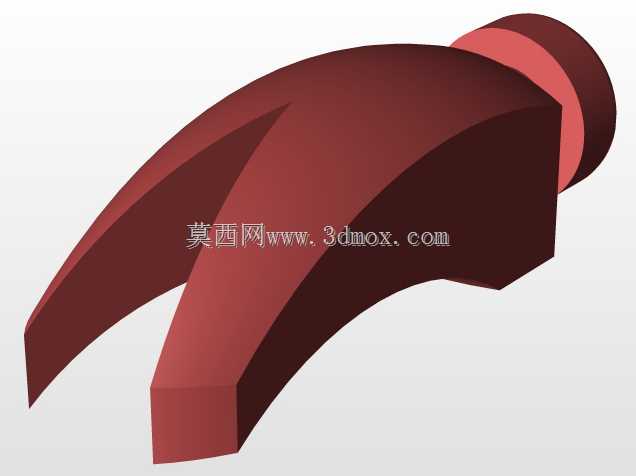

红色的快换接头零件，是整套组件里和外部工具对接的接口部分，整体长度48mm，头部的球面过渡是为了减少插拔的时候和定位座的磕碰，尾部的外螺纹规格选的是M12×1.5，属于工业领域通用的连接螺纹，不需要额外做定制转接头就能和市面上多数气动工具、电动拧紧头直接对接，接头内部做了φ6mm的贯通孔，可兼容气路导通或者小型批头的穿过，表面做圆弧过渡没有尖锐棱角，避免操作人员在快速更换工具的时候被划伤。

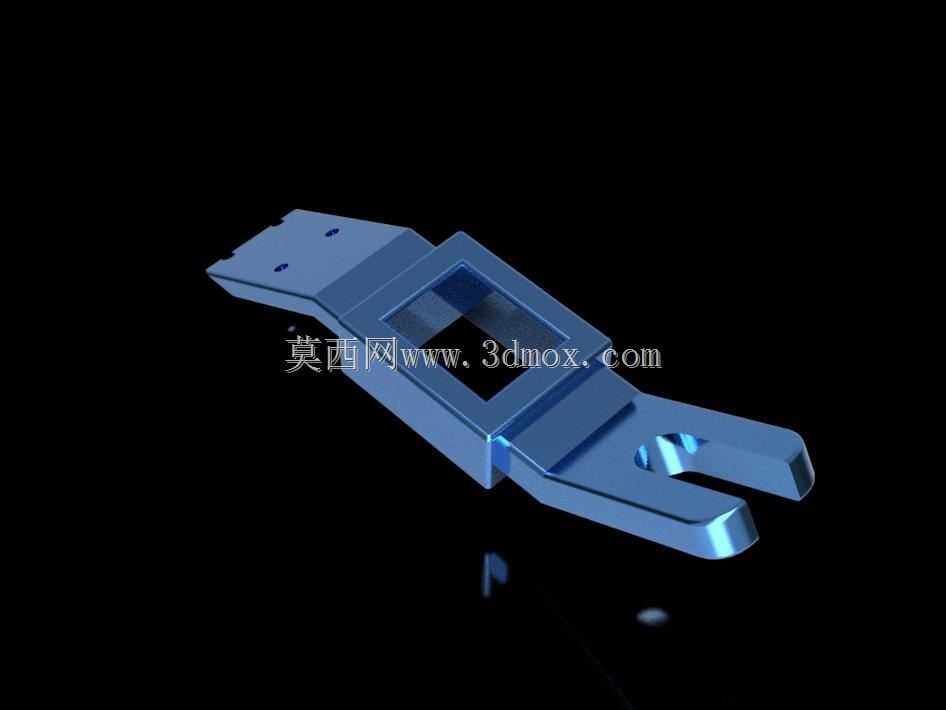

蓝色的弹性夹爪零件，承担的是工件夹持的功能，整体长度72mm，头部的两个夹指做了0.8mm的弹性槽，靠自身的结构形变实现对小型工件的夹紧，不需要额外加装弹簧，减少了装配的零件数量，夹指端部做了锯齿形防滑纹，齿深0.3mm，夹持硬度在HRC35以下的金属件或者塑料件的时候，不会出现打滑脱落的情况，中部的方形镂空是为了减轻零件自身重量，同时预留安装位置给到位检测传感器，尾部的两个安装孔和夹爪本体的位置度公差控制在0.03mm，保证安装到滑动导轨上的时候运动顺畅，不会出现卡滞。

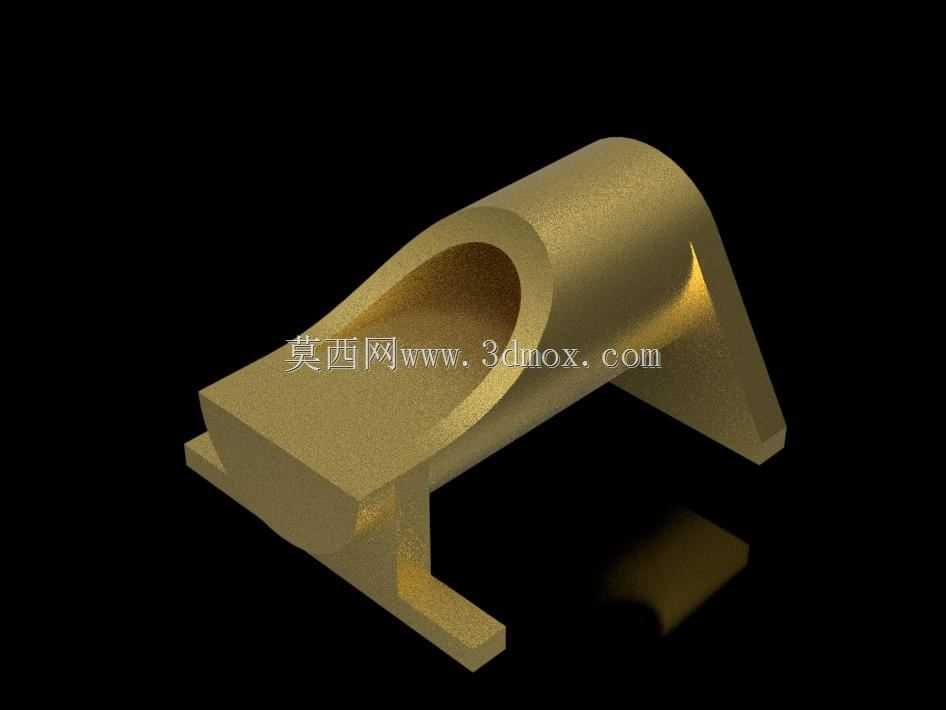

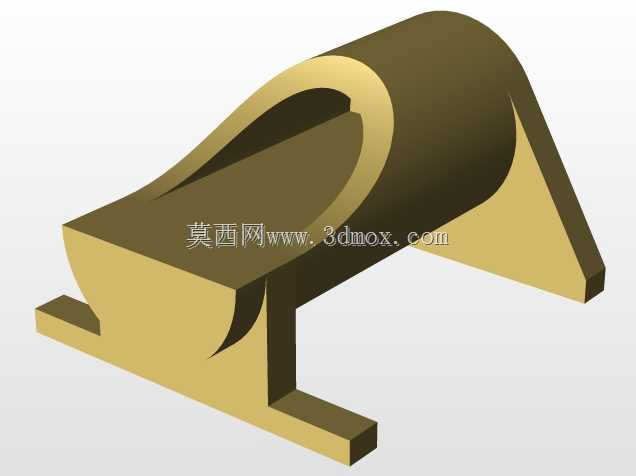

金色的导向支撑座，是整套组件里的承力部件，整体长度68mm，上部的弧形凹槽是为了配合圆柱形工件的外圆做支撑，凹槽的圆弧半径做了R12mm，和常见的φ20-φ24mm的圆棒类工件外圆匹配度较好，底部的两个支撑脚高度差控制在0.02mm以内，保证安装到基准面的时候不会出现倾斜，支撑座的壁厚从凹槽处的5mm渐变到支撑脚处的8mm，在保证整体结构强度的前提下，尽可能减少材料的使用，降低零件的整体重量。

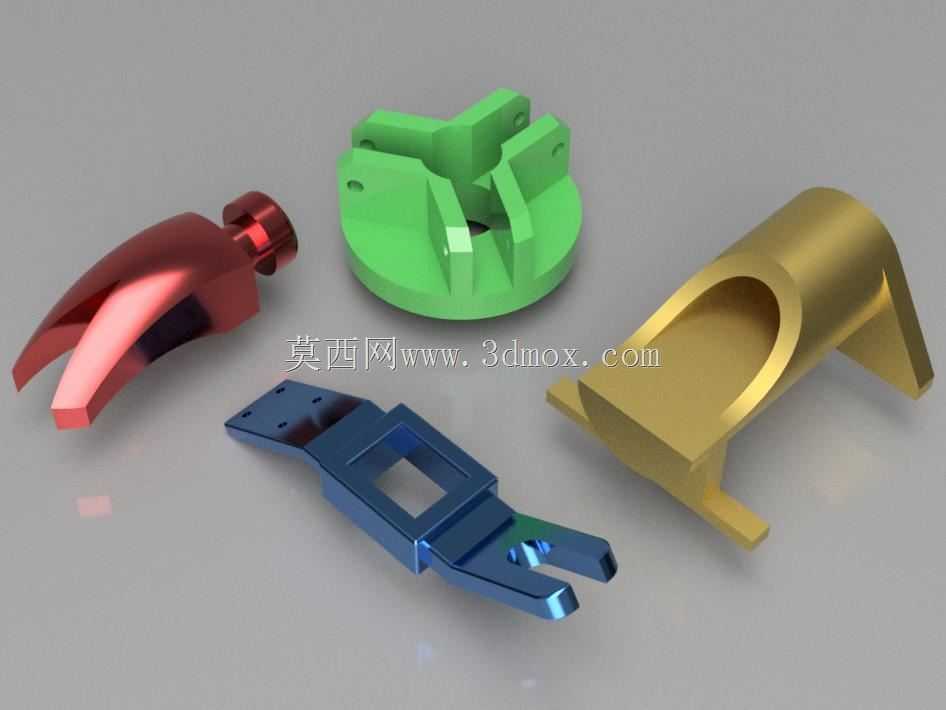

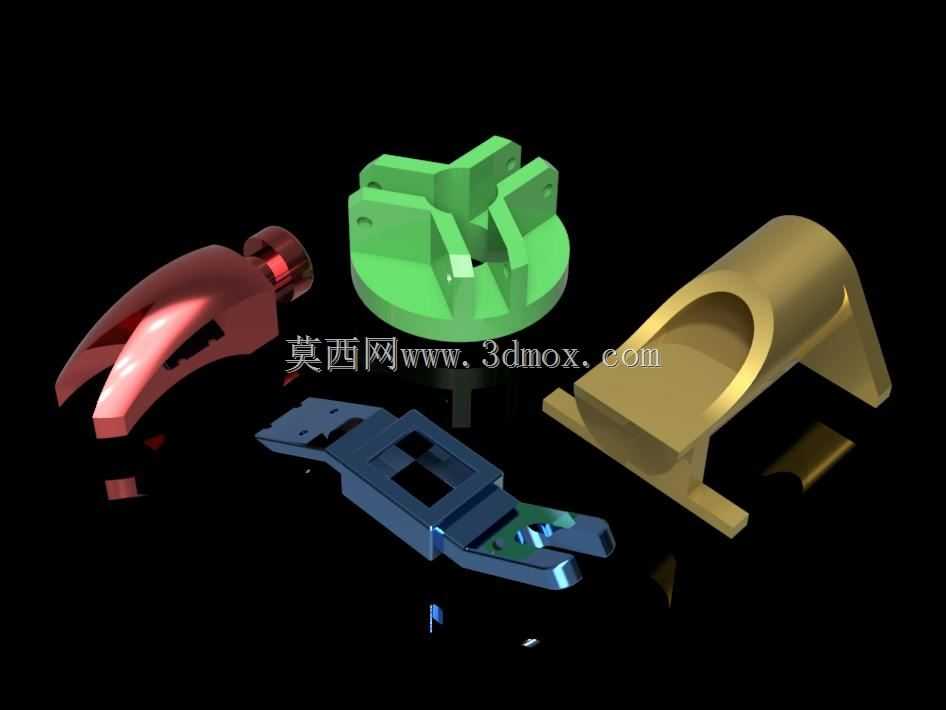

在做结构设计的时候，四个零件的安装边界都做了干涉校验，当所有零件装配到同一安装板上的时候，相邻零件的最小间隙保留了2.5mm，即使零件因为加工误差出现尺寸超差，也不会出现运动过程中的碰撞。不同的表面涂层选择是对应不同零件的使用工况：红色接头因为需要频繁插拔，选用氮化钛涂层提升表面硬度，耐磨性能可以提升3倍以上，减少插拔过程中的磨损；绿色定位座长期处于固定工位，接触的多是塑料或者轻质合金零件，选用绿色光泽涂层，表面摩擦系数低，插拔阻力小；蓝色夹爪需要频繁做开合动作，选用蓝色涂层兼顾耐磨和一定的自润滑性能，不需要频繁加注润滑脂；金色支撑座作为承力部件，选用氧化锌涂层提升防锈能力，在车间有少量切削液飞溅的环境下也不会轻易生锈。

这套组件可以直接集成到小型自动化装配工位、手工返修工作台的工具挂架上，不需要对现有工位做大规模改造，只需要按照安装孔位在台面上打对应的固定孔就能完成安装，适配多数小型零部件的装配、夹持、定位需求，在做三维建模的时候，所有的配合面都预留了0.1mm的装配间隙，兼顾加工经济性和装配顺畅度，不会因为间隙过小导致装配困难，也不会因为间隙过大出现定位精度不足的问题。
