可3D打印攀岩凸轮练习结构件

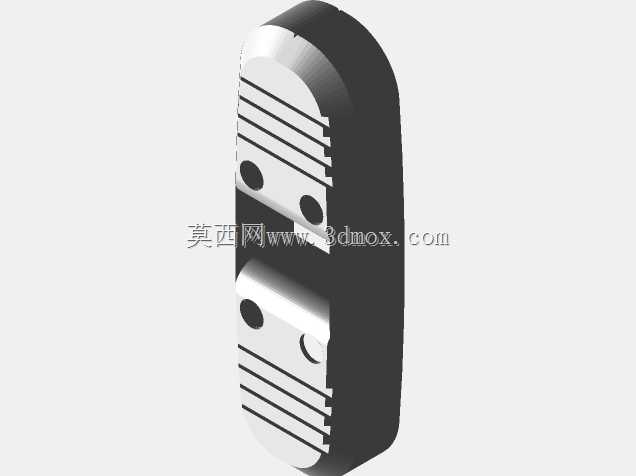

　　这款攀岩凸轮结构件，主要面向机械结构设计练习、3D打印装配验证场景使用，并不适配实际工程承重作业需求，适合结构设计从业者、机械专业学生用来理解凸轮类触发机构的运动逻辑，也可作为3D打印爱好者的装配练手项目。从实际功能逻辑来看，该结构依靠凸轮轮廓的曲面变化实现触发后的锁止与复位动作，相邻凸轮之间的轮廓高差控制在25°左右，这个角度参数是经过反复调试确定的，既能够保证触发时的动作灵敏度，又可以避免凸轮转动过程中出现相邻部件的卡滞、撞击问题。在装配层面，整套结构仅需要常规标准五金件即可完成组装，不需要定制特殊规格的紧固件，其中固定盖体采用6/32规格的螺丝，长连接部位选用1英寸长度螺钉，短连接部位搭配3/4英寸螺钉，

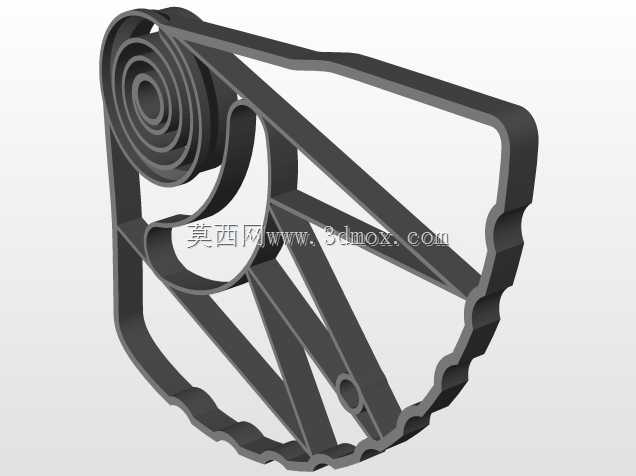

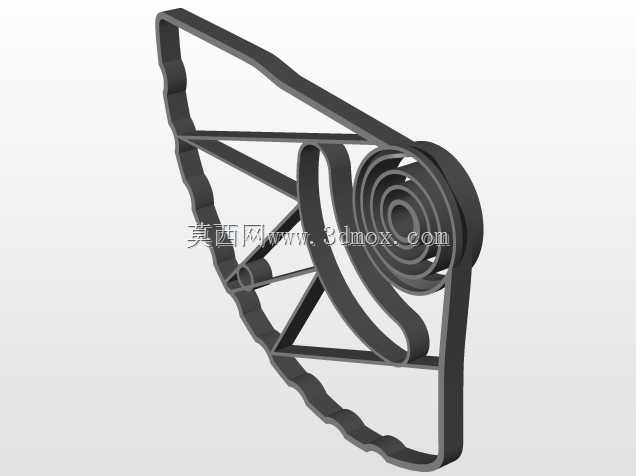

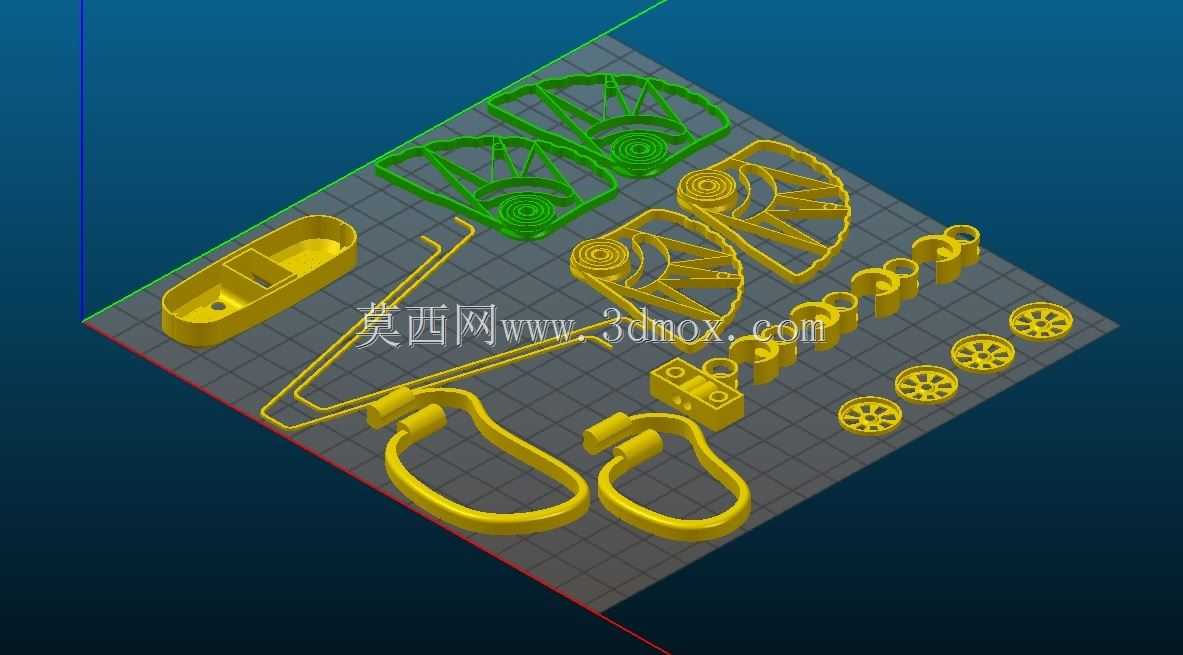

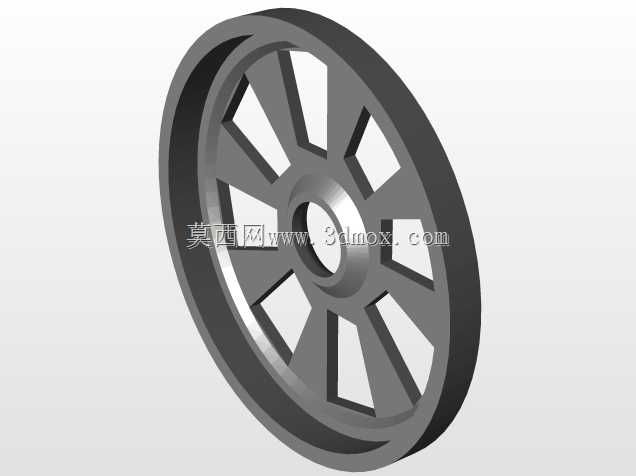

　　这类紧固件在常规五金渠道都可以轻松采购，不需要特殊定制，大幅降低了练习装配的物料准备门槛。设计过程中充分考虑了不同3D打印设备的适配性，默认打印比例设置为125%，这个比例下除了触发器导线部件需要保持原比例打印外，其余结构件都可以适配常规0.4mm孔径的FDM3D打印机喷嘴，不需要更换特殊喷嘴就能完成所有零件的打印作业，打印过程中不需要额外添加支撑结构，大部分零件的摆放角度都可以直接贴合打印平台，减少了后期支撑拆除的打磨工作量。考虑到3D打印件的尺寸公差问题，每个凸轮的内侧位置都预留了内垫圈的安装空间，装配时可以根据实际打印出来的零件公差，选配不同厚度的垫圈调整凸轮之间的轴向间隙，避免凸轮转动时和相邻部件发生摩擦碰撞，

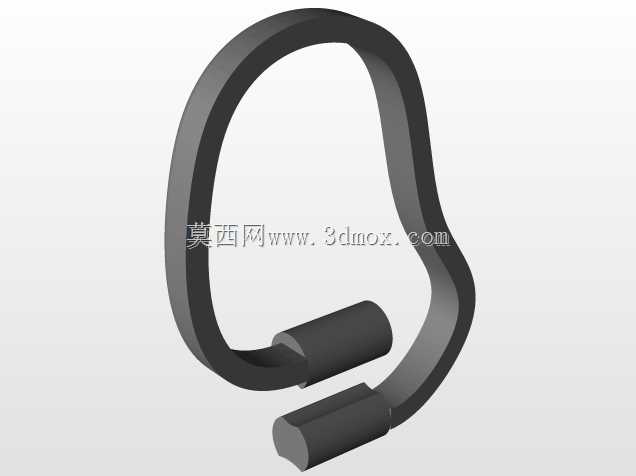

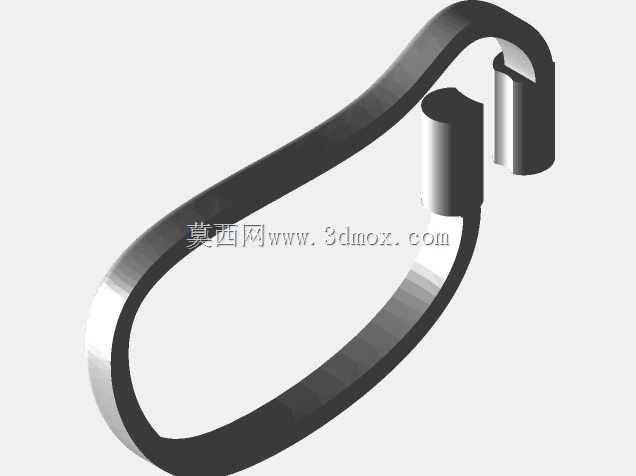

　　保证整个触发机构的动作顺畅度。装配过程中需要注意触发器导线的穿入路径，必须对准凸轮上预设的导线孔位穿入，导线端部到位后，可以采用热熔方式固定塑料端头，防止导线在机构反复动作过程中从孔位中滑脱，影响整个触发结构的动作可靠性。从安装边界来看，整套结构组装完成后整体尺寸紧凑，不需要占用过大的摆放空间，既可以单独作为机构原理演示教具使用，也可以经过尺寸缩放后，集成到小型自动化触发装置、创意机械玩具的结构中作为触发锁止部件使用。在结构设计思路上，这款凸轮没有采用复杂的异形曲面，所有轮廓线都采用规则圆弧过渡，既降低了三维建模的难度，也减少了3D打印过程中曲面断层的出现概率，对于刚接触凸轮机构设计的从业者来说，可以通过拆解这个模型，

　　快速理解凸轮轮廓升程、回程角度对机构动作节奏的影响，掌握凸轮机构和紧固件、弹性部件配合的设计要点。实际打印验证过程中发现，如果采用PLA材质打印，凸轮的转动接触面不需要额外打磨就可以获得比较顺畅的转动效果，如果采用ABS材质打印，可以在接触面涂抹少量润滑脂降低摩擦阻力，进一步提升机构的动作顺滑度。整套结构的零件拆分逻辑遵循了3D打印的工艺特点，没有出现倒扣、封闭内腔等难以打印的结构，所有零件都可以一次打印成型，不需要二次拼接，对于练习面向增材制造的结构设计来说，是非常合适的参考案例。
