人字形褶皱双壁不锈钢保温瓶结构设计

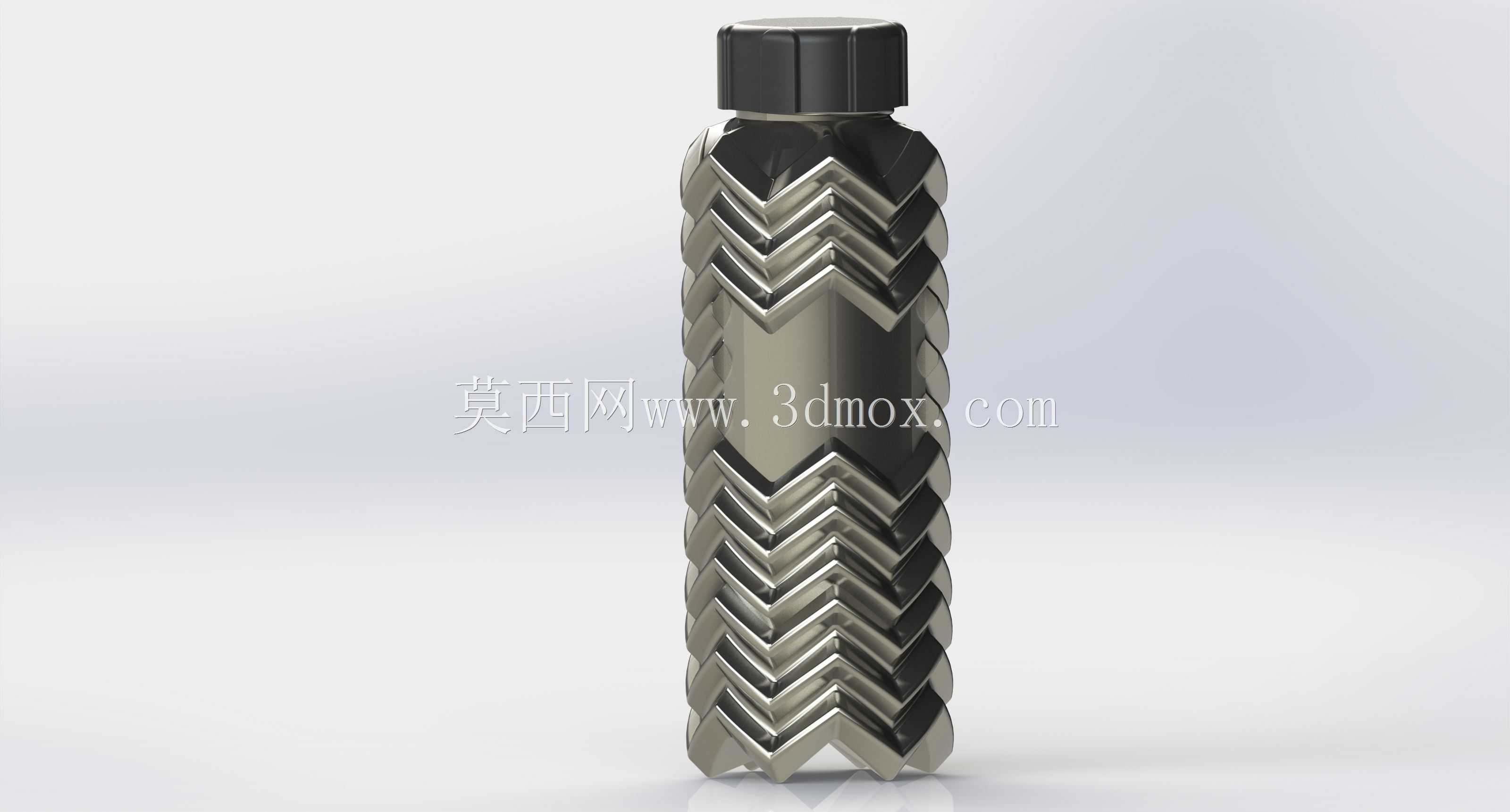

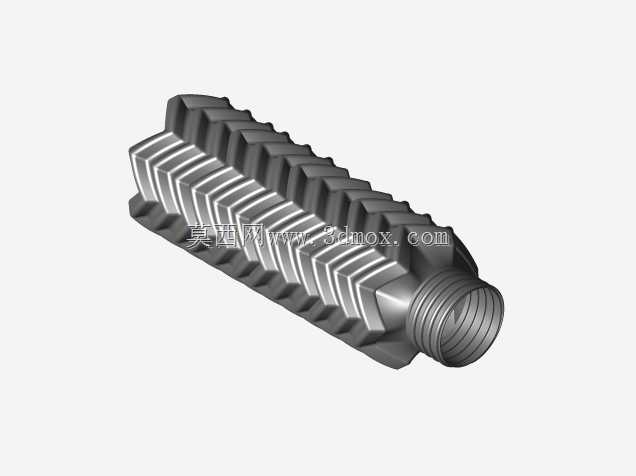

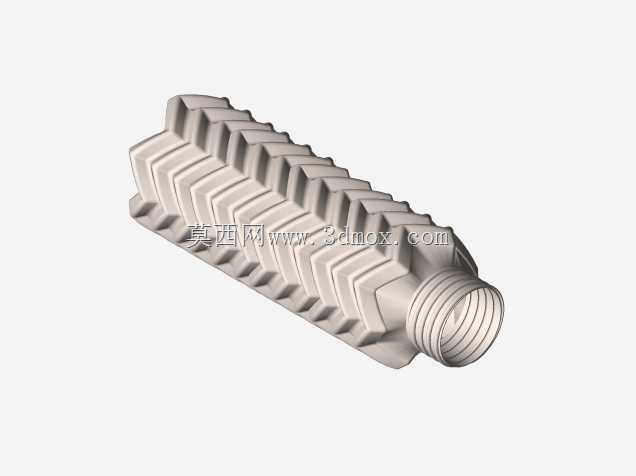

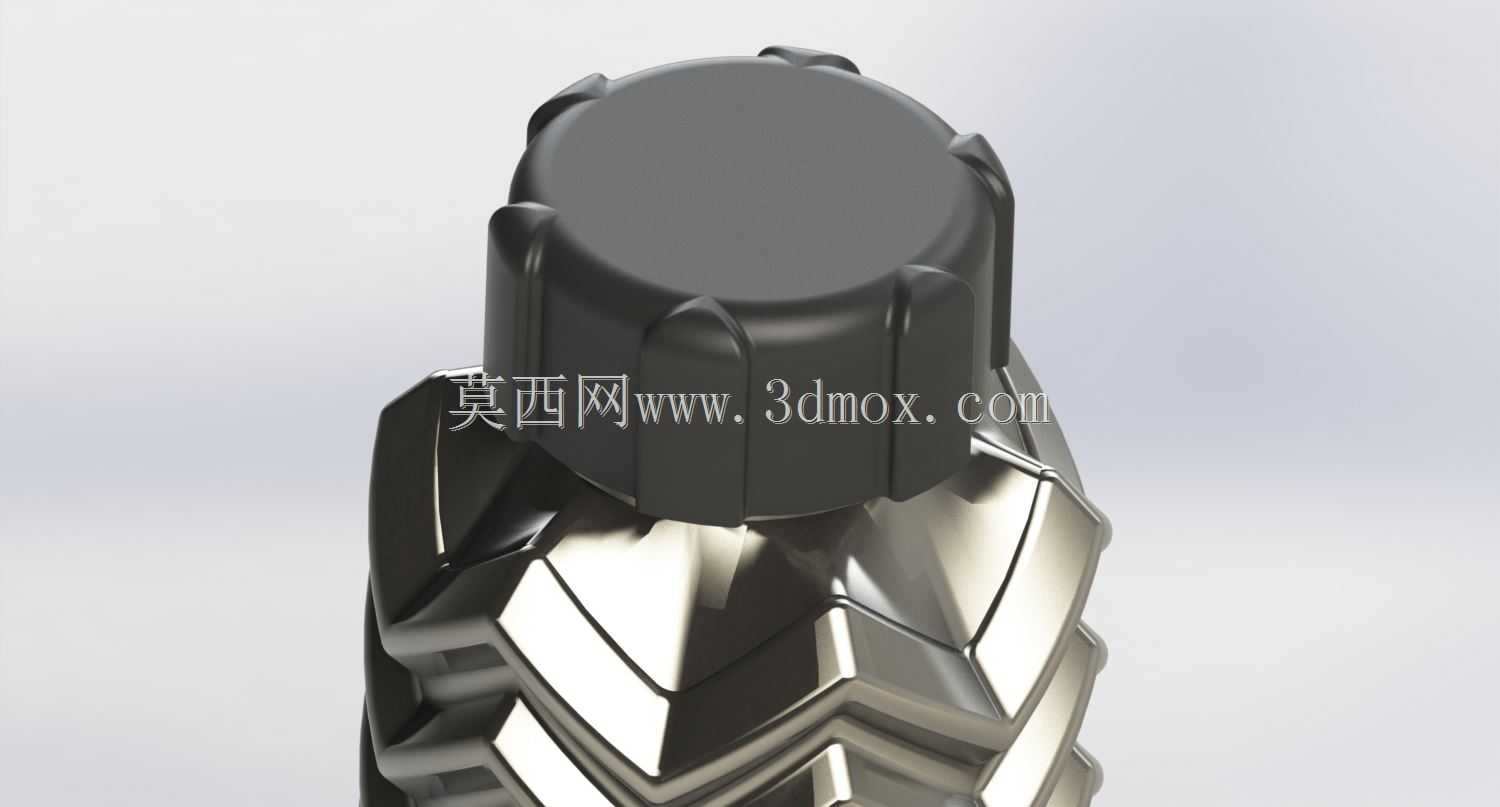

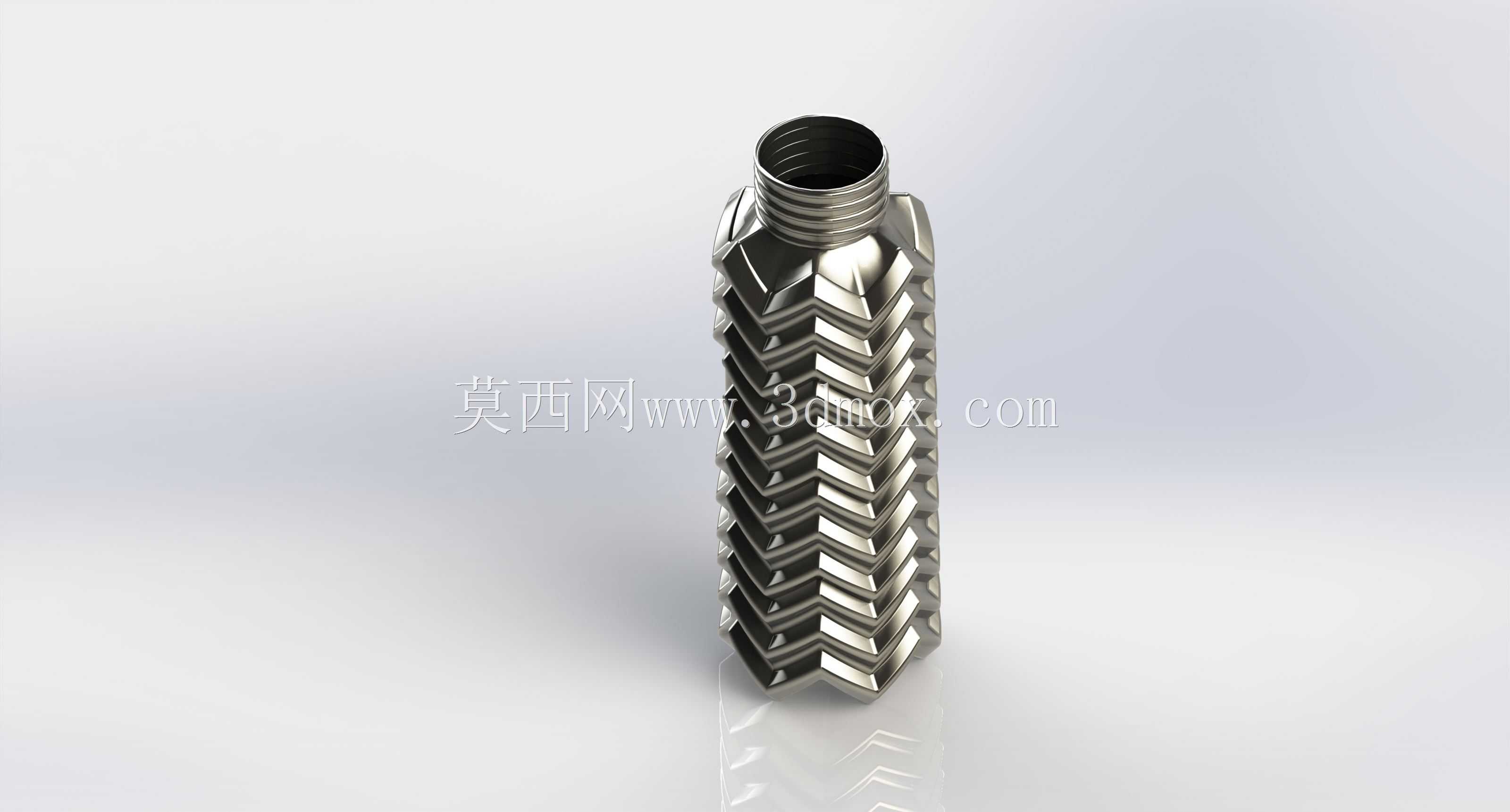

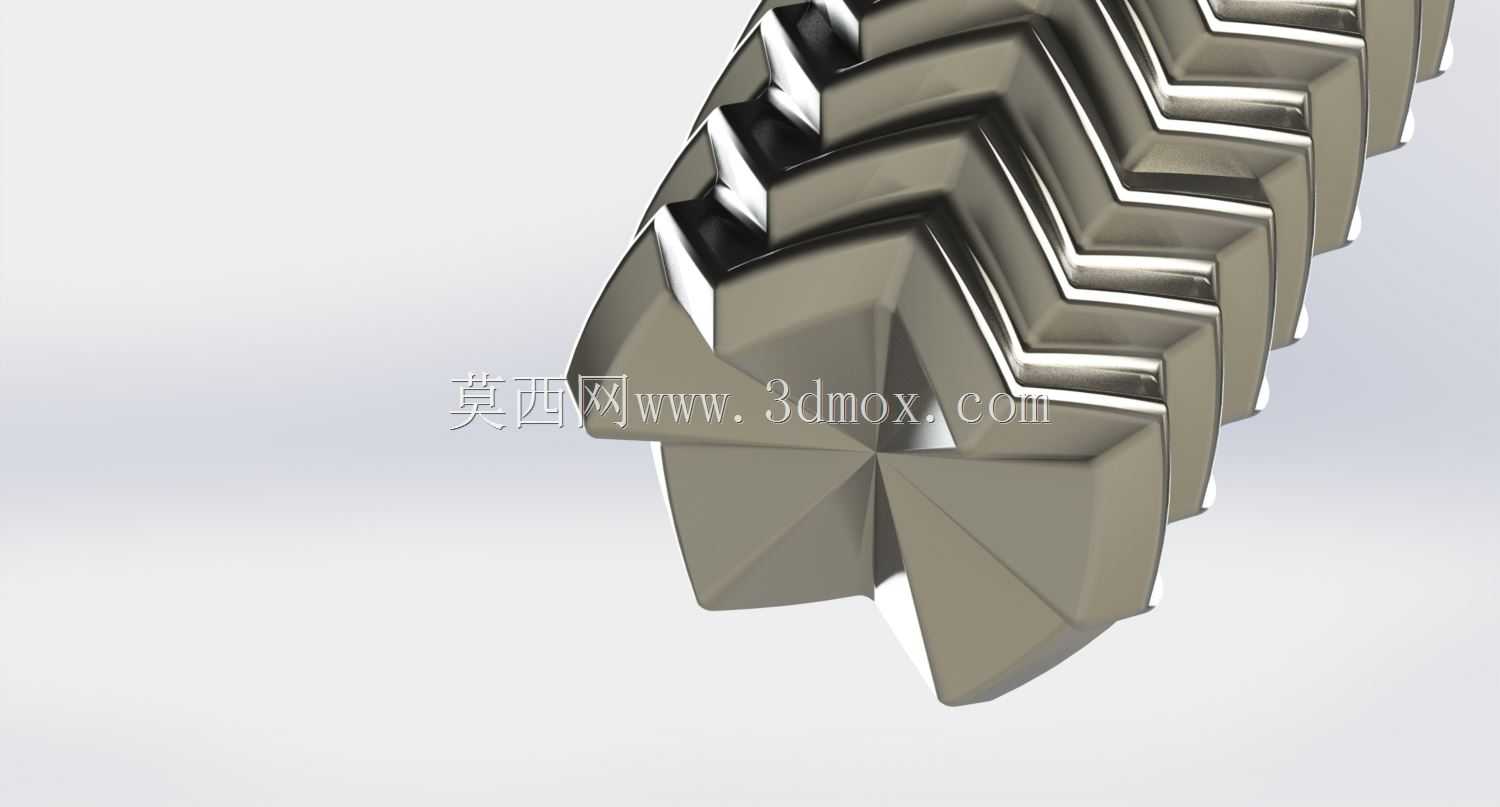

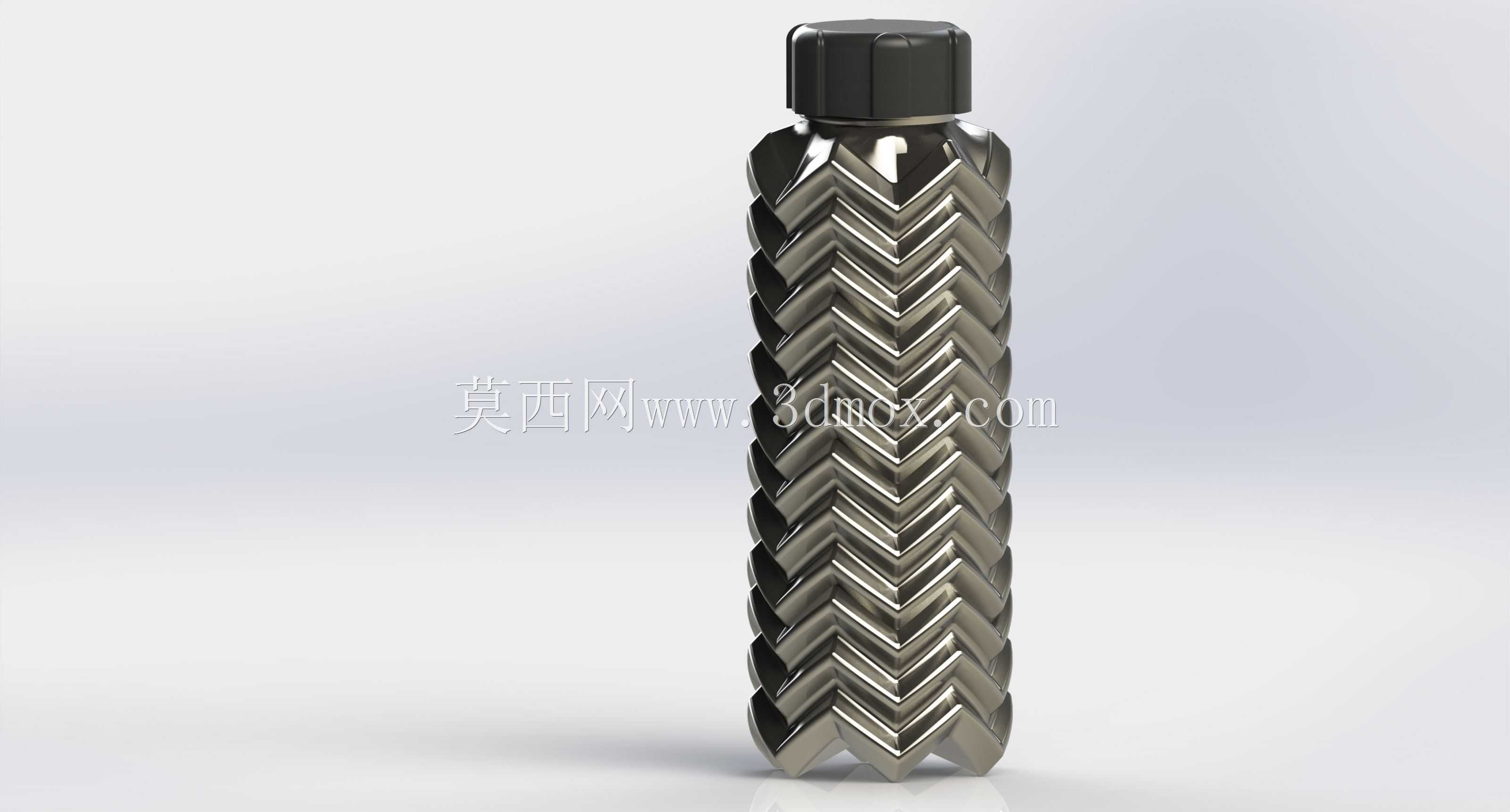

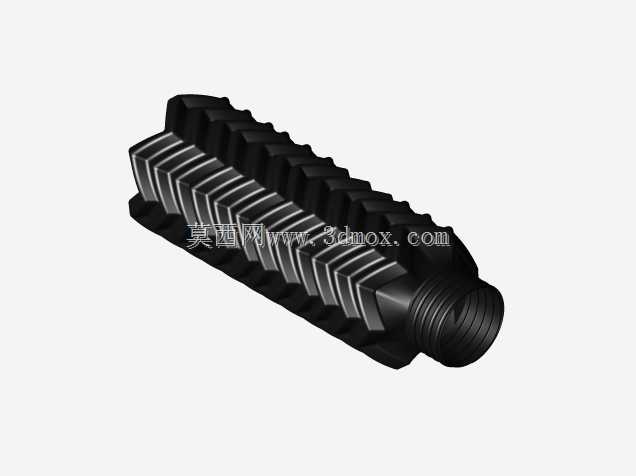

日常户外出行、办公场景中，便携储液容器的握持防滑性、结构强度与外观辨识度一直是结构设计的核心优化方向，这款双壁不锈钢保温瓶的设计，正是围绕这些实际使用痛点展开的结构落地。从实际使用场景来看，该保温瓶可适配日常通勤携带、户外徒步储水、办公桌面长期放置等多种工况，21液盎司的容积刚好匹配成年人单次外出的常规饮水量，不会因容积过大增加额外携带负担，也不会因容量过小无法满足连续数小时的饮水需求。瓶身采用的人字形褶皱结构并非单纯的外观装饰，从结构力学角度分析，连续的人字筋结构可大幅提升双壁不锈钢瓶身的径向抗挤压能力，日常放置在背包中受到其他物品挤压时，不易出现凹陷变形，同时凹凸的褶皱纹理可大幅提升手部握持时的摩擦力，即使手上沾有水渍或者佩戴薄款劳保手套，也能稳定握持瓶身，不会出现打滑脱手的情况。在成型工艺的适配设计上，该瓶身的褶皱结构做了针对性的工艺圆角优化，所有褶皱的凸起与凹陷位置都预留了足够的液压成型拔模斜度与圆角过渡，整套瓶身可通过四件成型模具完成液压胀型工序，不需要额外的多工序拼接焊接，既降低了成型工序的复杂度，也避免了多段焊接带来的焊缝渗漏风险，同时瓶身中段的平整区域做了特意的平面预留，该区域无凸起褶皱，表面平整度可满足各类不干胶标签、品牌丝印的粘贴与印刷要求，不需要额外做后期的表面磨平处理，适配批量生产时的品牌标识加工工序。瓶盖部分采用了极简的直筒旋合结构，配合标准的食品级密封胶圈即可完成瓶口密封，没有多余的复杂卡扣结构，一方面降低了瓶盖的开模成本，另一方面也减少了易损小零件的数量，长期使用后不易出现结构损坏，用户自行更换密封胶圈即可完成维护。从安装与尺寸边界来看，瓶身的最大外径控制在常规车载杯架、背包侧袋的适配尺寸范围内，底部的褶皱收尾处做了平整的环形支撑面，放置在光滑桌面时不会出现晃动，底部的环形接触面积足够大，即使受到轻微的侧向碰撞也不易倾倒。双壁结构的中间夹层可预留真空抽气层的空间，配合不锈钢材质本身的低导热特性，可实现长效的保温保冷功能，褶皱结构同时增加了瓶身内外壁之间的结构连接强度，即使长期使用后夹层出现轻微的气压变化，也不会出现瓶身鼓胀或者凹陷的变形问题。在细节设计上，瓶身的人字形褶皱从靠近瓶盖的位置一直延伸到接近瓶底的区域，上下两端都做了平滑的曲面过渡，没有尖锐的棱角，一方面避免了握持时的硌手感，另一方面也减少了液压成型时的应力集中点，提升成型后的瓶身结构良率，不会在褶皱的尖角位置出现成型开裂的问题。
