宽行程带弹簧塑料衣夹结构设计

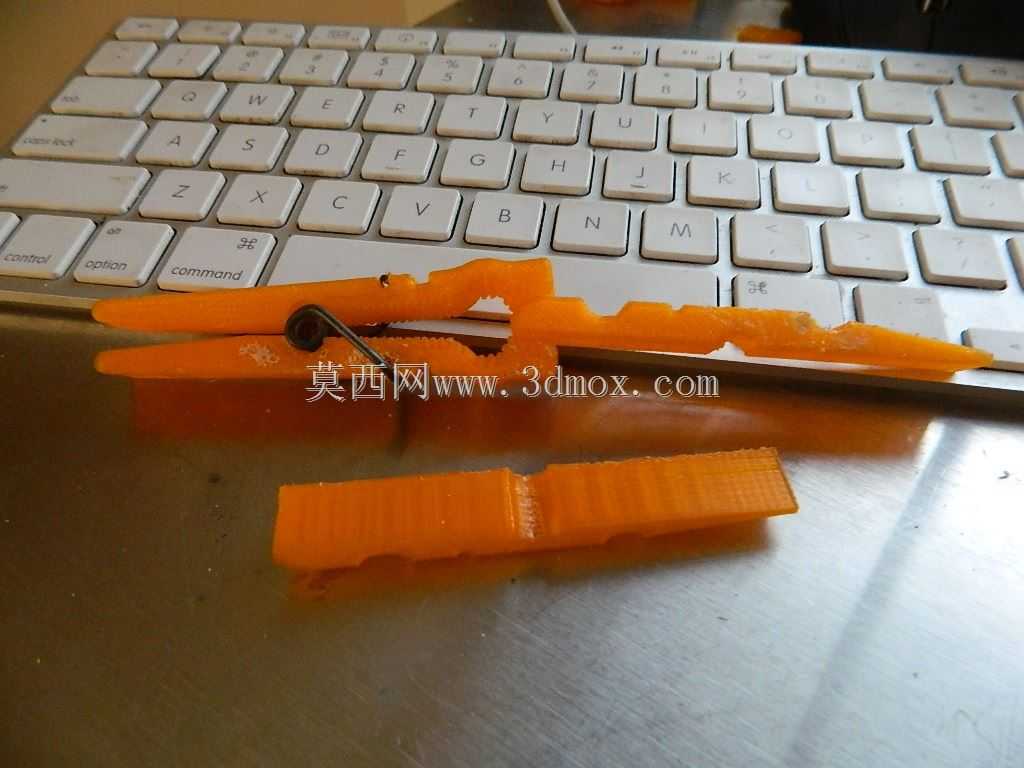

日常民用场景里的夹持类小五金，很多人觉得结构简单没什么设计含量，真的上手做结构迭代才知道，要兼顾夹持力、开合行程、耐用性、装配效率，每一处细节都要抠到位。这次做的这款塑料衣夹，是在传统扭簧衣夹基础上做的结构优化，最早的需求来自户外晾晒场景的痛点：普通衣夹开合行程太小，厚的牛仔布料、冬季的厚袜子、叠挂的多层织物根本塞不进去，夹力不够风一吹就掉，用久了弹簧容易错位脱出，夹身的塑料还容易在铰接位置开裂。

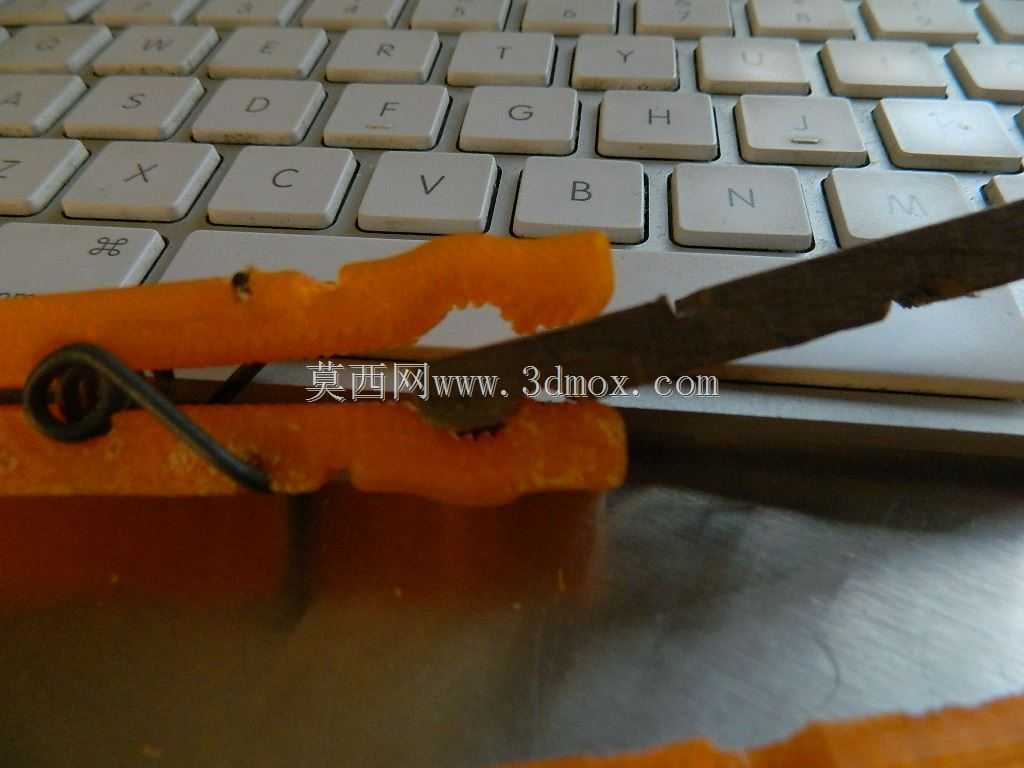

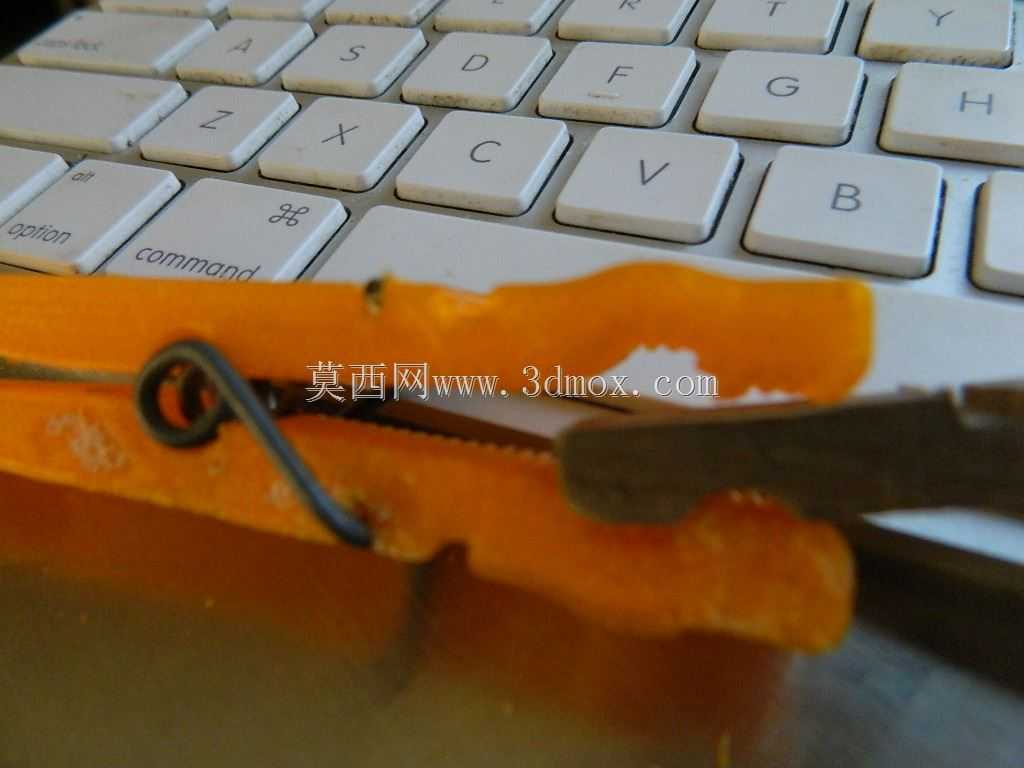

做结构设计的时候最先敲定的是铰接位置的弹簧安装槽，传统衣夹的弹簧孔是简单的圆柱通孔，扭簧装进去之后没有轴向限位，开合次数多了弹簧支脚容易从槽里滑出来，整个夹子直接散架。这次把弹簧安装位改成了带定位凹槽的结构，扭簧的两个支脚分别卡在上下夹身对应的卡槽里，装配的时候直接把弹簧卡进槽位就行，不需要额外的定位工装，组装效率能提不少，而且使用过程中弹簧不会因为反复开合出现轴向窜动，哪怕夹身因为长期使用出现轻微的磨损变形，弹簧也不会脱出。

然后是夹口的行程设计，普通衣夹的开合角度一般在15度到20度左右，最大开口宽度不到10mm，只能夹薄的衣物，这次把夹身的杠杆比例做了调整，捏合端的力臂做了适当加长，夹口端的开合角度做到了30度以上，最大开口宽度能到15mm，也就是介绍里提到的更宽的移动范围，不管是厚的牛仔外套、毛毯边角，还是晾衣杆上的防风挂扣，都能顺利卡进去。夹口的咬合面没有做光滑平面，而是加了细密的横向防滑齿，齿的高度控制在0.3mm，不会太尖锐刮坏织物，又能增加和布料之间的摩擦力，哪怕户外刮三四级风，夹着的衣物也不会被吹滑落。

夹身的外形做了圆弧过渡处理，没有尖锐的棱角，平时拿取的时候不会划手，捏合的位置做了内凹的指槽，手指按上去的时候贴合度更好，开合的时候不用费太大的劲。材料选的是增韧型PP，日常户外使用耐紫外线老化，冬天低温环境下也不会轻易脆裂，铰接位置的壁厚做了局部加厚，比夹身其他位置厚0.8mm，反复开合的疲劳寿命能比普通衣夹高两倍以上。

安装边界这块，整个夹子收拢状态下的长度是72mm，宽度18mm，厚度12mm，扭簧用的是0.8mm线径的镀锌弹簧钢丝，扭转力矩控制在合适的范围，捏开需要的力大概在15N左右，成年人单手就能轻松操作，夹合之后对织物的压紧力大概在8N，足够固定常规的晾晒衣物，又不会因为夹力太大在薄布料上留下难以消除的压痕。夹身中间的铰接轴是和上夹身一体注塑的凸轴，下夹身对应的轴孔做了0.1mm的装配间隙，开合的时候转动顺畅，没有卡滞感，装配的时候直接把上下夹身对准轴孔压合就行，不需要额外的金属销轴，减少了零件数量，也降低了长期使用后销轴锈蚀的风险。

实际测试的时候，分别用薄的丝绸面料、厚的牛仔布、叠了三层的毛巾做夹持测试，连续开合一千次之后，弹簧没有出现错位，夹身的铰接位置没有出现裂纹，夹合力度衰减不到10%，完全能满足日常家用晾晒、小型工件临时固定、线束临时整理等多种场景的使用需求。除了日常晾衣服，这种结构的夹子在生产车间里也能用来临时固定轻薄的工件、包装袋封口、线束整理，因为塑料材质不会刮伤工件表面，比金属夹子的适用场景更广。做结构的时候特意把夹身的脱模斜度做到了1.5度，注塑生产的时候脱模顺畅，不会出现粘模的问题，适合大批量注塑生产，零件的壁厚控制在2mm左右，整个夹身没有太厚的胶位，注塑的时候不会出现明显的缩痕，成型后的零件尺寸稳定性好，装配的时候互换性高，不需要逐个修配就能顺利组装。
