Destaco系列快速夹紧夹具三维结构设计

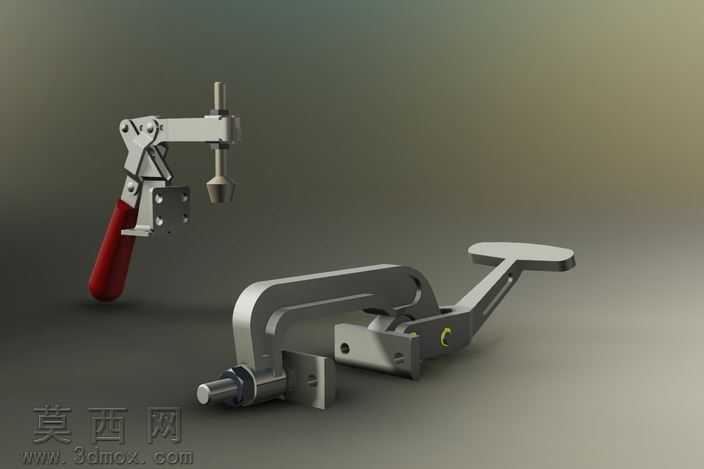

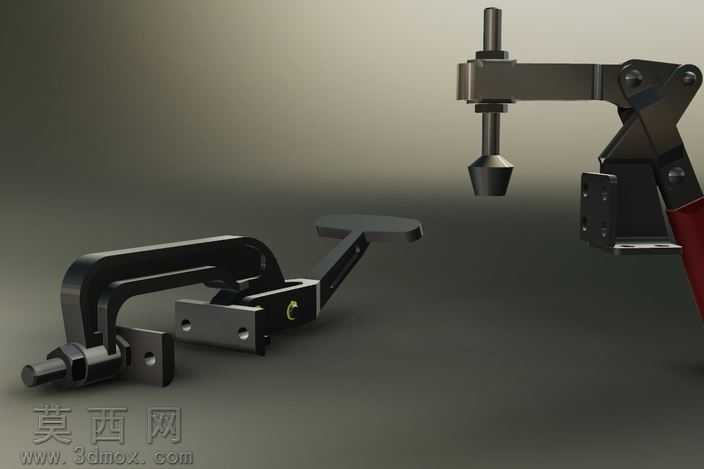

本次呈现的两款Destaco风格快速夹具三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循快速夹具的实际工程尺寸与运动逻辑，对每一处铰接点、限位结构、压紧端、操作端都做了精准的特征还原，确保模型可直接用于工装方案验证、结构参考与装配模拟。模型渲染阶段采用哑光金属材质搭配防滑操作手柄的橡塑材质，通过柔和的环境布光突出金属部件的机加工质感与手柄的磨砂触感，清晰展现夹具的整体轮廓与各部件的衔接关系，让浏览者可以直观感知夹具的实际形态与操作方式。两款夹具分别对应垂直压紧式与卧式拉压式两种常见的快速夹结构：垂直款采用红色防滑握把，搭配可调节高度的压头与侧边安装底座，利用肘节机构的死点原理实现快速压紧锁定，铰接处的销轴、复位弹片、安装孔位都做了精细化建模，还原了手动操作时的开合行程与压紧角度；卧式脚踏款采用一体化金属冲压成型的主体结构，搭配脚踏操作端与前端拉压销轴，通过杠杆放大原理实现大夹紧力的快速锁止，主体上的加强筋、定位槽、安装固定孔都按照实际产品的工艺特征做了还原，充分考虑了实际使用中的受力分布与安装便利性。设计过程中围绕快速夹具“快速装夹、稳定锁止、操作便捷”的核心需求，对机构的运动行程做了合理优化，既保证压紧状态下的结构刚性，又确保解锁状态下有足够的操作空间避让工件，同时对所有活动部件做了干涉检查，确保开合过程中无部件碰撞，结构运动顺畅合理。两款夹具均属于工业工装领域常用的快速压紧元件，可广泛应用于焊接工装、检具定位、装配夹具、木工加工等场景的工件固定，模型的结构细节完整，材质区分清晰，既可以作为机械设计教学的机构参考案例，也可以用于工装方案设计时的选型参考与装配布局验证，帮助设计人员快速完成工装方案的搭建与效果展示。
