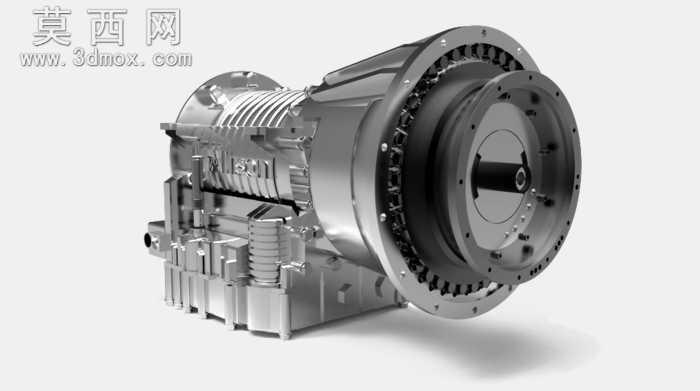

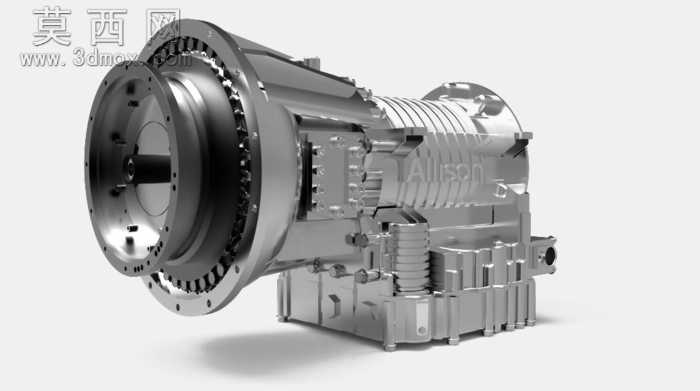

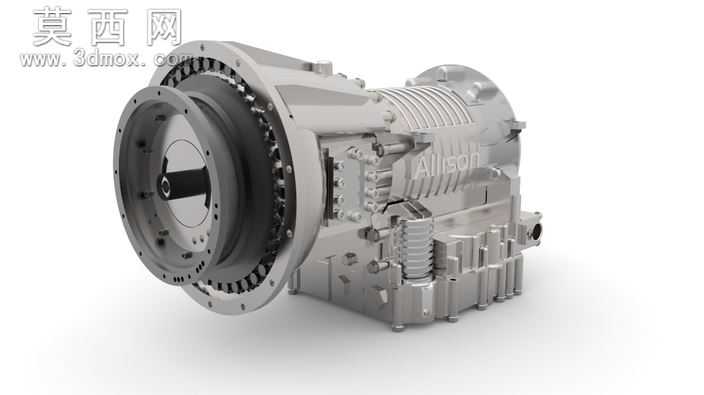

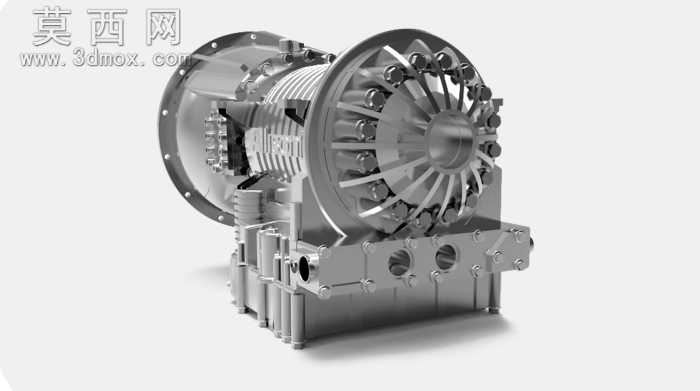

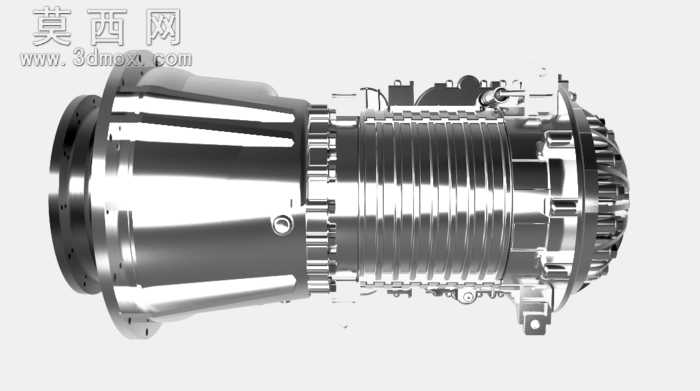

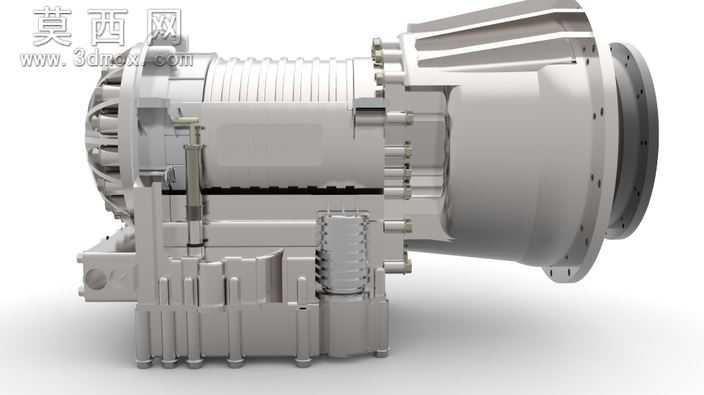

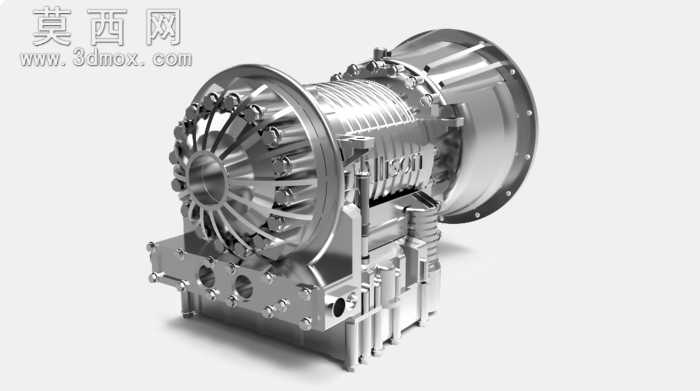

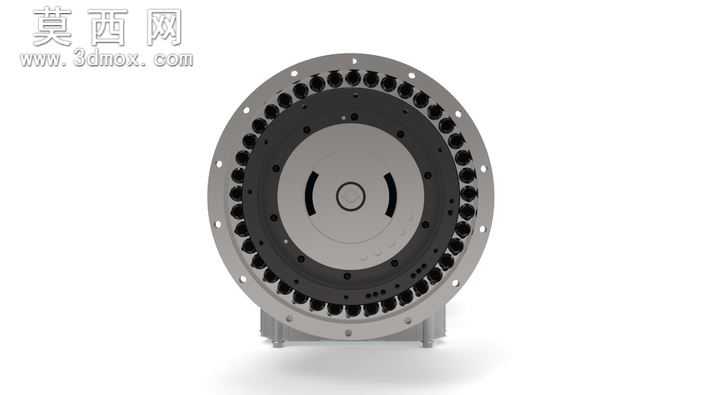

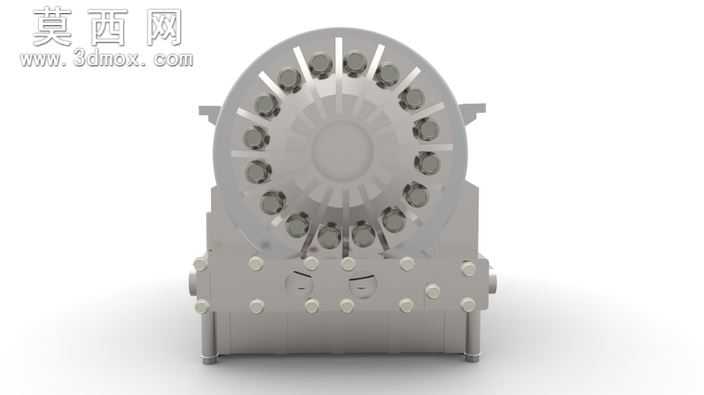

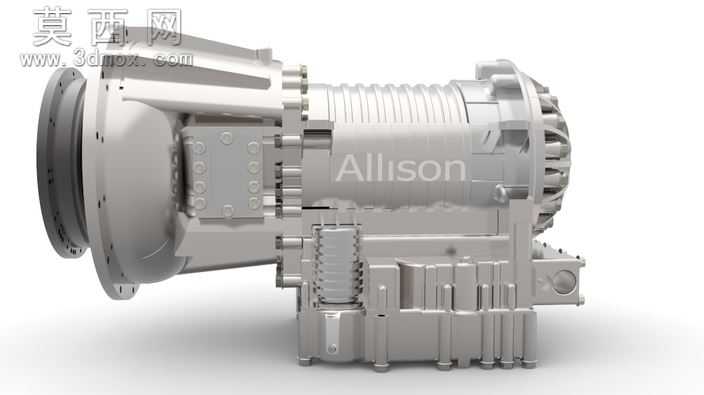

艾莉森3200SP重型变速箱三维设计模型

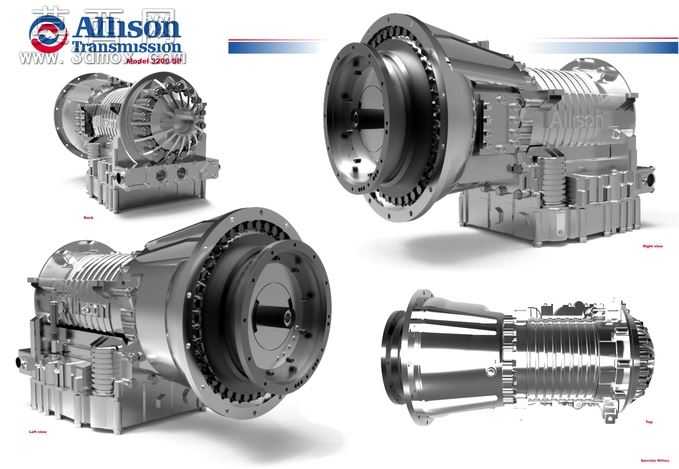

本次建模的艾莉森3200SP传动变速箱，面向军用专业场景的动力传输需求打造，建模过程中严格对照真实产品的结构参数完成全部件还原，精准复现了该款变速箱输入扭矩1695-1250N·m、输入功率336kW、涡轮扭矩2305N·m的性能对应的结构特征。建模阶段首先梳理了变速箱的整体装配逻辑，从输入端的连接法兰结构开始，逐步完成液力变矩器模块、多组行星齿轮传动组、液压控制阀体、输出端连接结构的独立建模，每一处壳体的加强筋、散热鳍片、安装定位孔都按照实物比例精准绘制，确保各部件的装配公差符合真实机械设计规范，避免出现干涉错位问题。材质与渲染环节，针对变速箱不同部件的材质特性做了区分处理：外部壳体采用铸铝材质的哑光金属质感，调整粗糙度参数还原铸造表面的细微颗粒纹理；内部传动齿轮、输入输出轴采用合金钢材质，添加轻微的金属反光与表面热处理后的质感区分；密封件、管路部件采用橡胶与工程塑料的哑光深色材质，让整体模型的材质层次清晰，能够直观区分不同功能的部件。为了提升模型的展示效果，额外制作了无背景的PNG格式演示文稿，采用单声道纯色渲染搭配最小化底纹，突出变速箱本身的结构细节，方便用于方案展示、结构教学等场景。建模过程中还对模型的面数做了优化处理，在保证结构细节完整的前提下精简冗余面，既保留了外部壳体的标识刻印、接口细节，也让模型能够适配不同的三维查看与编辑场景，完整还原了这款军用级变速箱的紧凑结构与可靠的传动设计逻辑，清晰展现了重型自动变速箱的内部传动路径与外部安装适配结构。
