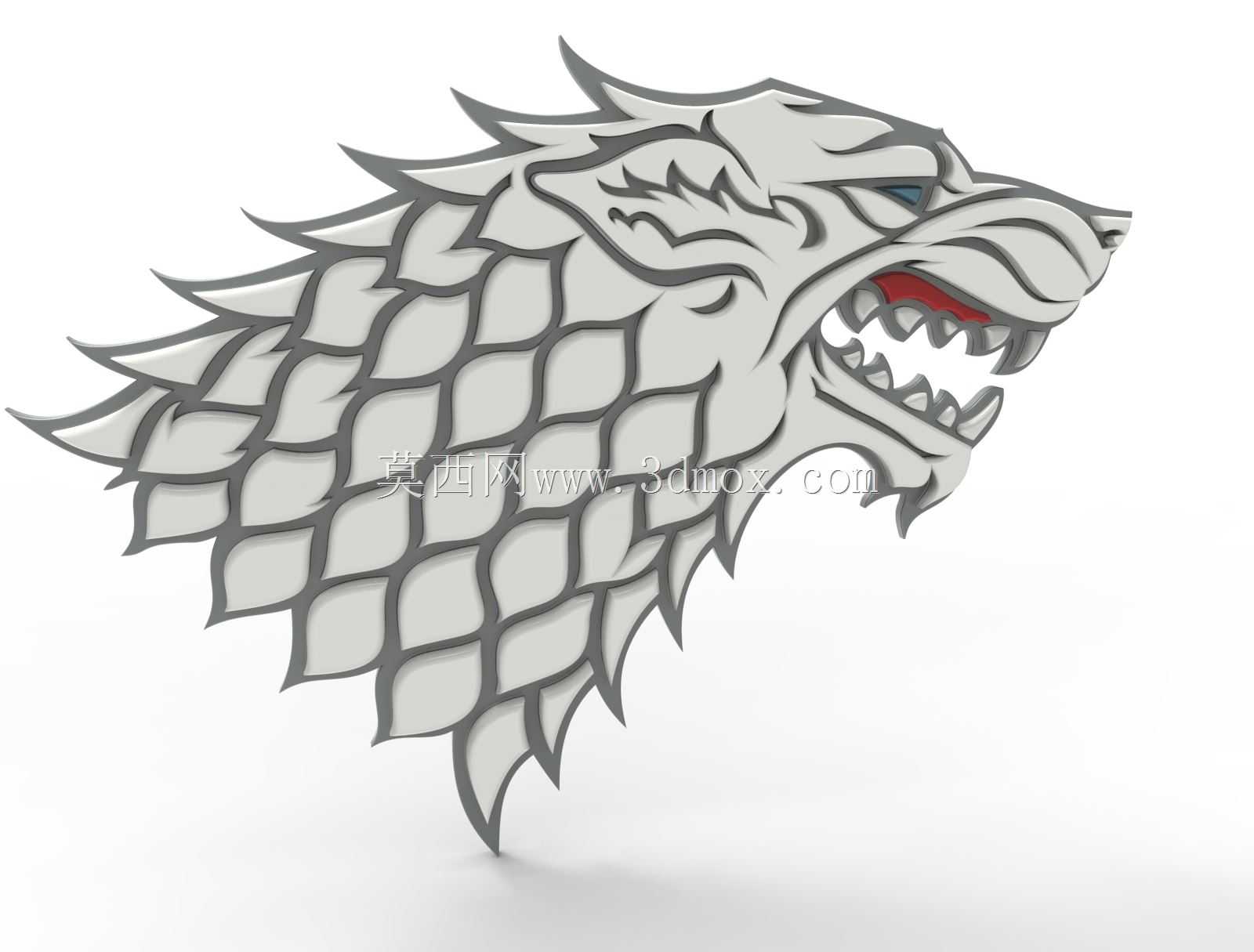

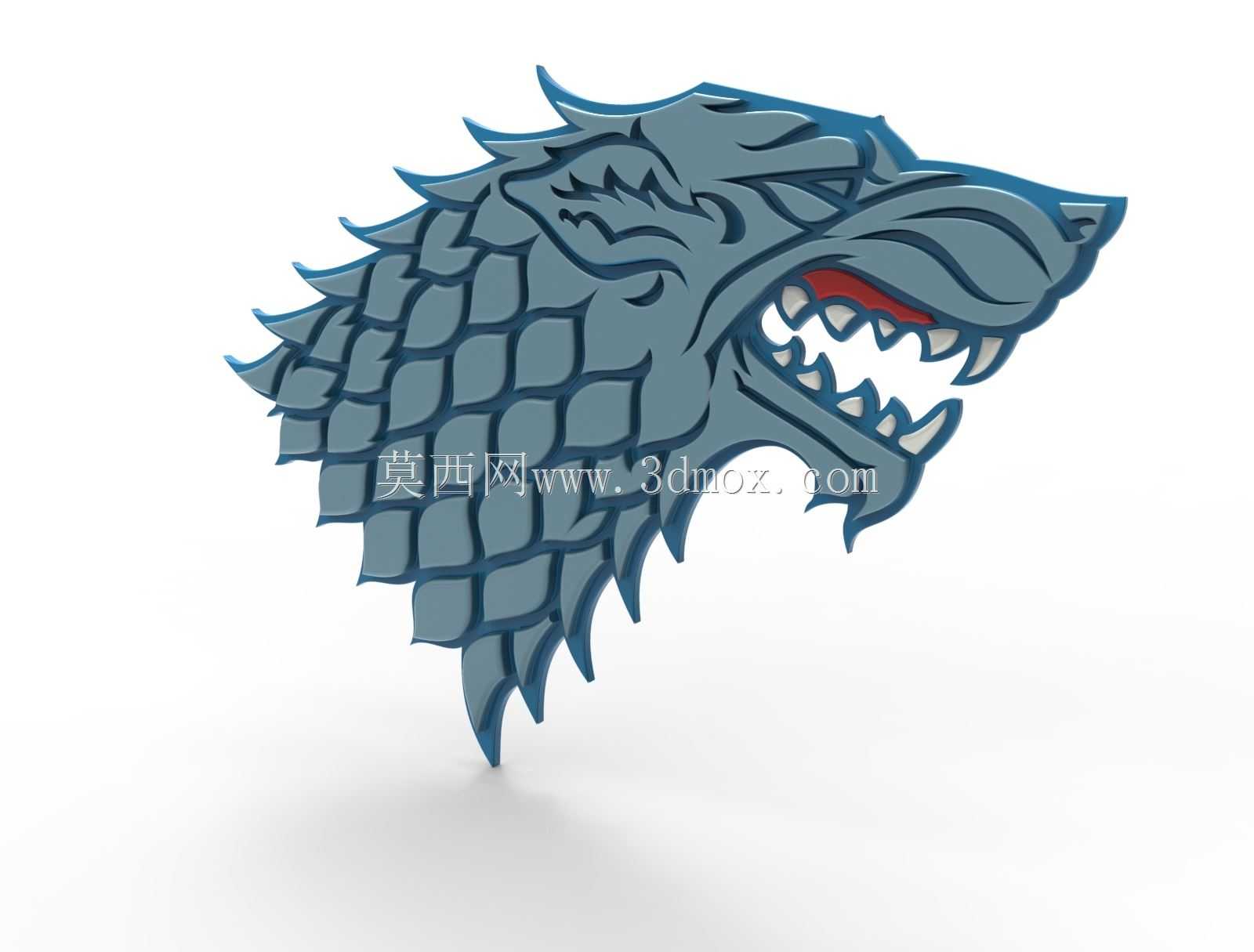

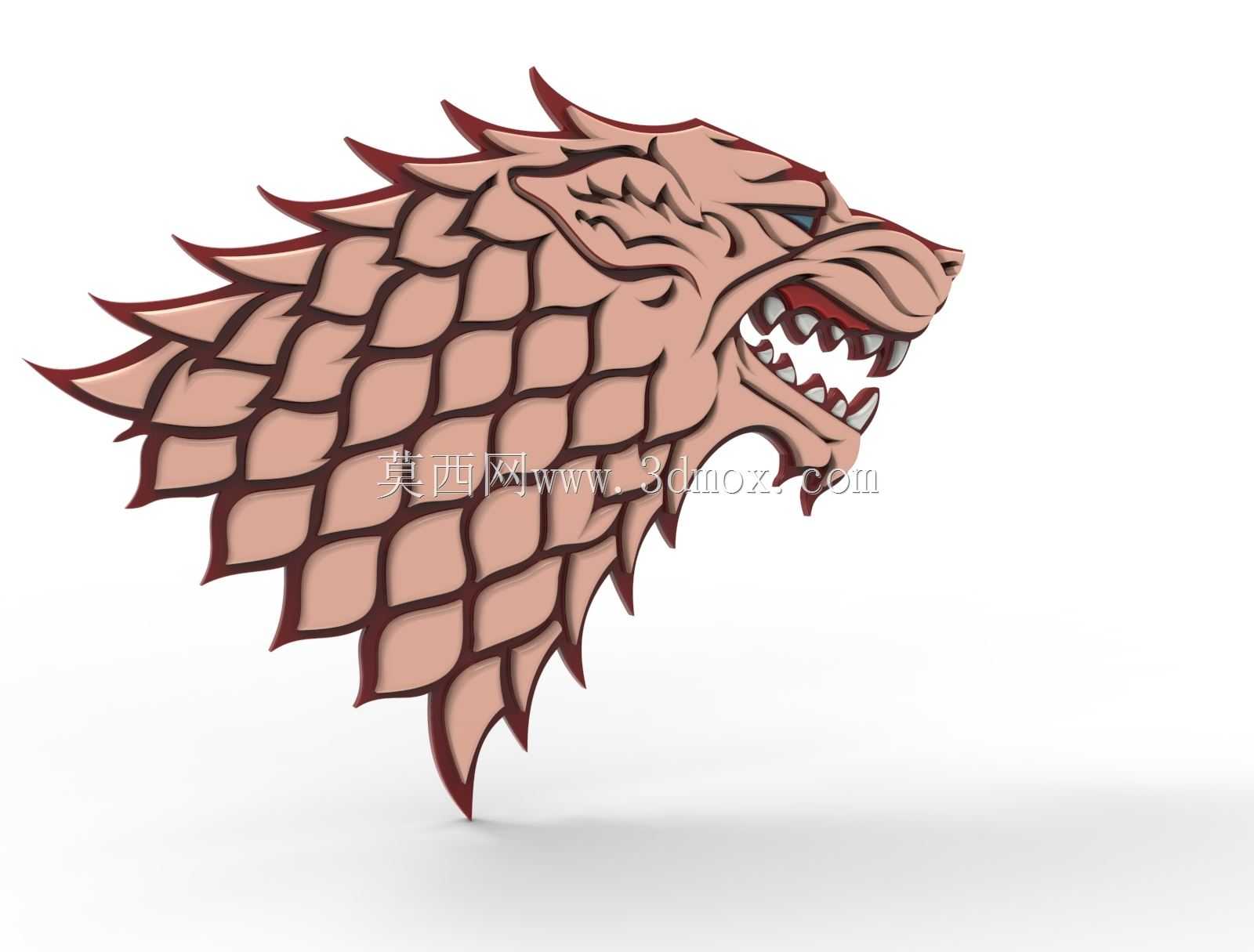

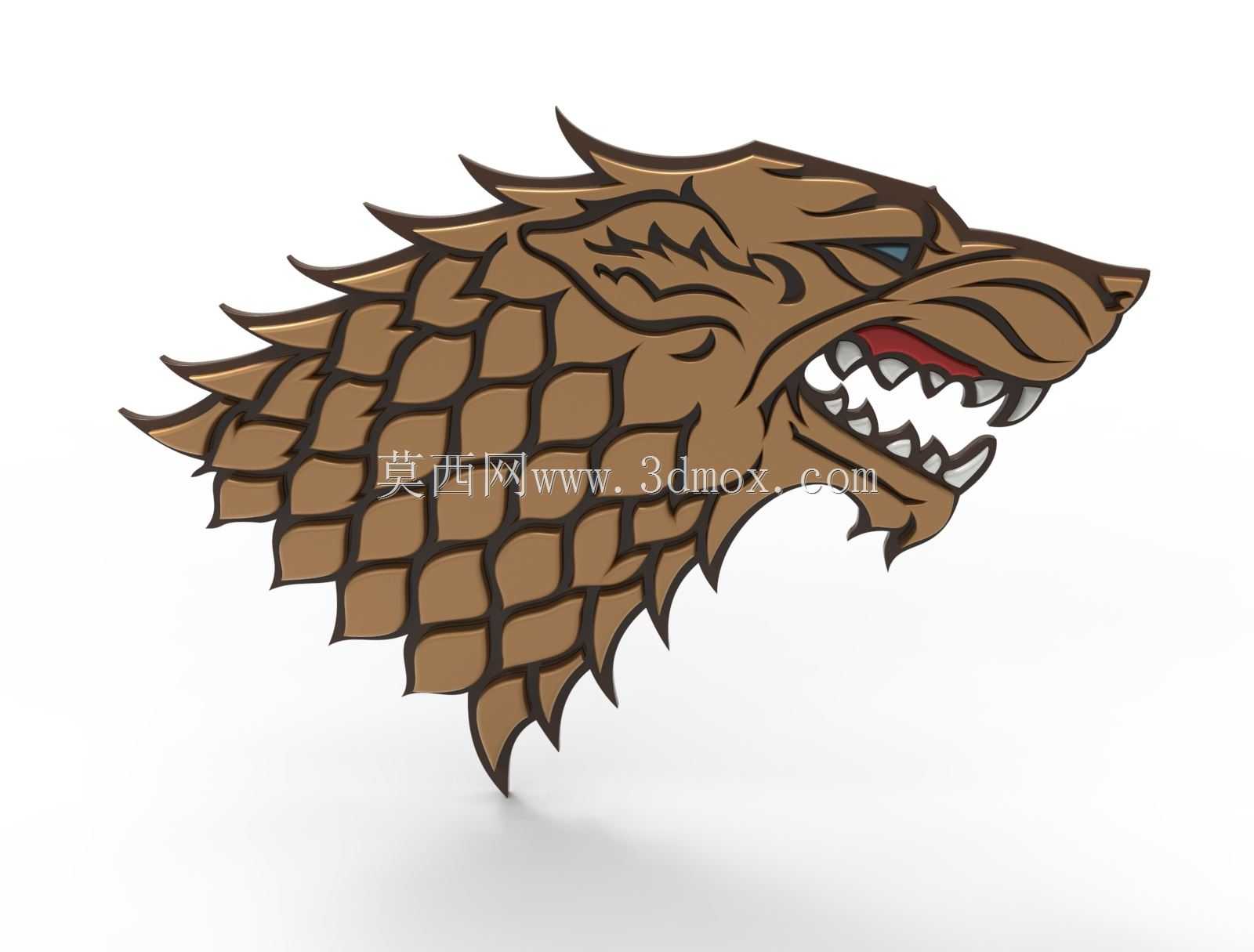

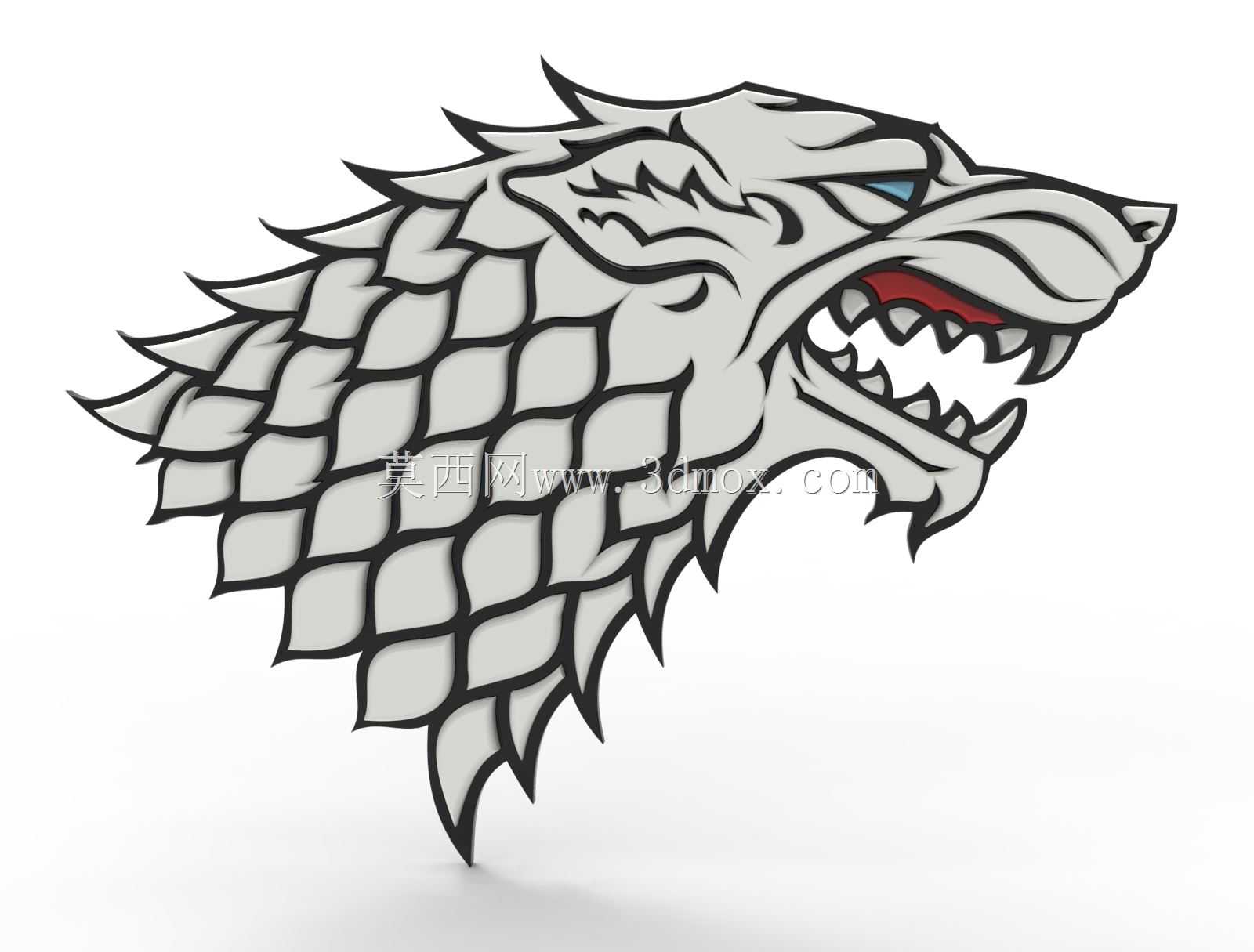

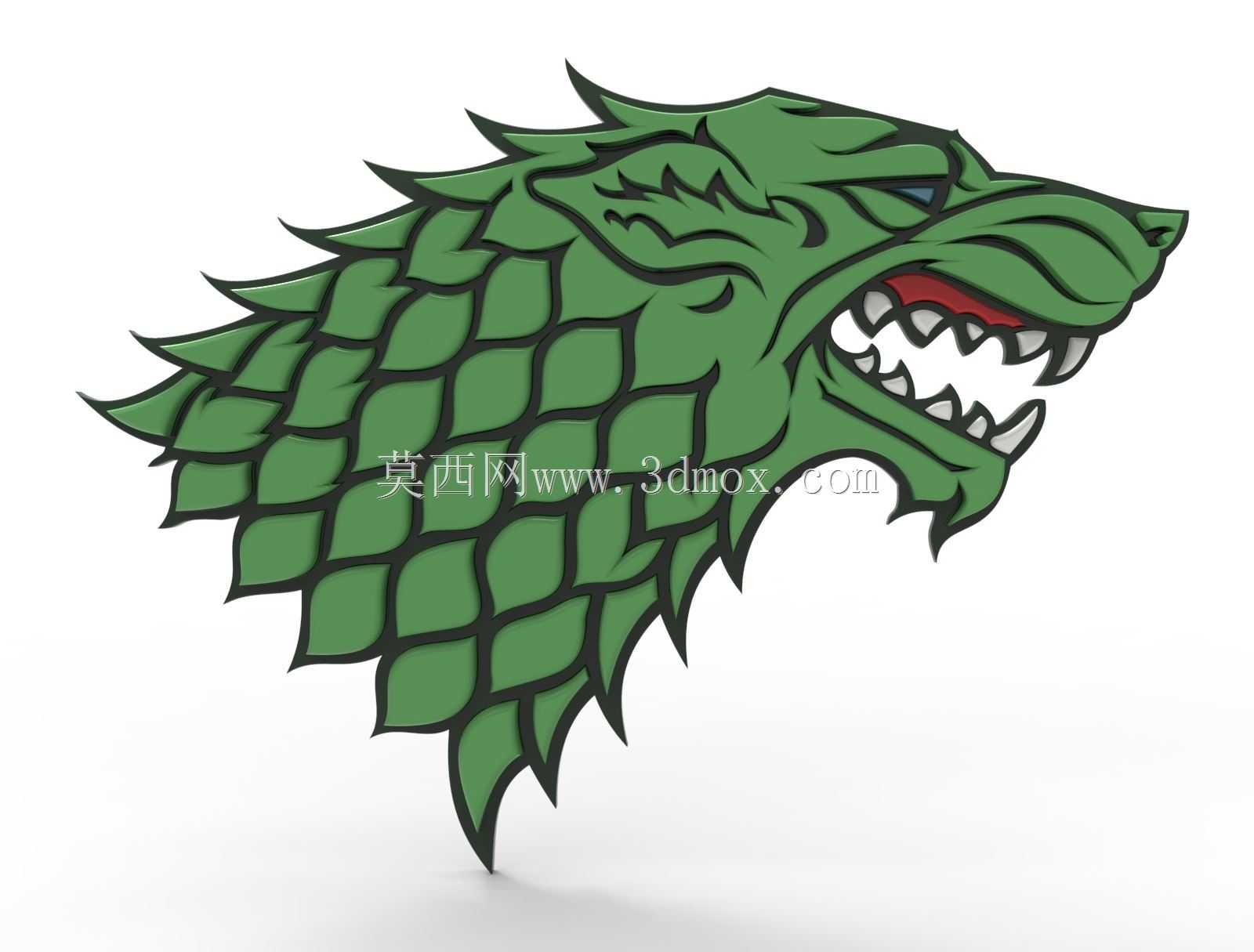

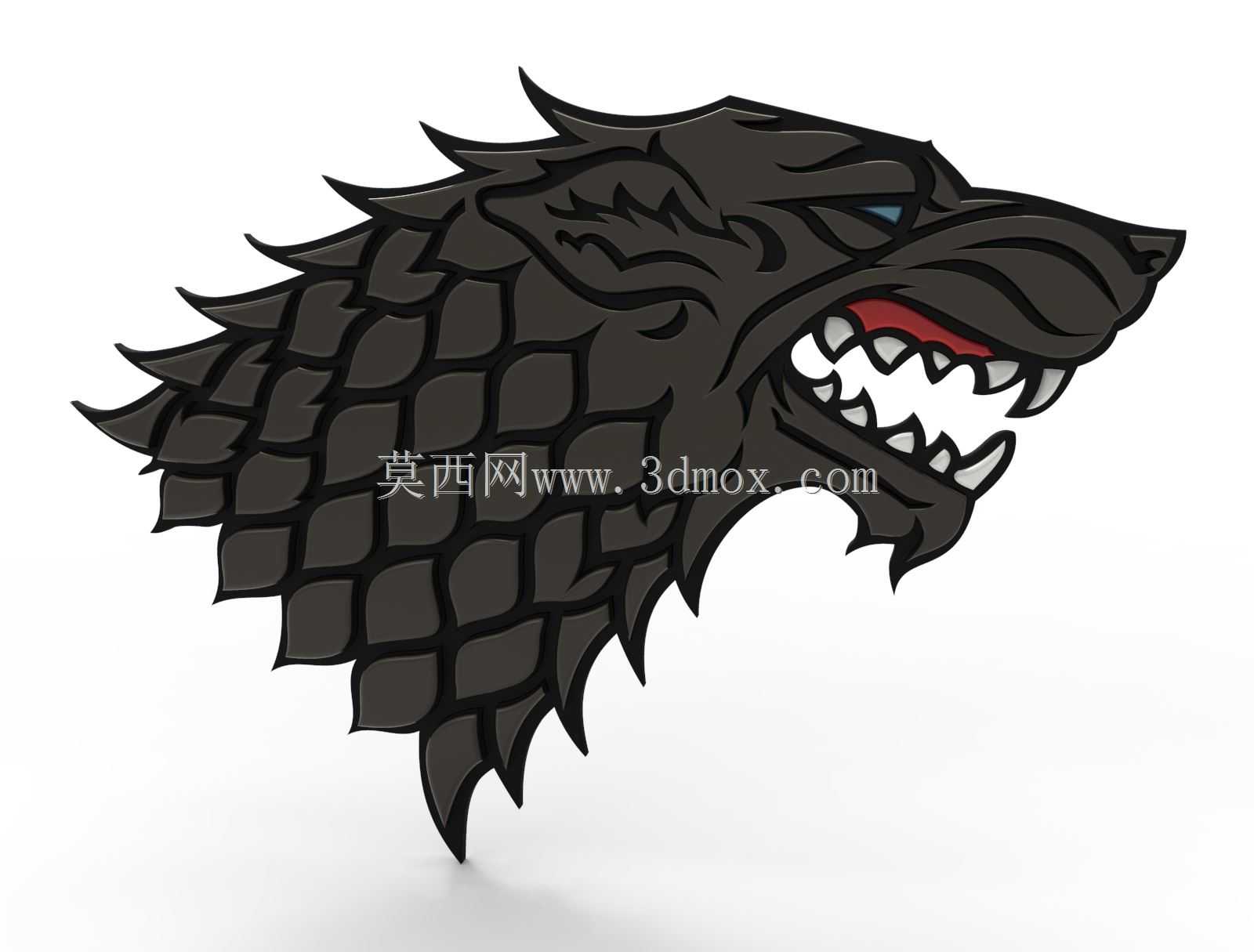

权力的游戏史塔克家族冰原狼徽标造型设计

做这个造型的三维结构，最开始是帮文创周边加工厂做手办开模前的结构验证，后来发现不少主题展馆、沉浸式体验空间做墙面装饰、主题装置的时候也会用到这类IP衍生造型，甚至有些机车改装、个性定制的客户会把缩小版的结构固定在车头、油箱位置做装饰件，应用场景比最初预想的宽很多。从结构设计的角度看，整个造型的核心辨识度来自冰原狼头部的鳞片状鬃毛结构，每一片鳞片的凸起高度、边缘倒角都做了差异化处理，没有用统一阵列的偷懒做法，毕竟真实生物的毛发、鳞片生长本身就存在自然错落，要是做的完全规整，反而会失去原作徽标的粗粝质感。做结构拆分的时候，特意把狼吻部的开合角度、牙齿的错落排布做了细节还原，口腔内部的红色区域做了0.3mm的下沉台阶，方便后续做表面分色处理的时候不用额外做遮罩，喷涂或者移印的时候能直接卡准边界，减少后期人工修整的工作量。考虑到不同场景的安装需求，整个造型的背部做了平整的安装基准面，不管是挂墙安装用的膨胀螺丝固定位，还是桌面摆件用的底座插接槽，都能在这个基准面上做拓展，不用破坏正面的造型完整性。狼头的整体轮廓从鼻尖到鬃毛最末端的纵向长度，按照常用的1:1装饰件尺寸做的话控制在600mm，横向最宽处是鬃毛两侧的突出位置，宽度在480mm，整体凸起厚度120mm，这个尺寸不管是做墙面浮雕装饰，还是做展会的立牌造型，都不会因为尺寸过大导致运输安装困难，要是做小尺寸的手办、钥匙扣类周边，直接按比例缩放就行，所有曲面都是G2连续过渡，缩放之后不会出现曲面褶皱、棱角变形的问题。设计的时候特意规避了容易出现应力集中的尖角结构，所有外凸的鳞片边缘都做了R0.5的圆角处理，不管是做树脂3D打印、还是做注塑开模，都不会因为尖角位置的料流问题导致填充不满，也能避免安装使用过程中尖角划伤人员。狼眼的位置做了内嵌槽结构，后续可以根据需求嵌入亚克力发光件、水钻或者直接做印刷处理，不用额外修改主体结构，能适配不同成本档位的产品需求。从安装边界来说，背部的安装基准面预留了8个M4的螺丝孔位，孔位做了沉头处理，固定之后螺丝头不会突出基准面，保证安装之后整个造型和安装面完全贴合，不会出现缝隙不均的问题。要是做悬空安装的场景，在狼头颈部的重心位置还预留了吊环安装孔，重心计算的时候反复调整过，确保吊装之后不会出现前倾歪斜的情况，不用额外做配重调整。做曲面建模的时候，每一片鬃毛鳞片的曲率都单独调整过，光线打上去的时候会形成自然的明暗层次，不会出现大面积的反光死白或者阴影死黑的区域，不管是做哑光的树脂摆件，还是做亮面的金属质感装饰，表面的光影效果都能还原原作徽标的厚重感。之前帮客户做小批量试产的时候，用PLA材料做FDM打印，层厚设置0.2mm，不用加太多支撑就能把整个造型打出来，因为所有向下的曲面角度都控制在45度以上，支撑拆除之后的打磨工作量很小，能大幅降低后期处理的人工成本。要是做金属材质的铸造件，整个造型的壁厚都做了均匀化处理，最薄的位置不小于2mm，最厚的位置控制在8mm以内，铸造的时候不会出现缩孔、浇不足的缺陷，成品率能提上来。很多做主题装饰的客户会把这个造型和灯光结构结合，所以在设计的时候特意在狼头内部预留了足够的走线空间，背部的安装基准面也留了走线孔，装灯线的时候不用在主体结构上二次打孔，不会破坏外观的完整性。
