带扭力弹簧的塑料夹持衣夹结构设计

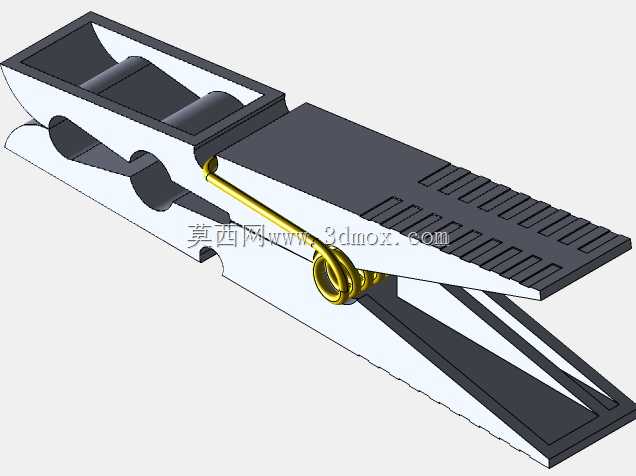

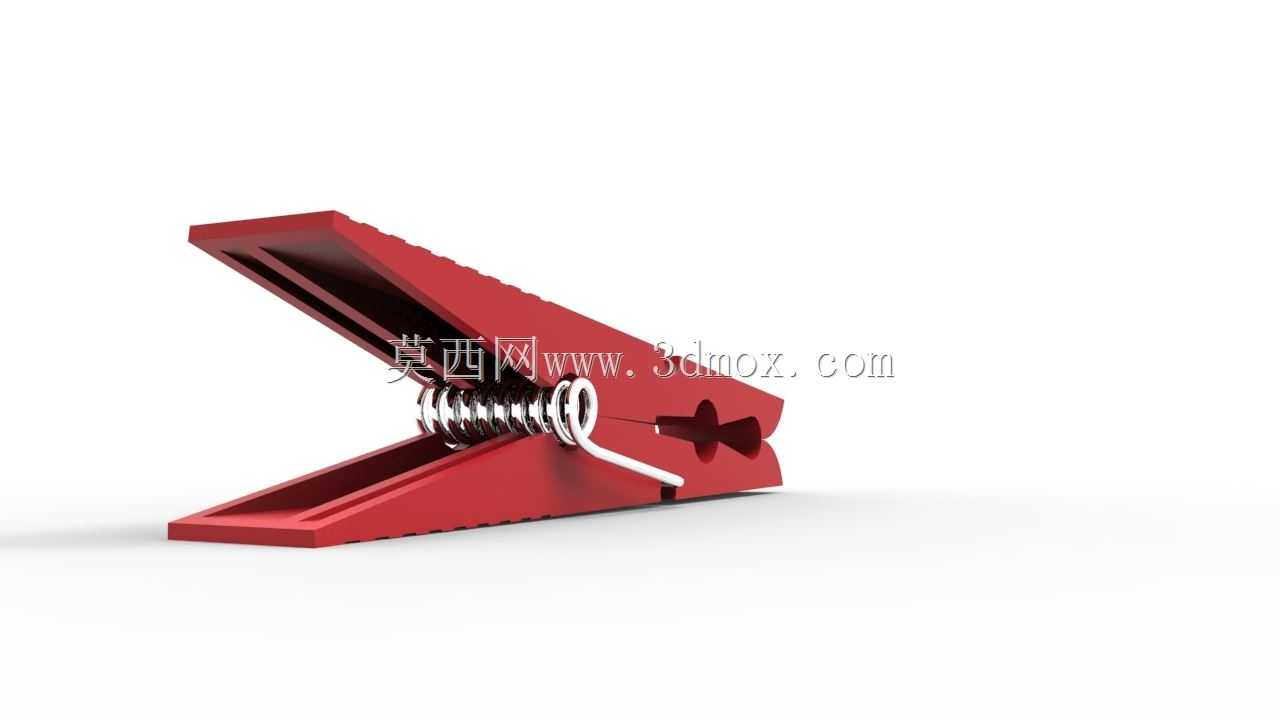

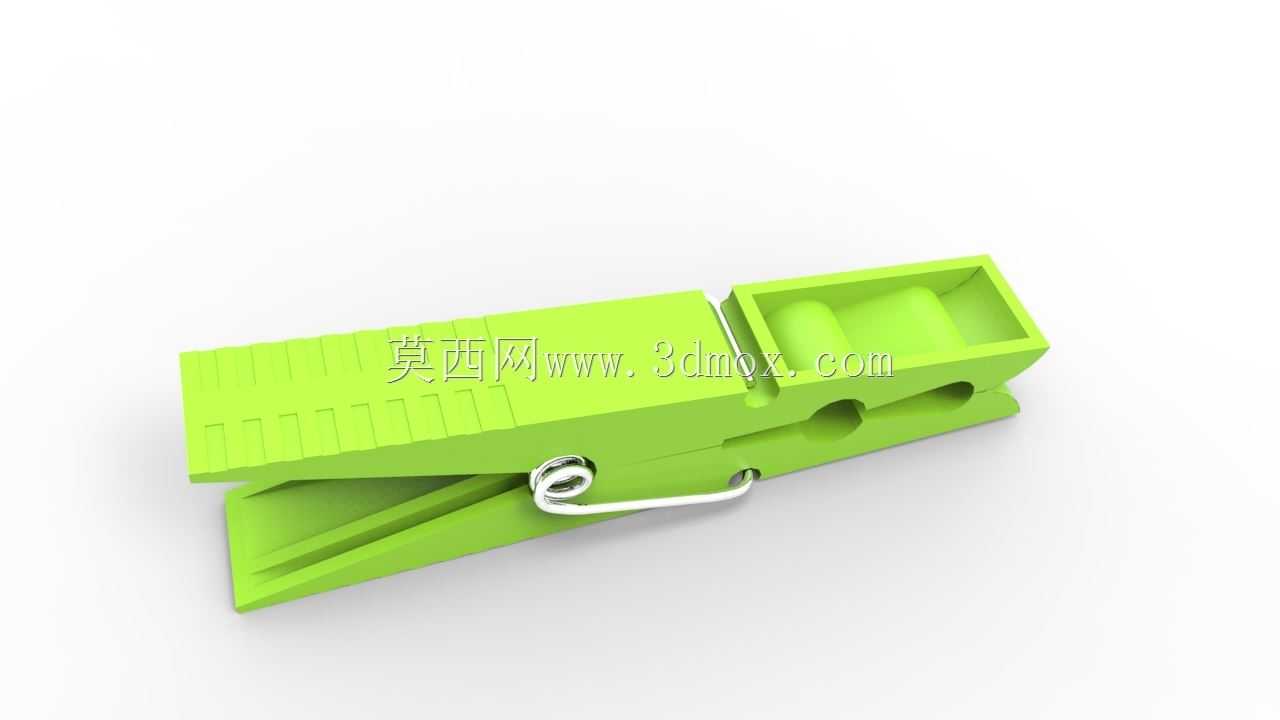

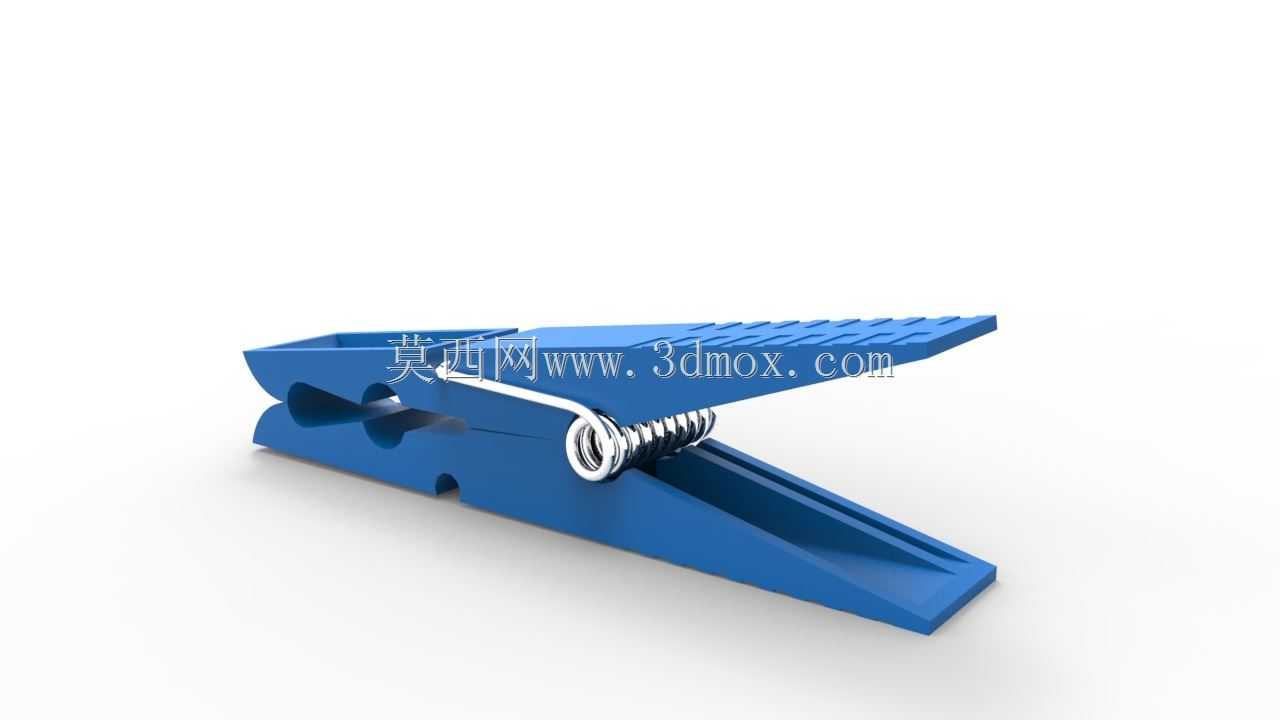

日常晾晒场景中，这类带内置扭力弹簧的塑料衣夹是最常见的夹持类小五金件，核心作用是通过弹簧提供的持续夹紧力，将织物类物料固定在晾晒杆、晾衣绳等支撑构件上，避免被气流吹动移位或者脱落。从结构设计逻辑来看，整个衣夹采用对称式夹体配合中置弹簧的经典杠杆结构，两个夹体的中段设置铰接支点，支点靠近夹持端一侧，手握按压端距离支点的力臂长度大于夹持端力臂，符合省力杠杆的设计逻辑，用户只需用较小的按压力就能撑开夹持口，松开后弹簧的回弹力会直接作用在夹体上，在夹持口形成足够的正压力，依靠夹体内侧的防滑纹路与织物之间的静摩擦力实现固定。夹体的夹持面做了内凹的弧形适配设计，能够更好贴合圆柱形晾衣杆的外轮廓，同时夹持面内侧设置了多道横向的防滑凸棱，即便夹持较薄的化纤类织物，也不会因为接触面光滑出现滑脱问题。夹体的按压端表面做了密集的网格状防滑纹，手指按压施力时不会因为塑料表面光滑出现打滑，按压端的边缘做了大圆角过渡处理，长期使用也不会出现硌手的问题，符合日用五金的人机工程要求。内置的扭力弹簧采用镀锌钢丝绕制，弹簧的两个伸出端分别卡入两个夹体内侧对应的定位卡槽内，装配时不需要额外的紧固件，依靠卡槽的限位就能固定弹簧的位置，装配工序简单，适合大批量注塑生产后的快速组装。夹体本身采用一体注塑成型的结构，材料选用耐候性较好的PP塑料，能够长期耐受户外日晒、雨淋以及温度变化带来的材料老化问题，正常户外使用场景下不会出现快速脆断的情况。从安装边界来看，这款衣夹完全展开时夹持口的最大张开距离可以适配直径不超过12mm的圆柱形杆件，也可以夹持总厚度不超过8mm的叠层织物，整体外形长度控制在70mm左右，最大宽度15mm，闭合状态下整体厚度25mm，尺寸小巧，收纳时不会占用过多空间，批量存放时可以直接堆叠放置。在结构细节处理上，夹体的铰接位置采用凸台配合凹槽的自铰接结构，不需要额外的铰接销轴，两个夹体注塑完成后直接通过卡扣压合就能形成铰接支点，减少了单独的销轴零件，进一步降低了生产和装配成本。铰接位置的配合间隙控制在0.2mm左右，既保证夹体开合转动时没有卡滞，也不会因为间隙过大出现夹体左右晃动的问题。弹簧的选型上，选用的扭力弹簧在夹体闭合状态下可以提供约8N的夹紧力，这个力度既可以保证夹持普通棉质衣物、袜子等小件织物时不会脱落，也不会因为夹紧力过大在轻薄的丝绸类织物表面留下难以消除的夹痕。夹体尾部还设置了一个直径3mm的悬挂孔，用户不需要使用时，可以通过这个孔将多个衣夹串挂在挂钩上收纳，避免零散放置出现丢失。在实际的工业设计建模过程中，这类小五金件的建模重点在于夹体的曲面过渡处理，以及弹簧与夹体卡槽的配合间隙校验，需要保证弹簧在开合过程中不会与夹体内壁发生干涉，同时弹簧的预压角度要匹配夹体的开合角度，避免弹簧出现过压导致的塑性变形。夹体的壁厚设计控制在2mm均匀壁厚，注塑成型时不会出现缩痕、缺胶等问题，加强筋的设置位置在夹体的受力弯折处，提升夹体整体的结构强度，即使用户施加较大的按压力，夹体也不会出现断裂或者塑性变形。这类夹持结构除了用于日常晾晒衣物之外，经过尺寸调整和材料替换后，也可以应用在工业生产中的小件物料临时固定、线束整理、文件夹持等场景，核心的杠杆加扭力弹簧的结构逻辑完全通用，只需要根据实际夹持力的需求调整弹簧的钢丝直径、圈数以及夹体的力臂比例即可。建模过程中需要重点校验铰接位置的转动同轴度，保证两个夹体绕铰接点转动时，夹持面可以完全对齐，不会出现错位导致的夹持力分布不均问题，同时夹体所有的外边缘都做了R0.5以上的圆角处理，去除所有的锐边毛刺，避免使用过程中划伤手指或者勾刮织物纤维。
