大轮越野电动滑板结构设计

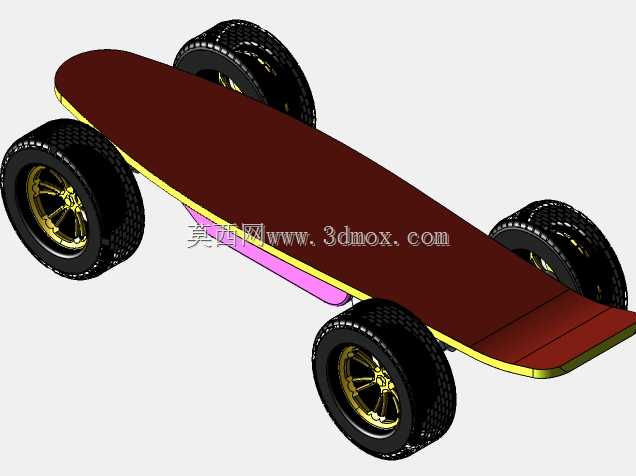

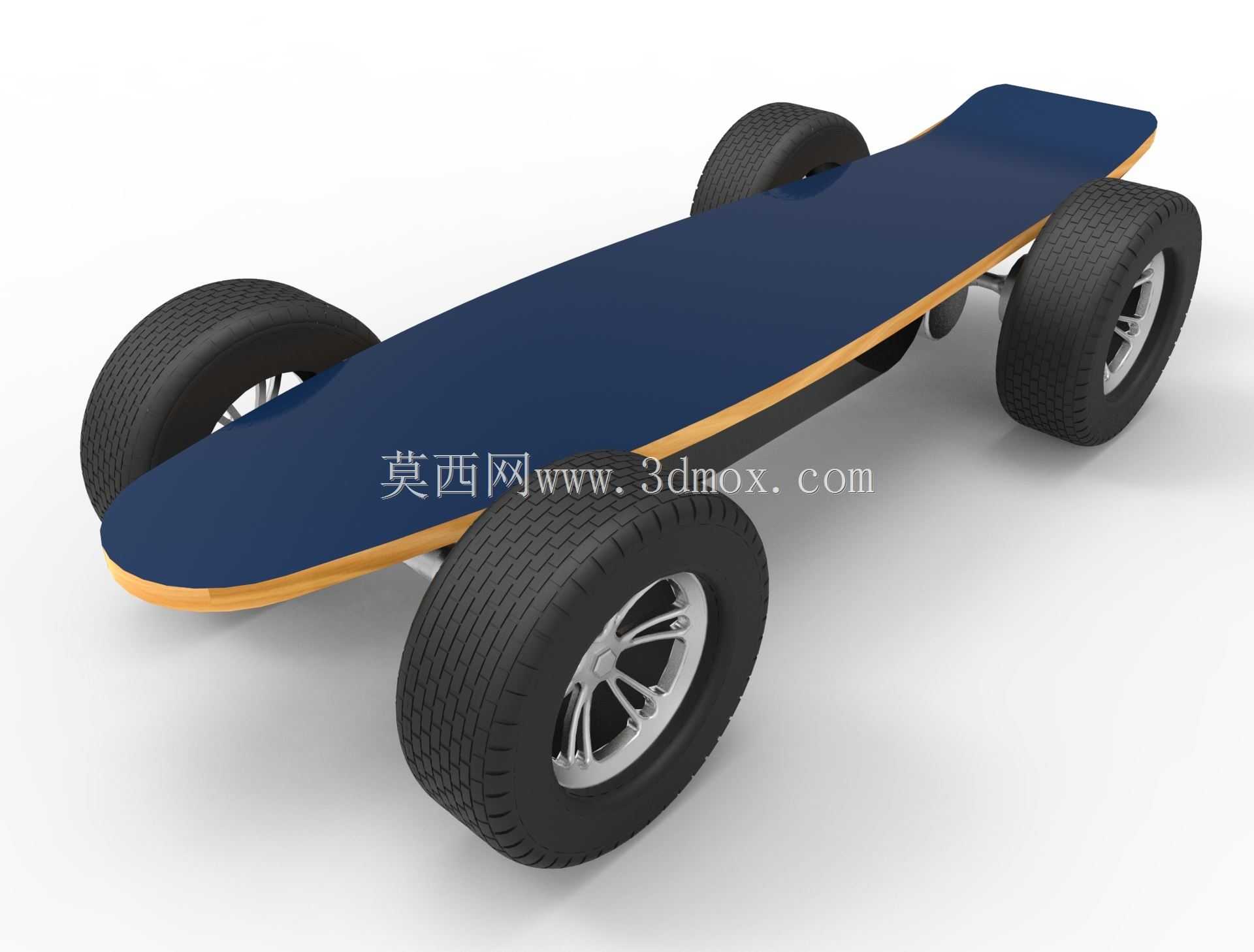

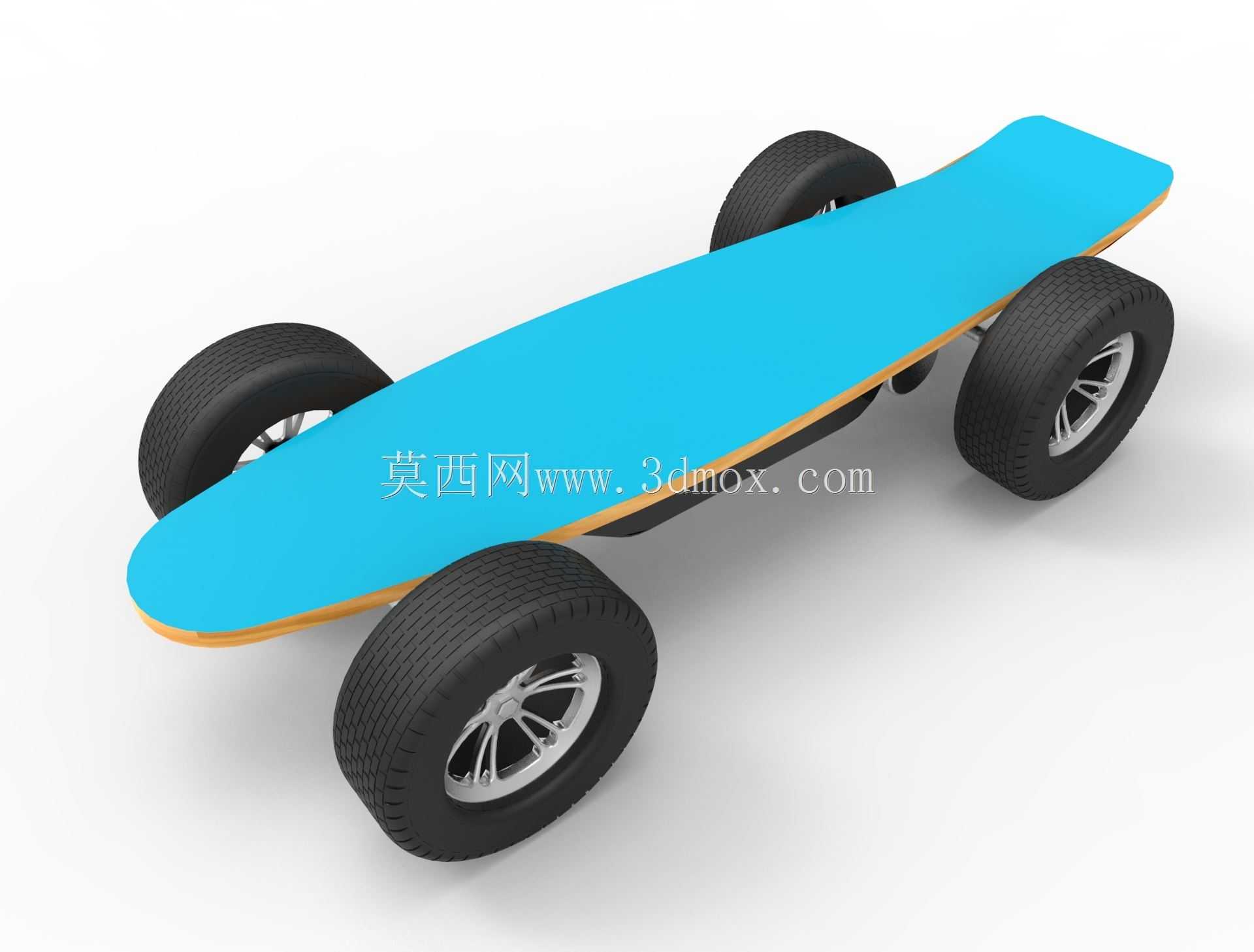

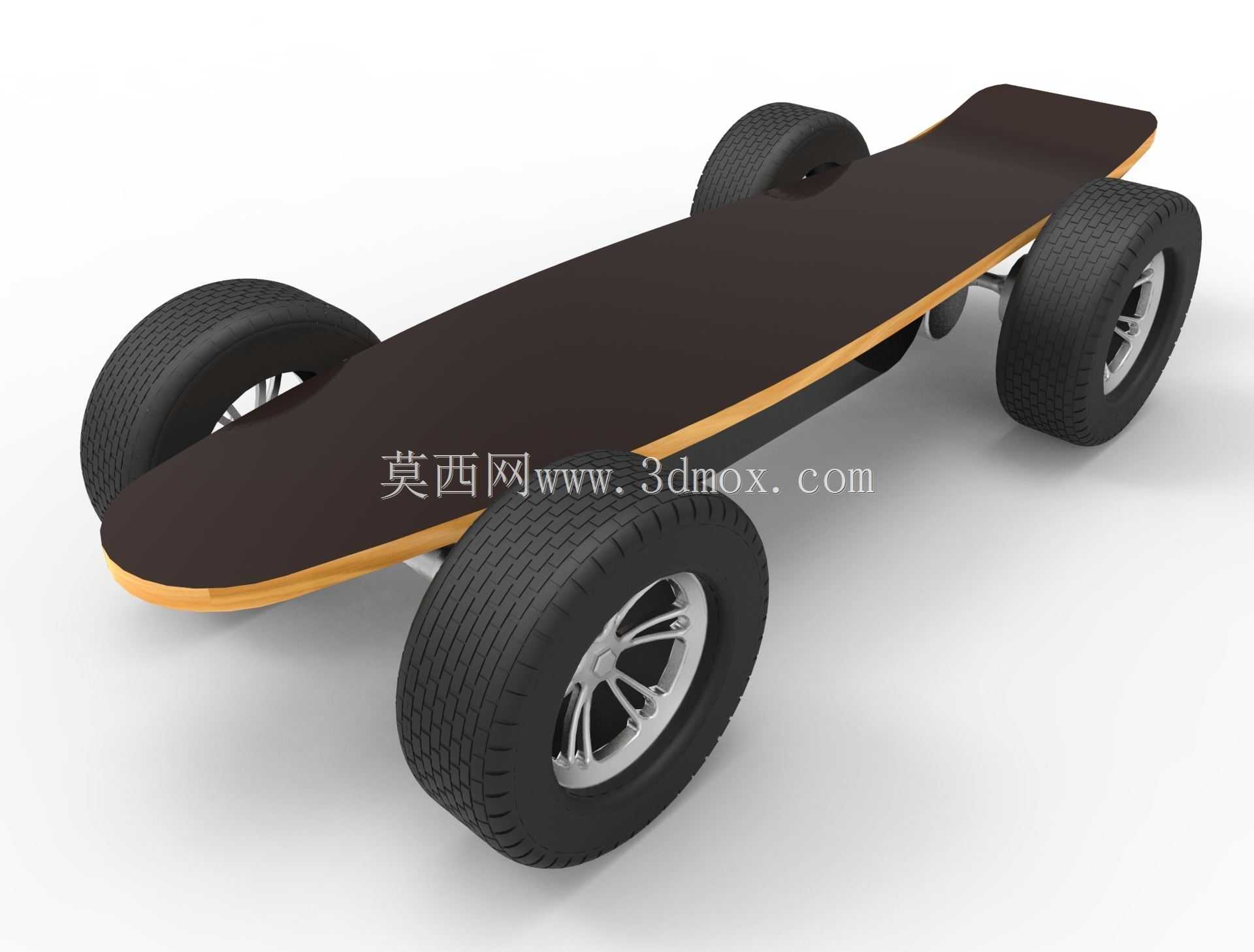

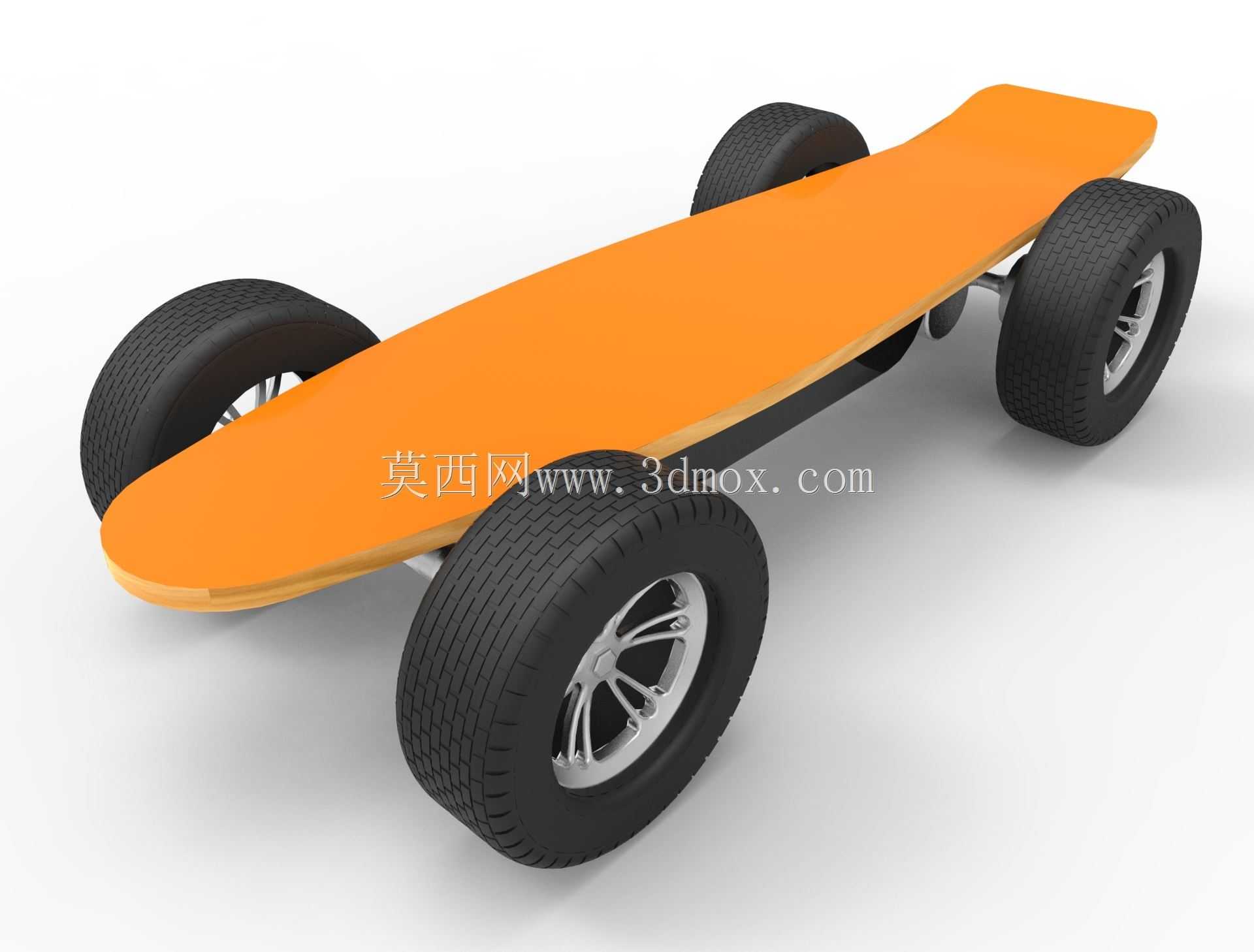

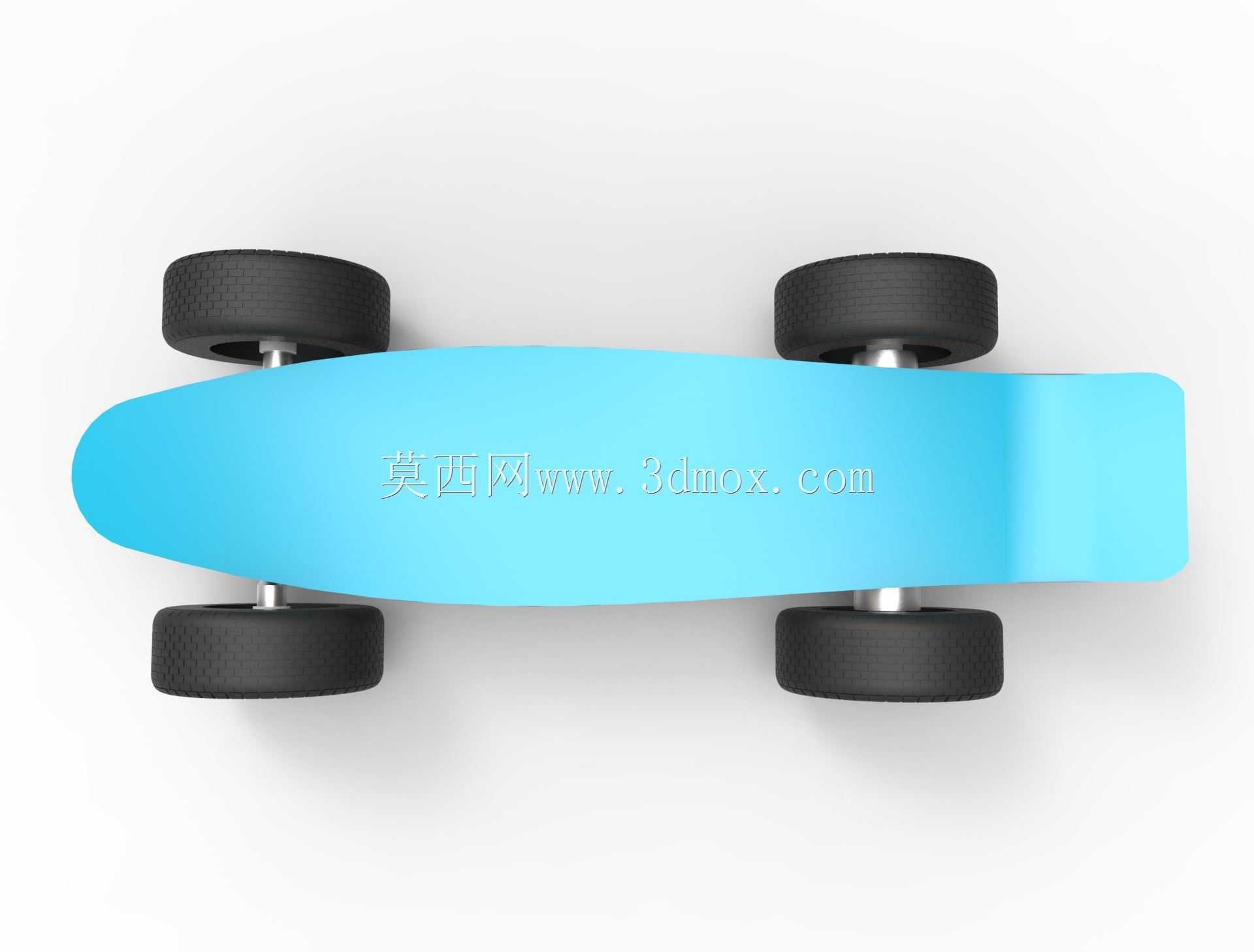

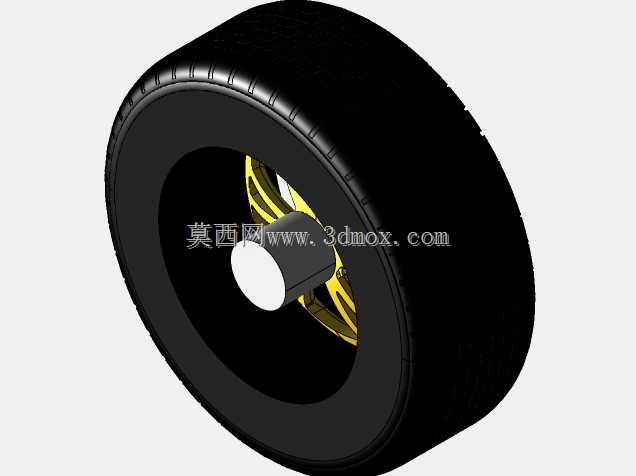

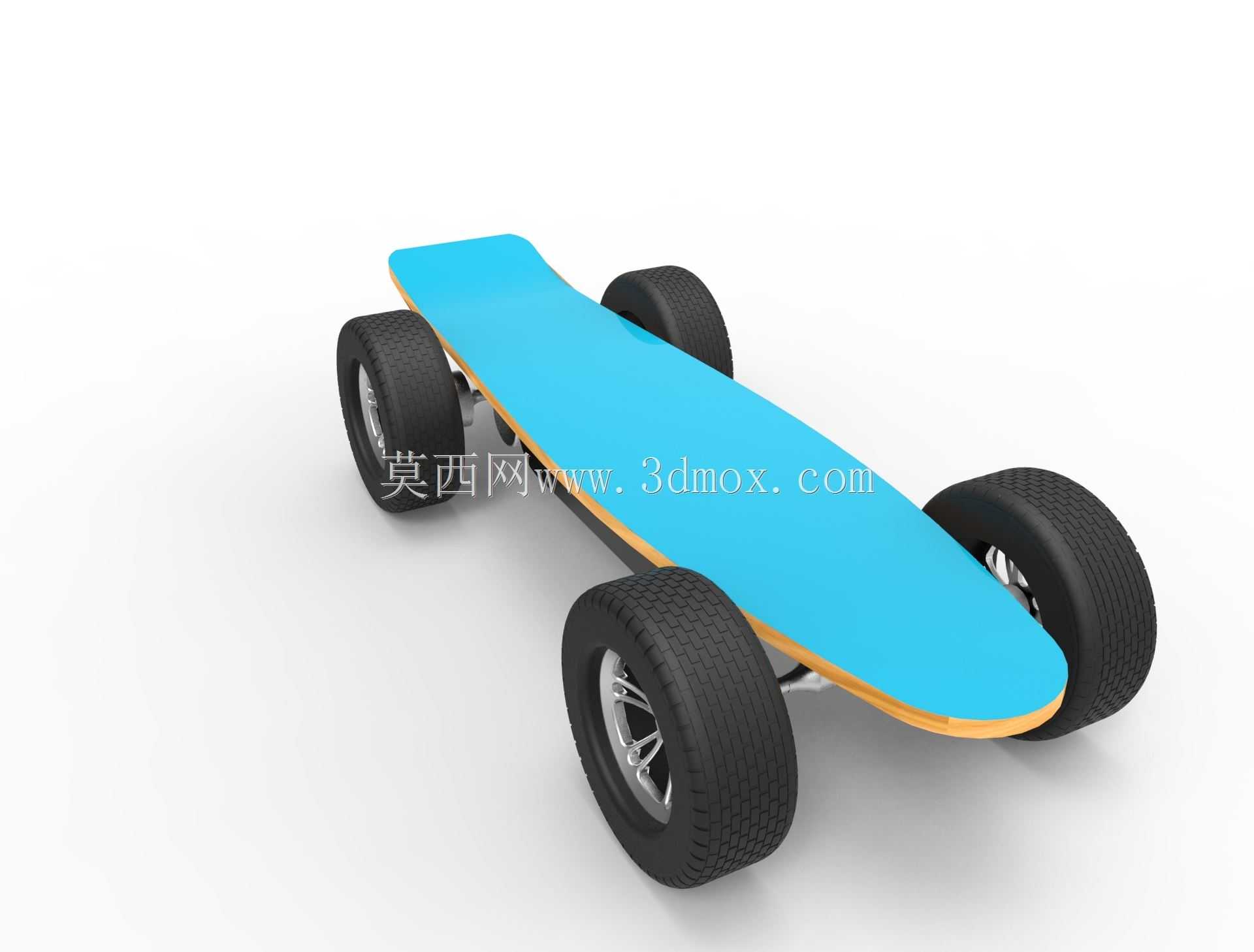

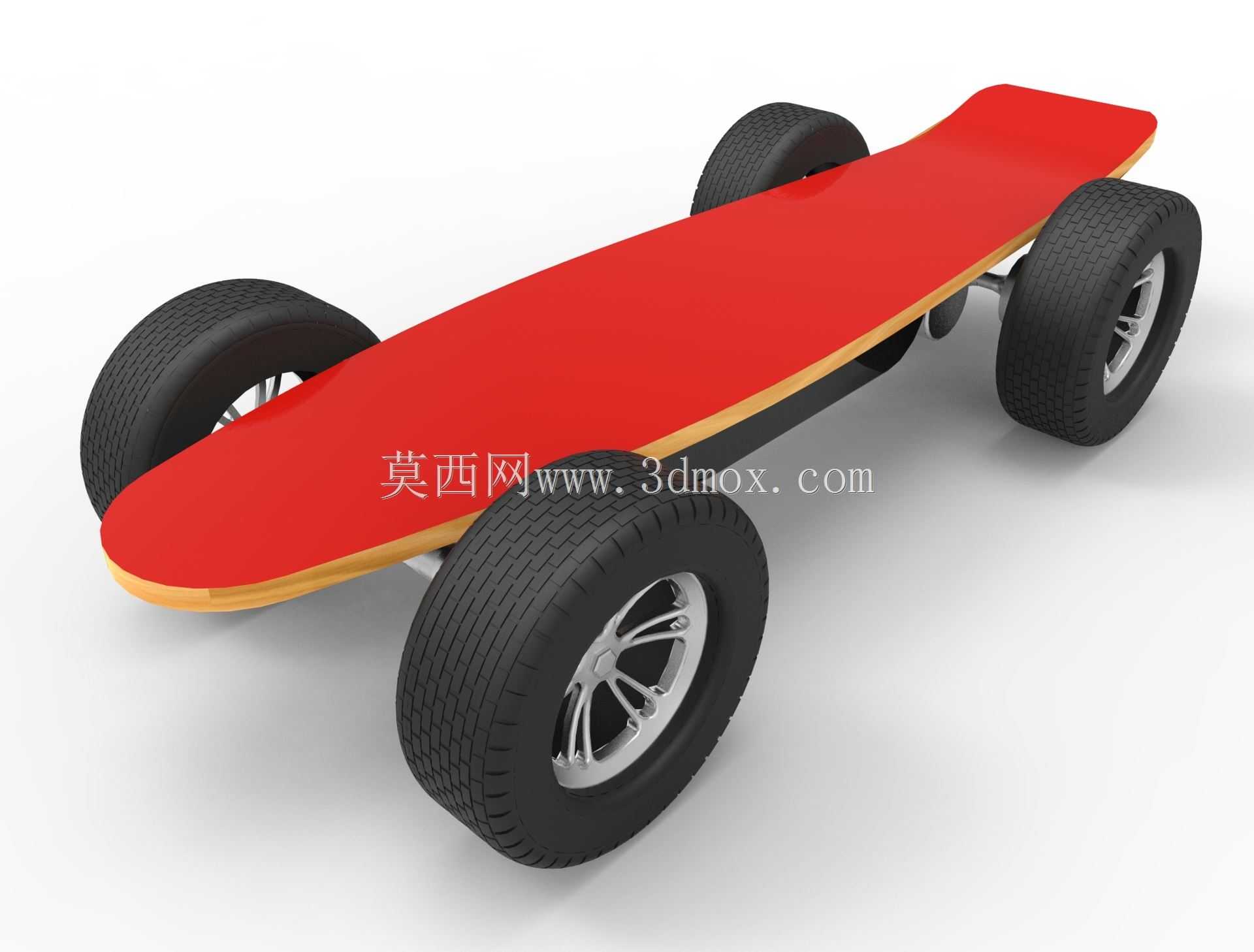

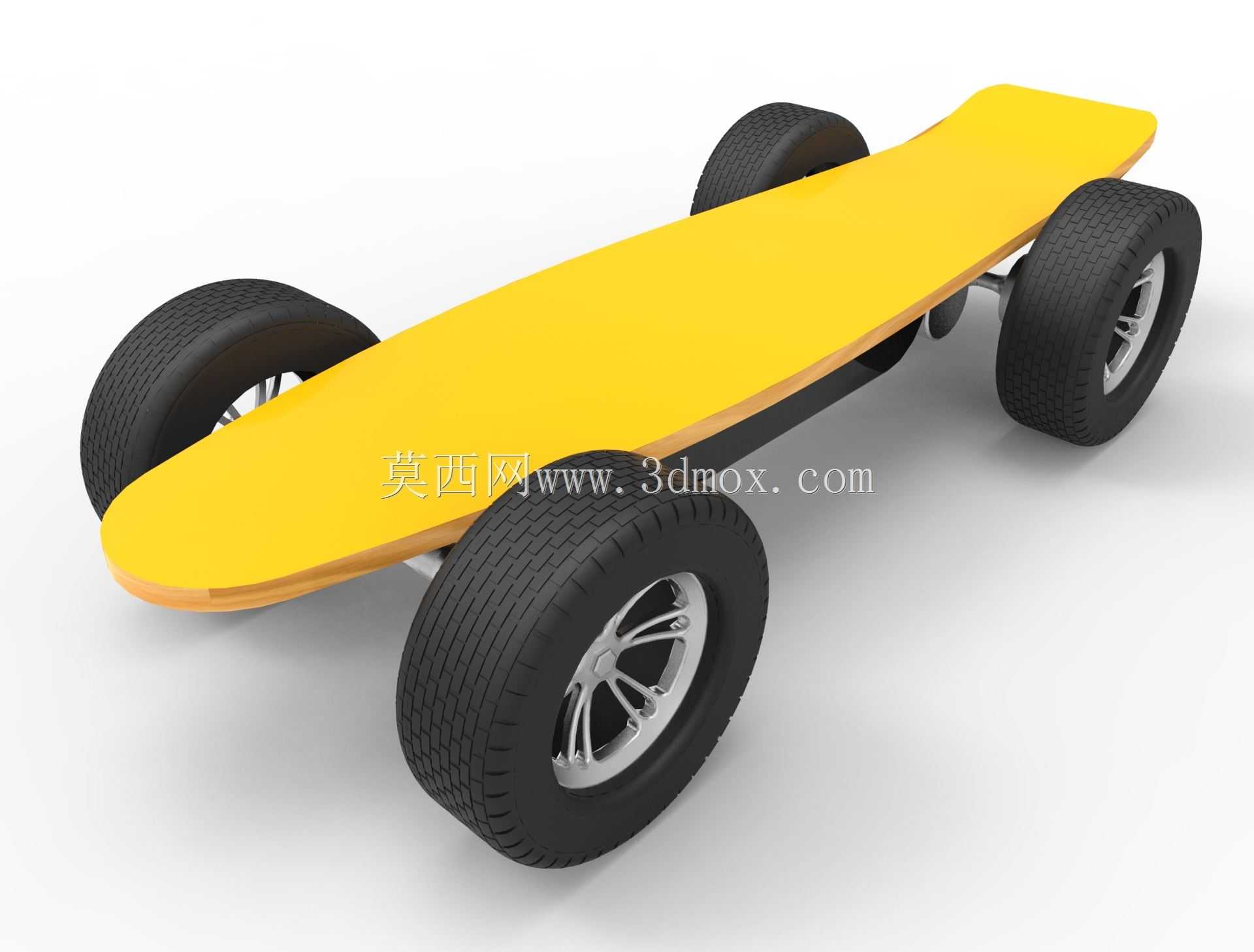

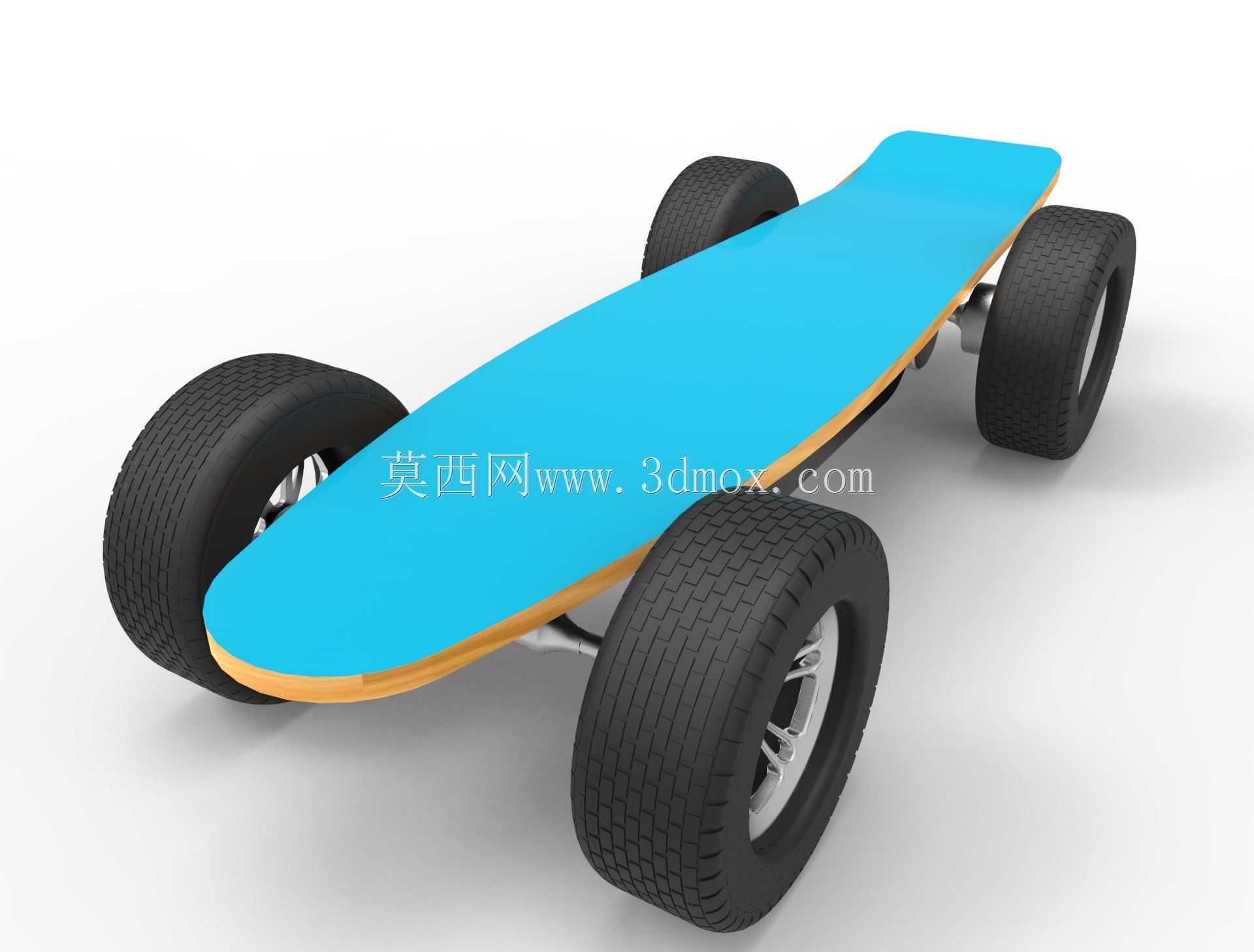

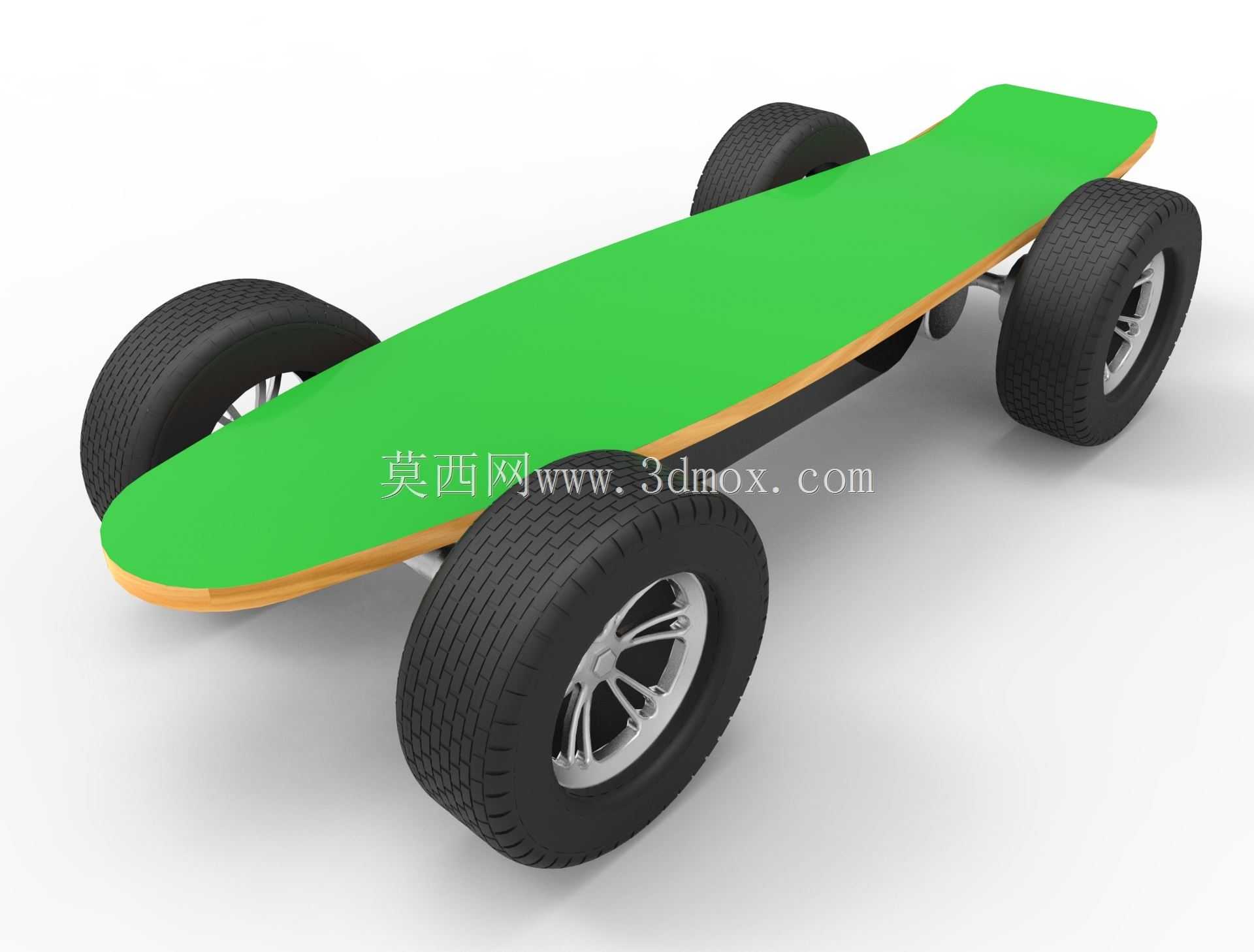

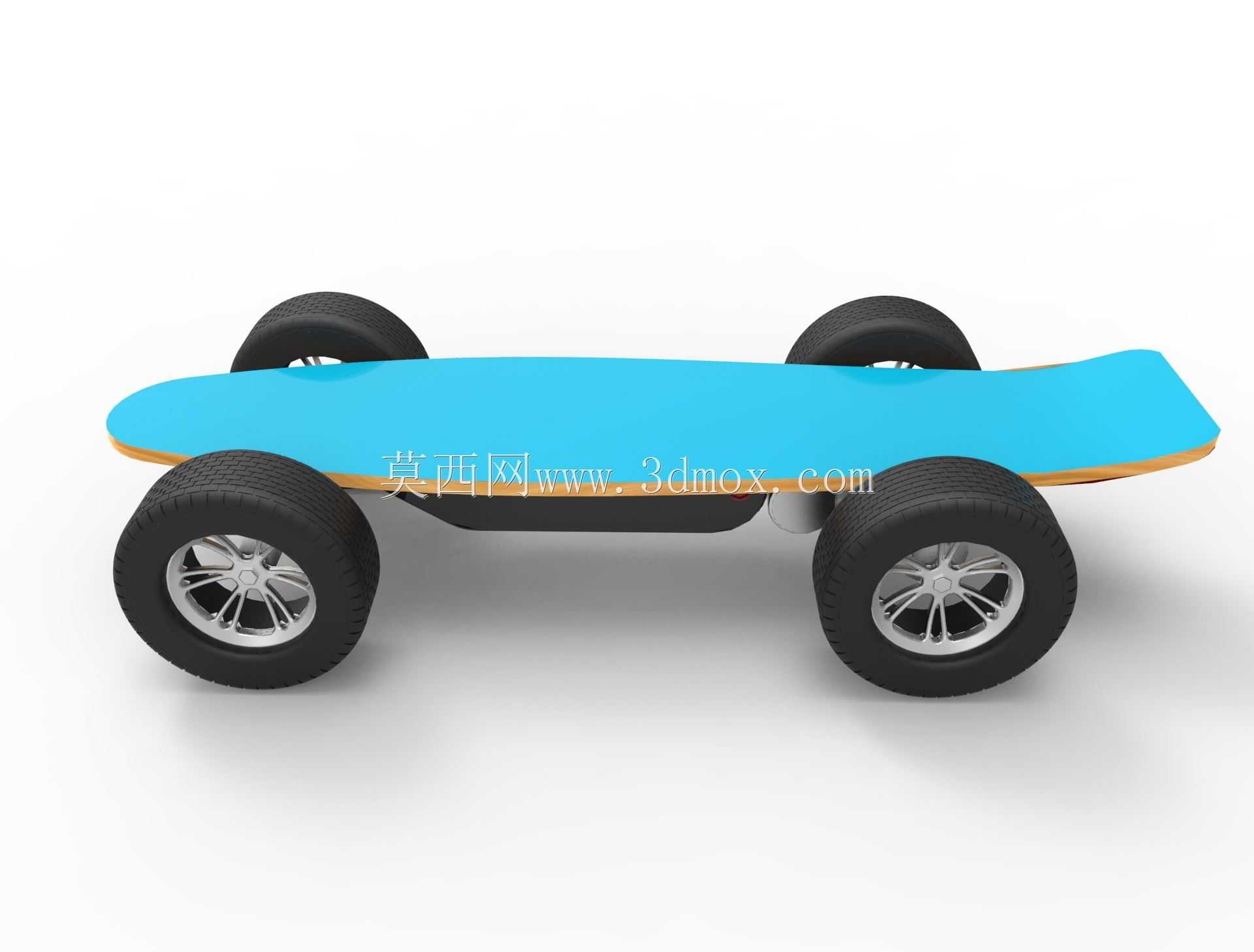

这款大轮构型的电动滑板，核心定位是覆盖非铺装路面的短途代步场景，区别于常规城市铺装路面使用的普通电动滑板，其设计初衷是解决普通滑板轮径小、通过性差，无法在草地、碎石路、轻度坑洼土路等户外复杂路面稳定通行的痛点，可满足户外爱好者营地通勤、郊野短途移动、园区复杂路面巡检代步等实际使用需求。从结构设计逻辑来看，首先针对越野场景的通过性需求，选用了大直径宽面橡胶轮胎，轮胎表面设计有深槽防滑纹路，相比普通滑板的小尺寸硬轮，大轮径可以轻松越过路面小尺寸凸起、碎石以及浅坑，不会出现普通滑板过坎时轮组卡滞、板面磕碰地面的问题，宽胎面设计也能在松软草地、沙土路面获得更大的接地面积，降低接地比压，避免轮组陷进松软路面影响通行。轮组的安装结构采用了独立的轮座固定设计，每个轮组通过轮轴与桥接支架连接，桥接支架与板面之间预留了足够的缓冲间隙，可在轮组受到路面冲击时产生小幅形变，抵消部分路面传递的震动，降低板面的颠簸感。板面部分采用了长板构型，整体轮廓为前窄后宽的流线型，板面边缘做了圆弧倒角处理，避免尖锐边角在使用过程中发生磕碰损伤，板面表层为磨砂防滑材质，可增大鞋底与板面的摩擦力，保证使用者站在板面上时脚部不会出现打滑移位的情况，板面底部设置了电池与电控系统的安装腔体，腔体做了密封式设计，可避免户外通行时泥水、灰尘进入腔体内部损坏电气元件，腔体的安装位置处于板面的重心区域，可让整板的重心集中在两轮组之间的中心位置，提升行驶过程中的稳定性。转向结构沿用了滑板的传统桥转向逻辑，但针对越野场景的大冲击力做了结构加强，桥体采用了更高强度的金属材质，转向销轴做了加粗处理，转向阻尼可根据使用者的体重和使用场景进行调整，在平整路面可降低阻尼获得更灵活的转向手感，在复杂非铺装路面可增大阻尼提升行驶稳定性，避免转向过于灵敏导致板面失控。从安装边界尺寸来看，整板长度控制在常规长板的适配范围内，板面宽度足以容纳成年人双脚并行站立，轮组突出板面的宽度经过严格核算，既保证了轮距足够宽带来的行驶稳定性，又不会因为轮距过宽导致转向时轮组摩擦板面边缘，轮组的安装孔位采用了通用化的标准孔距设计，可适配市面上多数同规格的越野滑板桥接配件，后期维护更换配件时无需重新打孔改装。板面距离地面的高度经过多轮调试，既保证了足够的离地间隙避免越野时板面托底，又不会因为离地过高导致整板重心过高影响站立稳定性，使用者站在板面上时重心高度处于合理区间，正常行驶和转向时都能保持稳定的姿态。轮组的轮胎采用充气式橡胶结构，相比实心轮胎拥有更好的减震效果，可过滤掉路面大部分细碎震动，长距离行驶时不会因为路面颠簸导致脚部发麻，轮毂采用了多辐条的金属构型，在保证足够结构强度的前提下尽可能降低轮组的转动惯量，让动力输出更顺畅，同时也能降低整板的整体重量。电气部分的走线全部隐藏在板面底部的走线槽内，外部没有明线外露，避免户外通行时树枝、碎石刮蹭线路造成故障，电池仓的固定结构采用快拆式设计，后期更换电池时无需拆解整个板面结构，维护操作十分便捷。在实际使用场景中，这款越野电动滑板不仅可以作为普通城市通勤的代步工具，更能胜任郊野公园、露营营地、产业园区等存在非铺装路面的场景下的短途移动需求，相比普通电动滑板拥有更强的环境适应能力，相比电动自行车等代步工具拥有更小巧的体积，可轻松放入汽车后备箱，携带到户外场景使用。设计过程中针对结构强度做了多轮仿真验证，桥接支架、轮轴、板面固定点等受力集中的位置都做了加强处理，可承受大体重使用者在颠簸路面行驶带来的冲击载荷，避免长期使用后出现结构变形、断裂等问题，板面的承重区域做了局部加厚处理，保证板面在受到冲击时不会出现弯折开裂的情况。
