欧规两芯电源连接插头结构设计

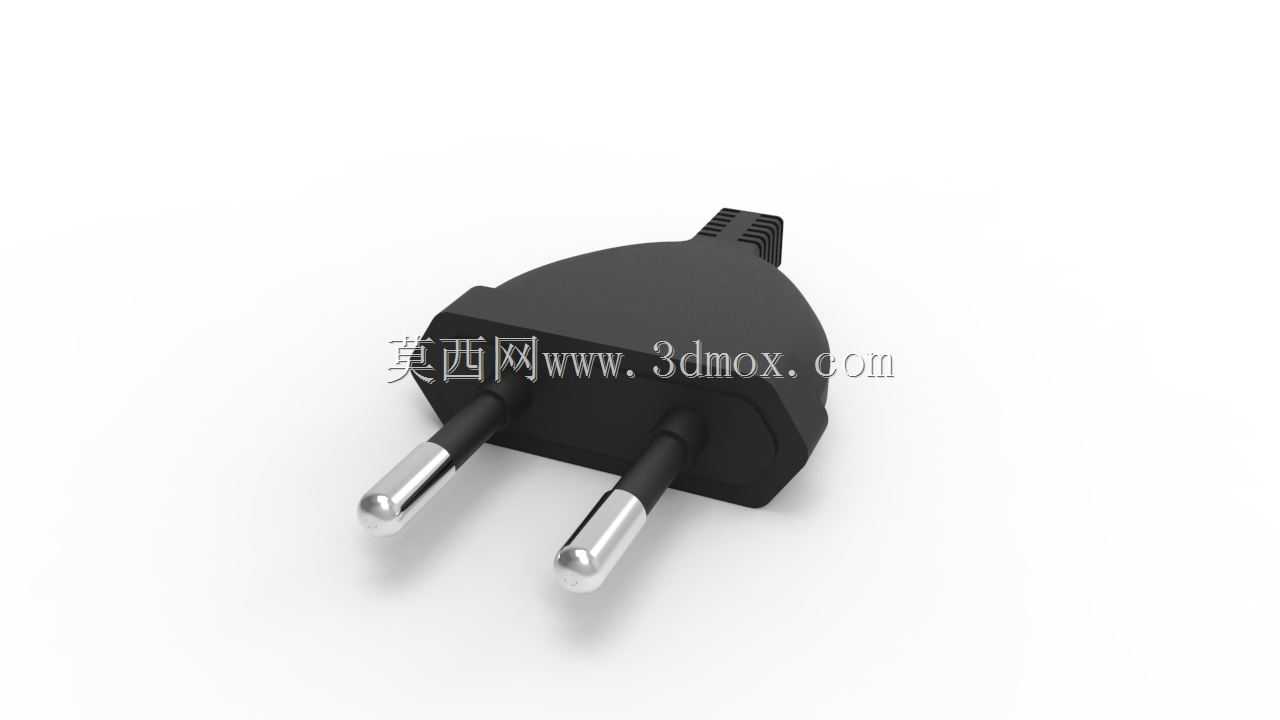

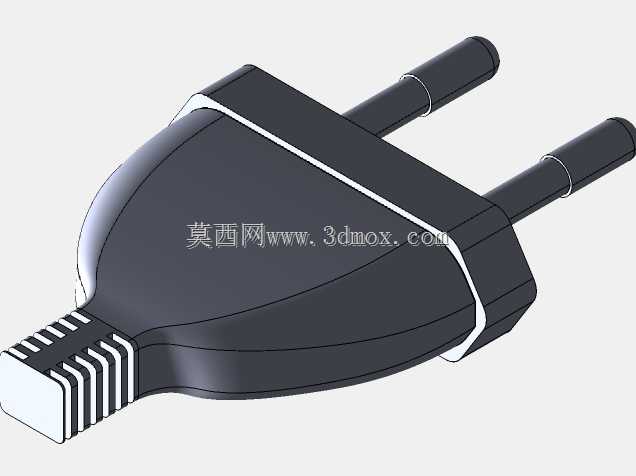

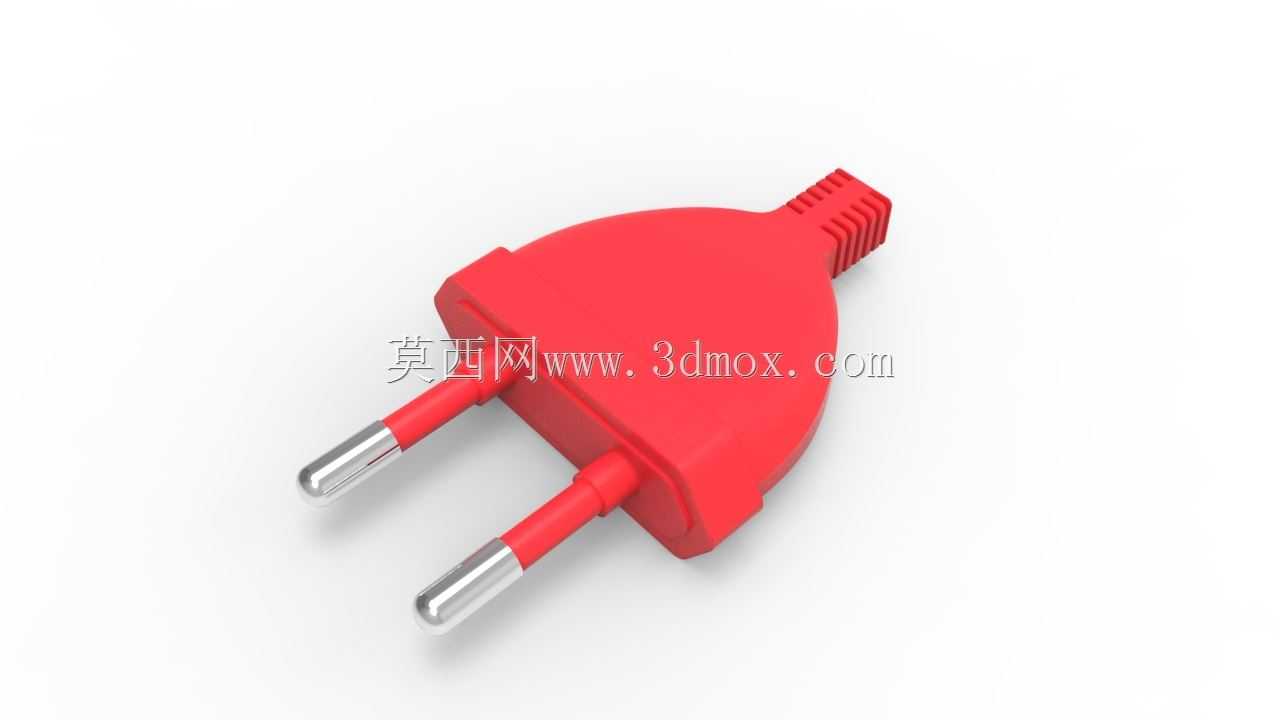

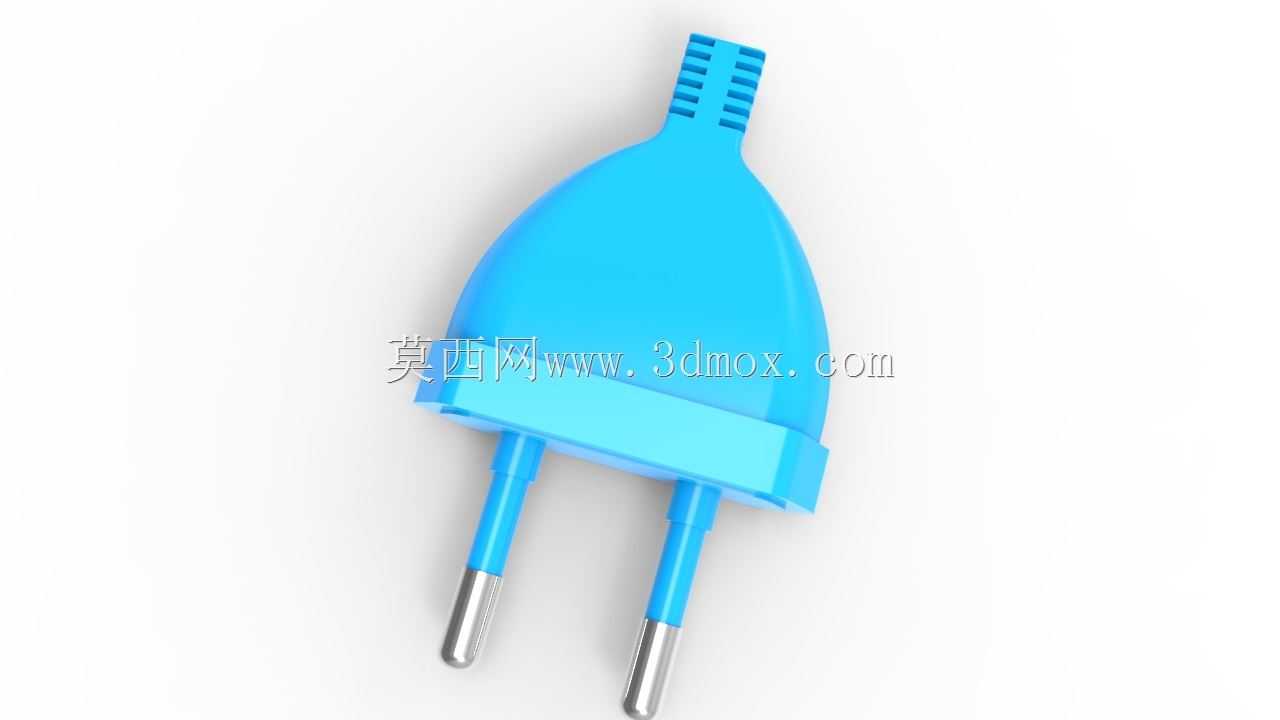

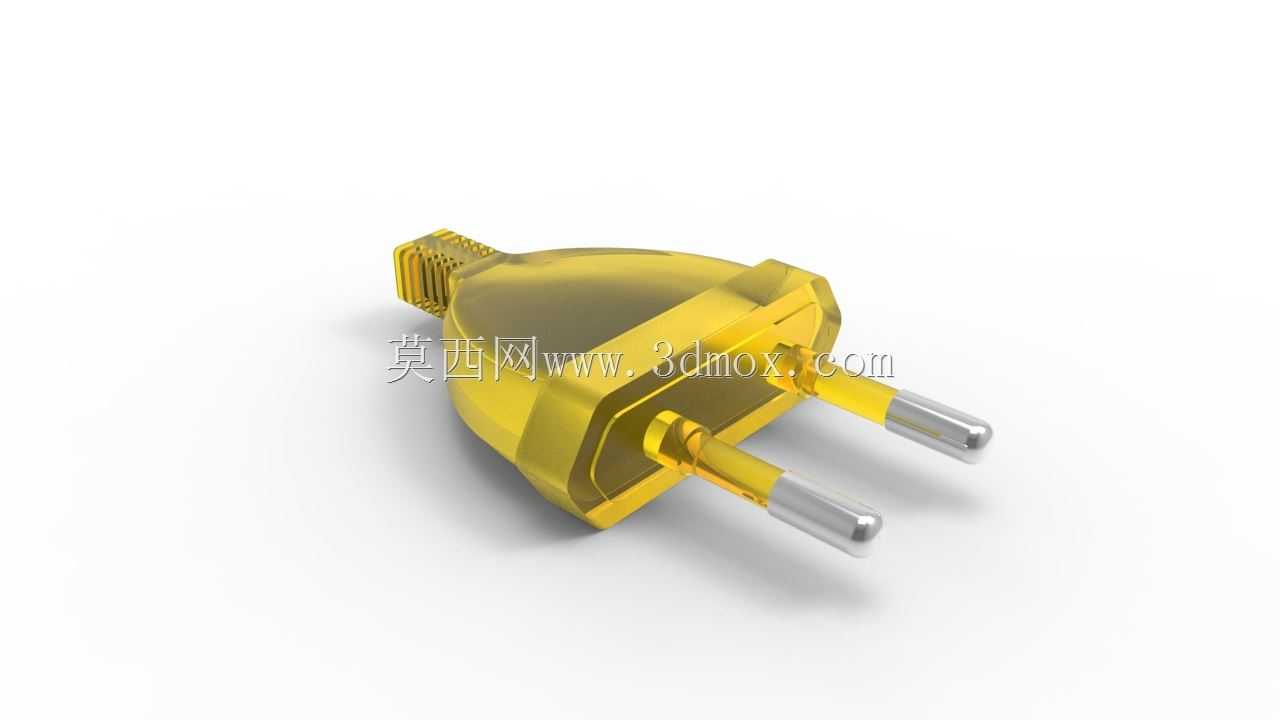

日常电气连接场景里，这类两芯插头是低压交流供电回路里最常见的末端接插部件，主要承担小功率手持电器、消费类电子设备、小型办公家电与墙面市电插座之间的电流导通作用，适用场景覆盖家用小电器、便携电动工具、桌面数码外设等不需要接地保护的二类电器设备，额定载流能力匹配常规10A以内的民用供电回路，接触电阻控制在毫欧级以避免长期通电发热。从结构设计逻辑来看，整个插头采用一体化注塑包胶的成型工艺，插针与内部压接的导线端子先完成预装定位，再通过注塑工艺将外部绝缘壳体一次成型，把导电连接部位完全包裹在绝缘材质内部，既避免使用过程中连接部位受外力拉扯出现松脱，也能杜绝手指误触带电部件的触电风险，绝缘外壳选用的阻燃PVC材质兼顾耐弯折、抗冲击与阻燃特性，尾部出线位置做了多道环形的防弯折筋结构，能分散线材反复弯折时的应力集中，避免电源线根部因为长期弯折出现铜丝断裂、绝缘皮破损的问题。插针部分采用圆柱形结构设计，匹配欧规标准两孔插座的插孔尺寸，插针根部做了直径渐变的过渡台阶，插入插座时能保证插合深度符合安全规范，不会出现插合过浅导致接触面积不足、打火发热的问题，插针表面做了镀镍处理，既能提升导电部位的抗氧化能力，长期使用不会因为氧化层堆积导致接触不良，也能降低插合拔出时的摩擦阻力，提升插拔手感。从安装边界与尺寸适配角度来说，这类插头的整体外形做了圆弧过渡处理，没有尖锐棱角，插入墙面插座后不会与相邻插座的插头产生空间干涉，插针中心距严格匹配对应插座的孔位公差，插针直径公差控制在合理范围内，既不会因为尺寸过粗导致插入困难，也不会因为尺寸过细出现插合松动、接触不良的问题。设计过程中需要重点考量几个核心维度：首先是插针与内部端子的连接可靠性，通常采用压接工艺实现导线与插针尾部的机械与电气连接，压接部位的拉脱力需要满足相关标准要求，承受规定的轴向拉力不会出现松脱；其次是绝缘外壳的壁厚设计，需要满足电气间隙与爬电距离的安全要求，不同极性的带电部件之间、带电部件与外壳表面之间的绝缘距离符合低压电器的安全规范，即使在潮湿环境下使用也不会出现绝缘击穿的问题；另外是整体的重心分布，插头插入插座后整体重心靠近墙面，不会因为自身重量偏外导致长期使用后出现松脱下坠的情况。在实际三维建模过程中，需要重点还原插针的同轴度、外壳的分型面位置、尾部防弯折结构的细节，这些结构直接影响后续开模注塑的成品率，插针的定位结构需要在模具里做精准的定位镶件，避免注塑过程中插针出现偏移导致成品尺寸超差，外壳表面的脱模斜度也需要结合注塑材质的收缩率做合理设置，保证注塑完成后能顺利脱模，不会出现表面拉伤、变形的问题。这类插头虽然结构看似简单，但每一处尺寸细节都直接关联使用安全与使用寿命，比如插针端部做了圆弧导角，既方便插入插座，也能避免插合过程中刮伤插座内部的导电弹片；外壳表面做了细微的磨砂纹理，既提升握持插拔时的摩擦力，也能掩盖注塑过程中可能产生的轻微表面瑕疵；尾部的线档位置内径与电源线外径做过盈配合，注塑完成后线材与外壳紧密结合，能承受一定的轴向拉力，避免外力直接作用在内部的压接端子上。
