木质拼插式虹膜开合传动结构设计

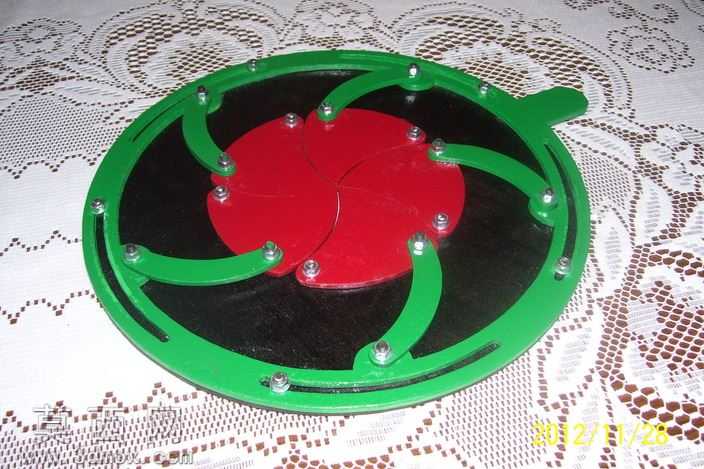

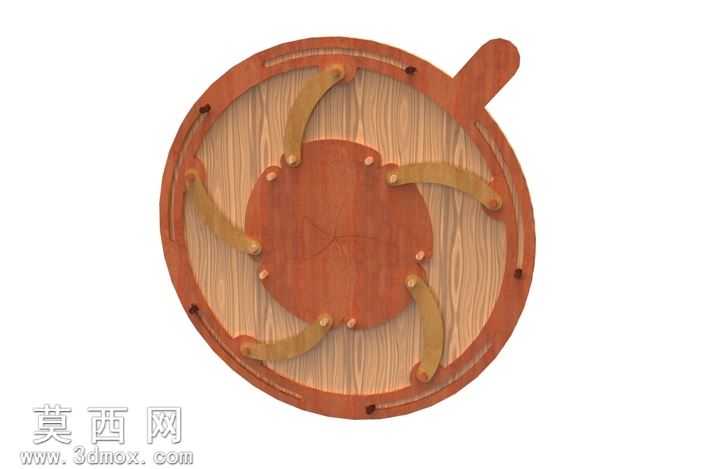

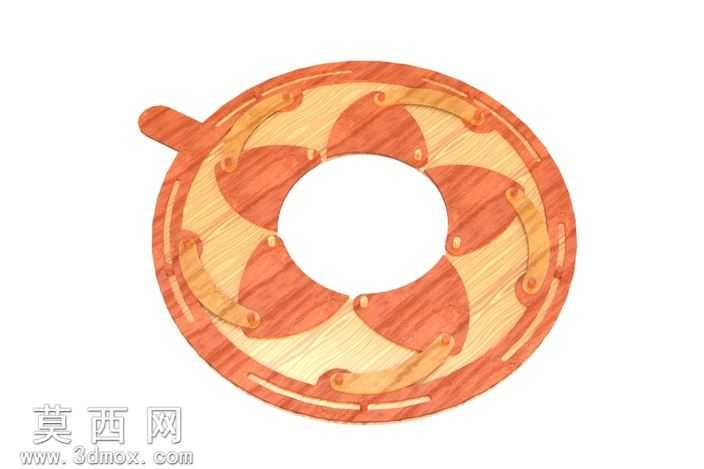

本作品为采用三维建模软件完成的木质拼插式虹膜开合机构设计，整体以圆形基座为主体框架，搭配六片花瓣式挡片与对应弧形传动连杆，复刻经典光圈虹膜的无级开合传动逻辑。建模过程中严格遵循激光切割木质拼插件的加工公差要求，对每一处卡槽、铰接孔位做了适配1.5-3mm厚度板材的参数化设计，确保各部件拼接后无卡滞、无松脱。材质渲染阶段采用分层材质设置，基座部分赋予浅原木色椴木纹理，花瓣挡片采用深色调红胡桃木纹理，通过调整木纹走向匹配部件受力方向，同时添加轻微的木质纤维凹凸贴图与边缘激光切割灼烧痕迹，还原真实木质拼插模型的质感。结构设计上，外侧延伸的拨杆与内置环形导槽联动，拨动拨杆时环形导槽带动六组弧形连杆同步转动，进而驱动六片花瓣挡片沿径向同步收拢或展开，实现中心通光孔径的连续无级调节，每片挡片的运动轨迹均经过运动仿真校验，避免开合过程中出现部件干涉。设计思路围绕可动拼装教具的定位展开，将传统金属虹膜机构的复杂曲面零件简化为平面激光切割件，无需额外紧固件即可完成组装，既保留了虹膜机构同步传动的核心机械原理，又降低了制作门槛，整体结构紧凑，传动顺滑，可作为机械原理教学演示教具或创意拼装玩具使用，建模过程中对所有铰接位置做了间隙优化，确保反复开合操作下的结构耐用性，同时对各部件的排版做了适配标准板材尺寸的规划，减少加工过程中的材料浪费。
