轻薄型笔记本外置散热冷却装置结构设计

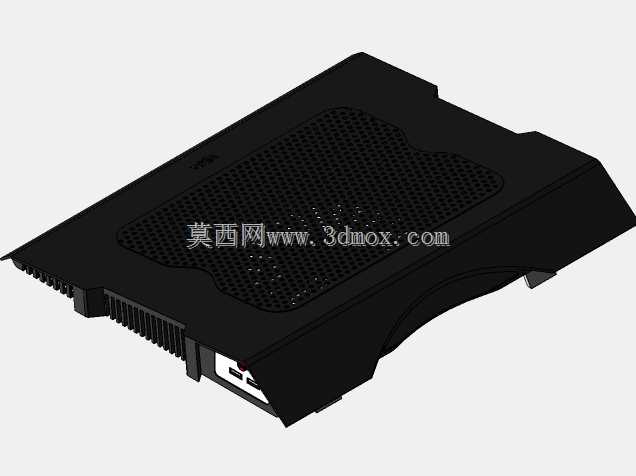

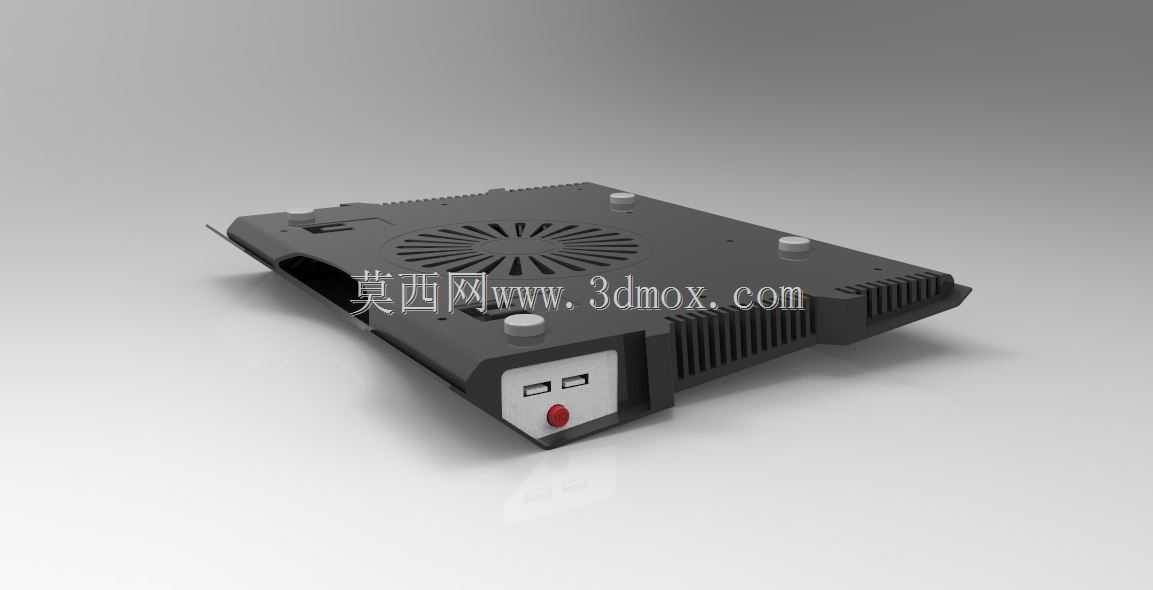

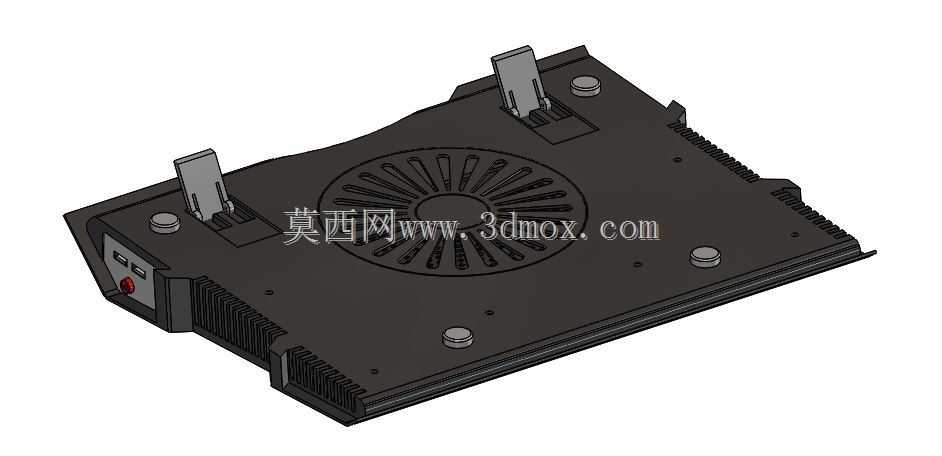

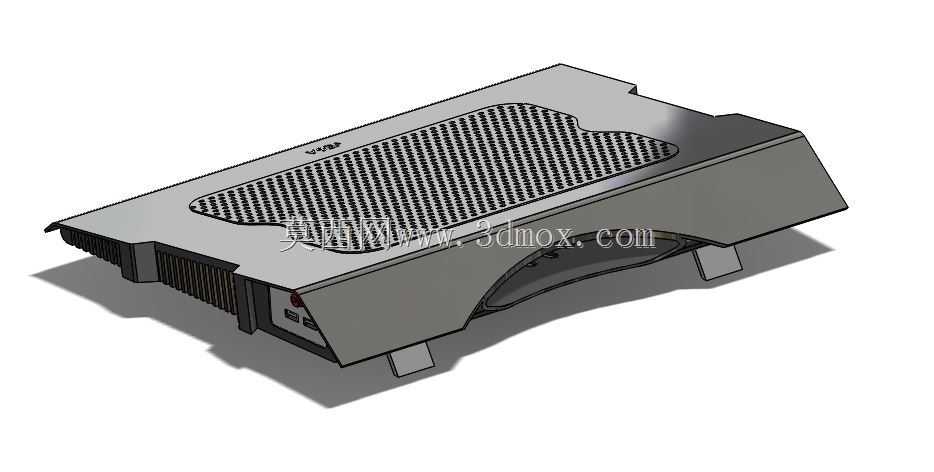

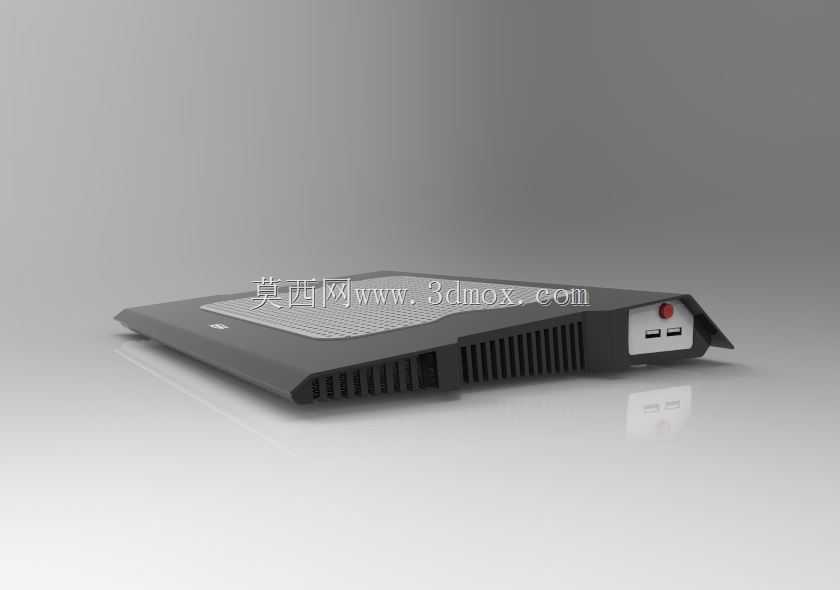

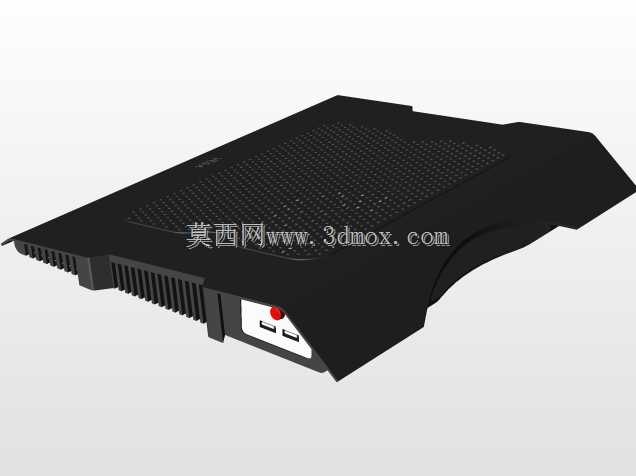

日常办公场景中，轻薄本受限于内部堆叠空间，高负载运行时核心热量无法及时散出，出现降频卡顿的情况十分常见，这类外置冷却装置就是针对该痛点设计的桌面级辅助散热配件，主要放置于桌面承接笔记本底部，通过主动风冷带走机身传导的热量，同时兼顾桌面扩展接口的补充作用。从结构设计来看，整体采用楔形薄型壳体，前端厚度控制在12mm以内，后端抬升高度约25mm，既保证了内部风道的流通空间，又能让笔记本放置时形成符合人体工学的打字倾角，减少长时间伏案操作的腕部压力。壳体上表面采用大面积网格镂空设计，镂空区域占上表面积的65%以上，网格筋条宽度仅1.5mm，在保证支撑强度的前提下最大化通风面积，避免实体面板阻挡冷风进入笔记本底部进风口。壳体内部预留了标准120mm静音风扇的安装位，风扇供电直接从侧边扩展的USB接口取电，无需额外配置电源适配器，走线完全隐藏在壳体内部的走线槽内，不会出现桌面线材杂乱的问题。侧边集成的双USB扩展接口采用沉板式安装，接口端面与壳体侧面齐平，既避免插拔U盘或外设时磕碰损坏接口，又能在占用笔记本一个USB口供电的同时扩展出两个可用接口，抵消了散热装置占用接口的弊端。壳体侧面的红色电源指示灯采用导光柱设计，光线柔和不刺眼，可直观显示设备通电状态，不会像直射LED那样在夜间使用时造成光干扰。散热风道采用下进侧出的走向，底部四个角位设置了高度3mm的防滑橡胶脚垫，将壳体整体抬离桌面，保证底部进风通畅，冷风被风扇吸入后穿过上表面网格进入笔记本底部，带走机身热量后从壳体后侧的密集格栅排出，格栅的叶片角度经过调整，出风方向朝向桌面斜后方，不会直吹使用者手部造成不适。壳体边缘全部做了R3圆角处理，没有尖锐棱角，搬运或挪动时不会刮伤桌面或笔记本外壳，上表面粘贴了整面防滑硅胶垫，增大与笔记本底部的摩擦力，避免打字时笔记本出现滑移。从安装边界来看，整体长宽尺寸适配14-16英寸的主流笔记本电脑，放置时笔记本底部的支撑脚刚好落在壳体上表面的硅胶垫区域，不会出现悬空或突出的情况，整体重量控制在500g以内，日常通勤携带时可以直接放进电脑包夹层，不会增加过多负重。结构设计时充分考虑了装配便利性，上下壳体采用卡扣加两颗隐藏式螺丝的固定方式，卡扣沿壳体边缘均匀分布，螺丝隐藏在底部脚垫下方，外观面没有外露的螺丝孔，整体视觉更简洁统一，后期需要清理风扇积灰时，撕开脚垫拧下螺丝即可拆开壳体，维护操作十分方便。材质选用方面，壳体主体采用ABS+PC混合注塑，兼顾刚性与韧性，日常放置时承受10kg以内的重量不会出现形变，上表面的网格区域做了加厚筋条处理，即使按压也不会出现塌陷变形。在实际使用场景中，这类装置不仅适用于办公场景下的长时间文档处理、网页多开，也能满足轻度设计、视频剪辑时的笔记本散热需求，相比传统垫高式散热支架，主动风冷的散热效率提升40%以上，同时集成的USB接口也解决了轻薄本接口不足的问题，不需要额外搭配扩展坞就能满足日常U盘、鼠标的接驳需求。设计过程中还做了共振抑制处理，风扇安装位设置了硅胶减震圈，避免风扇转动时的震动传导到壳体产生共振噪音，满转速运行时整体噪音控制在25dB以内，不会干扰办公或观影时的环境音。
