自动帽片缝纫加工专用设备结构

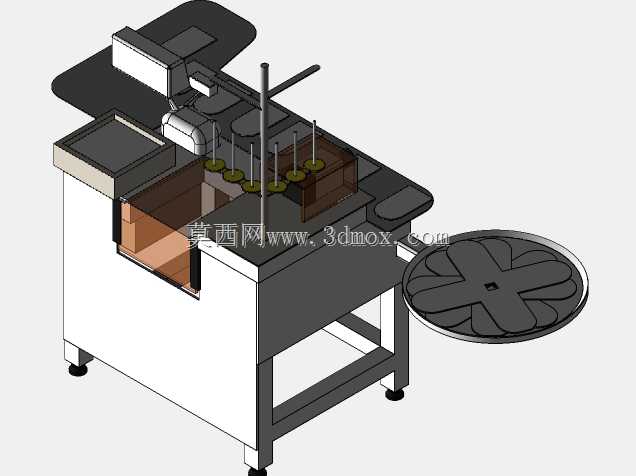

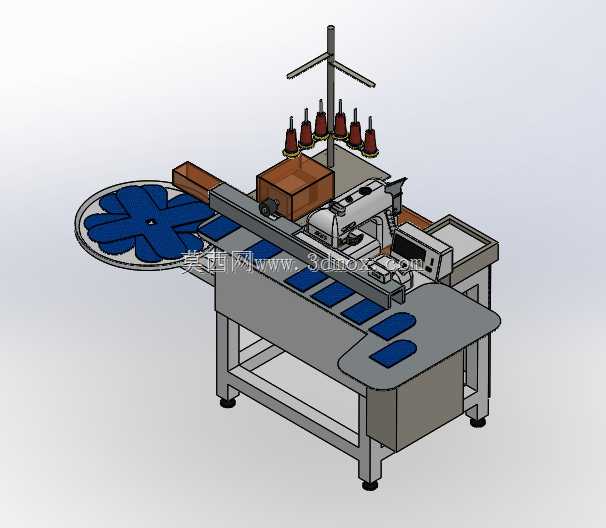

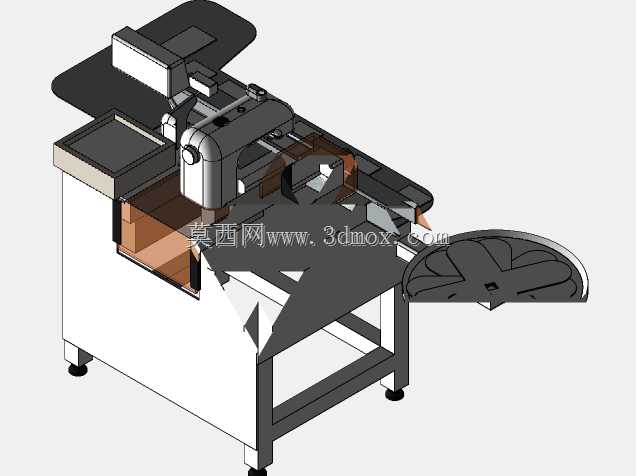

　　该设备主要面向制帽生产环节的帽片缝合工序，适配运动帽、棒球帽等常见帽型的弧形裁片拼接作业，可替代传统人工持片对位的缝纫模式，在中小型制帽加工厂、帽类代加工车间的批量生产场景中适配性较强，能够适配牛仔布、帆布、针织面料、复合面料等多种制帽常用面料的缝合需求。从结构布局来看，设备采用台式一体化承载设计，底部为方管焊接成型的机架结构，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免缝纫过程中因设备晃动出现针距不均、跳线等问题，机架整体宽度控制在1.2米左右，长度约1.8米，台面高度符合人工坐姿作业的人体工程学要求，常规车间流水线工位即可完成安装布置，不需要额外预留过大的操作维护空间。台面左侧设置旋转式料盘工位，

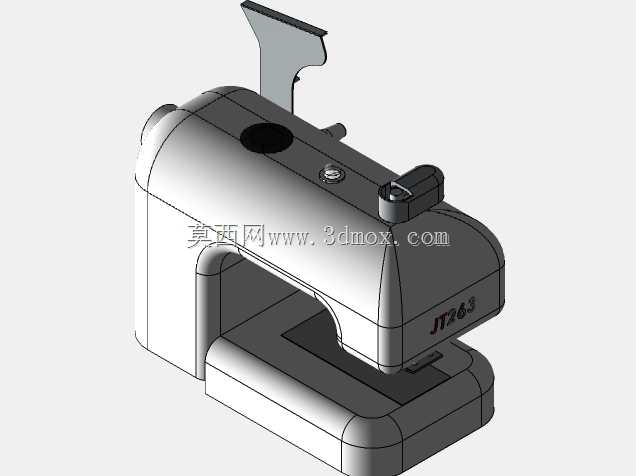

　　料盘表面做防滑纹理处理，可叠放待加工的弧形帽片裁片，料盘旋转阻尼经过匹配设计，操作人员取料时可轻松转动料盘切换裁片位置，不需要大幅度侧身取料，降低长时间作业的操作疲劳。料盘与缝纫机头之间设置直线式送料导轨，导轨上配置多组定位治具，治具型面完全匹配帽片的弧形轮廓，裁片放置后可通过治具上的弹性压块完成定位，避免送料过程中裁片移位导致的缝合线迹偏移，送料导轨采用步进电机驱动，送料步距可根据不同帽型的缝合要求调整，保证每片帽片的缝合线迹位置一致。缝纫机头采用工业平缝机的成熟机头结构，上方设置六组线架，可同时放置不同颜色的缝纫线，适配多色缝线的帽片缝合需求，不需要频繁更换线轴，机头旁配置集成式控制盒，可设置缝合速度、针距、倒针次数等作业参数，

　　控制盒旁设置小型物料收纳盒，可放置备用机针、小剪刀、拆线器等常用操作工具，减少操作人员取放工具的走动距离。台面右侧设置弧形延伸操作位，完成缝合的帽片可顺着延伸台面滑落到成品收集区域，台面下方设置抽屉式储物空间，可放置备用治具、缝纫线等耗材。设计过程中重点考虑了缝制作业的对位精度问题，治具与缝纫机头的送料牙位置做了对位校准结构，治具移动到机头下方时，压脚可精准压在裁片的缝合起始位置，不需要人工反复对位调整，同时机头位置配置了缝线张力自动调节结构，可根据面料厚度自动调整缝线张力，避免薄料起皱、厚料断线的问题。设备的气动管路、供电线路全部内置在机架方管内部，台面表面无外露管线，避免作业过程中线头、面料边角勾挂管线引发的安全隐患，

　　同时也方便日常台面清洁，裁剪产生的面料碎屑可直接扫到台面下方的碎屑收集盒中，不会堆积在管线缝隙处。从安装边界来看，设备不需要额外做地基固定，放置在平整的水泥地面或者防静电工作台面上即可使用，供电采用常规220V工业用电，气源接口适配车间常规6mm气管，接入0.5-0.7MPa的压缩空气即可满足压脚、治具的气动动作需求，设备后侧预留150mm的散热与维护空间，即可满足日常检修、更换易损件的操作需求。该设备的作业逻辑是将人工对位、送料的动作转化为治具定位、导轨自动送料，操作人员仅需要完成裁片上料、成品取件的动作，单名操作人员可同时照看2-3台同类型设备，相比纯人工缝纫模式，帽片缝合的线迹一致性可提升60%以上，单工序作业效率可提升一倍左右，同时可降低对操作人员缝纫技能的要求，新员工经过简单培训即可上岗操作，适配制帽行业小批量多批次的灵活生产需求。
