工业用封闭式洗涤设备结构设计

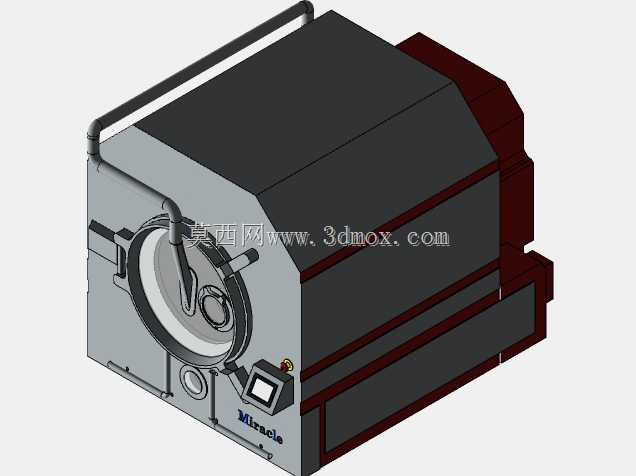

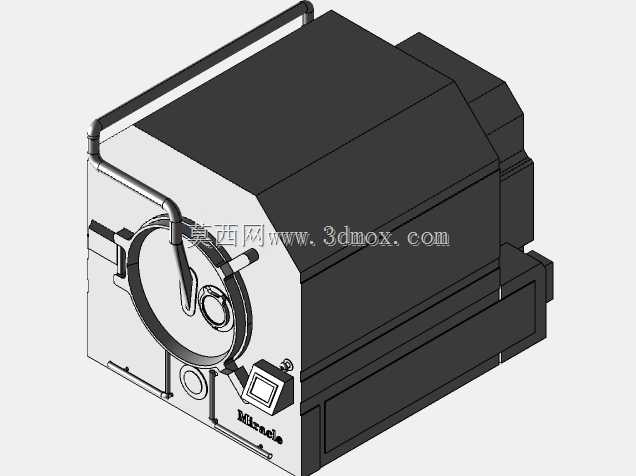

这款工业洗涤设备的三维结构，主要面向工业生产场景中工件表面除污、工序间清洗的作业需求，常见于机加工车间、零部件返修工位、小型表面处理产线的配套环节，区别于民用洗衣设备，其结构设计完全围绕工业场景的重载、连续作业、防溅密封需求展开。从整体结构来看，设备采用一体化箱式承载布局，外部壳体采用折弯钣金拼接结构，边角做圆弧过渡处理，既避免作业过程中尖锐边角剐蹭操作人员，也能提升壳体整体刚性，减少设备运行过程中的共振形变。设备正面设置圆形密封舱门，舱门边缘配置环形压紧密封结构，配合侧面的锁止旋钮，可在洗涤作业时实现舱体完全封闭，避免内部清洗液飞溅、蒸汽外溢，适配使用水基清洗剂、溶剂型清洗剂的不同清洗工况，舱门中部设置透明观察窗，可在设备运行过程中直接观察内部清洗状态，无需频繁开舱中断作业。设备顶部设置一体化弯折提手结构，既满足设备短距离移位时的吊装、抬运受力需求，也可作为顶部管线的防护围挡，避免外接水管、电缆直接受压破损。设备侧下方设置嵌入式操作开关与状态指示模块，所有电控元件均做防水密封处理，操作面板高度适配站立作业的人员操作视角，无需过度弯腰或抬手即可完成设备启停、模式切换操作。从内部功能布局来看，舱体内部预留了旋转工件托架安装空间，可根据待清洗工件的尺寸、形状更换不同规格的托架，适配小型五金零件、机加工轴类件、小型冲压件的批量清洗需求，底部预留储液腔与循环泵安装位，可实现清洗液的循环过滤复用，减少清洗介质的消耗。设备底部设置平整安装基面，四个角位预留固定螺栓孔，可直接固定在车间水泥地面或者配套工作台上，安装时需保证基面水平度偏差不超过千分之二，避免运行过程中内部旋转托架出现偏磨、晃动问题。设备后侧预留管线接口位，分别对应进液口、排液口、电缆进线口，所有接口均做密封处理，接口位置距离设备侧边预留不小于150mm的操作空间，方便后期管线连接与维护操作。整体外形采用方正切角设计，在保证内部有效容积最大化的前提下，尽可能压缩设备整体占地尺寸，适配小型车间狭窄工位的摆放需求，外壳的红灰分色设计，既符合工业设备的安全视觉标识要求，也能在车间复杂环境中快速识别设备操作区域。结构设计过程中，所有钣金拼接处均做止口设计，配合密封胶条实现壳体的防渗漏性能，承力部位的钣金厚度不低于2mm，非承力外覆盖件采用1.2mm冷轧钢板，在保证结构强度的同时控制设备整体自重，方便设备的进场安装与移位。设备的舱门铰链采用加厚不锈钢材质，可承受频繁开关的磨损，铰链位置设置限位结构，避免舱门开启角度过大碰撞周边设备，锁止机构采用快拆式设计，无需额外工具即可完成舱门的开关锁紧，缩短工件上下料的辅助作业时间。
