潮汐涡轮用行星齿轮传动系统结构

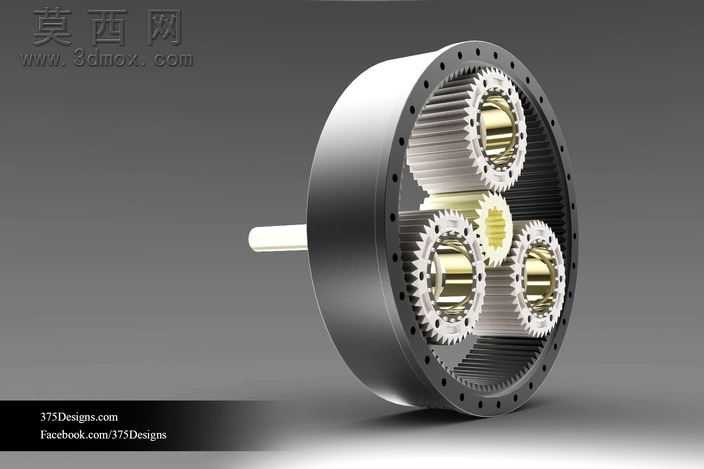

本行星齿轮传动系统针对潮汐涡轮的特殊工况开展三维建模设计，整体采用经典NGW行星轮系布局，核心包含太阳轮、三个均匀分布的行星轮、内齿圈以及行星架、输入输出轴等关键部件，建模过程中严格遵循机械传动设计规范，对每一个齿形参数、装配间隙都做了精准还原。在建模环节，首先完成各齿轮的参数化绘制，基于渐开线齿廓生成逻辑，精准匹配模数、齿数、压力角等核心参数，保证齿轮啮合时的传动精度，避免出现干涉、卡滞等问题；行星轮采用周向均匀排布的设计，通过行星架实现定位与动力传递，三个行星轮的对称布局能够有效分散传动载荷，提升整体结构的承载能力，适配潮汐涡轮在水流冲击下的大扭矩传动需求。材质与渲染层面，针对不同部件的功能属性匹配对应材质表现：内齿圈与外壳采用高强度合金钢材质，渲染时突出金属哑光质感与安装孔位的机加工细节；齿轮啮合面做了高亮金属质感处理，清晰展现齿面的加工精度；输入输出轴采用调质钢材材质，还原轴类零件的表面光洁度与轴肩、键槽等细节结构；整体渲染采用柔和的工业展示光影，通过明暗层次突出轮系的层级关系与装配逻辑，清晰呈现各部件的装配位置与配合关系。结构设计上，该传动系统充分考虑潮汐涡轮的工作环境，内齿圈与外壳集成设计，外圈预留均匀分布的安装法兰孔，方便与涡轮壳体实现紧固连接；输入轴连接涡轮动力输入端，太阳轮与输入轴同轴设置，动力经太阳轮输入后分流至三个行星轮，再通过行星架汇流后由输出端传递，这种分流传动的结构不仅能够实现大传动比的减速增扭效果，还能通过多行星轮的载荷分担，降低单个齿轮的受力负荷，提升传动系统的运行稳定性与使用寿命。设计过程中重点验证了各部件的装配干涉问题，通过虚拟装配反复调整行星轮与太阳轮、内齿圈的啮合间隙，保证传动过程中轮齿接触均匀，运行平稳无冲击，同时兼顾了结构的紧凑性，在满足传动功率要求的前提下尽可能缩小整体体积，适配潮汐涡轮的水下安装空间要求。
