弹性阻尼耦合传动组件结构设计

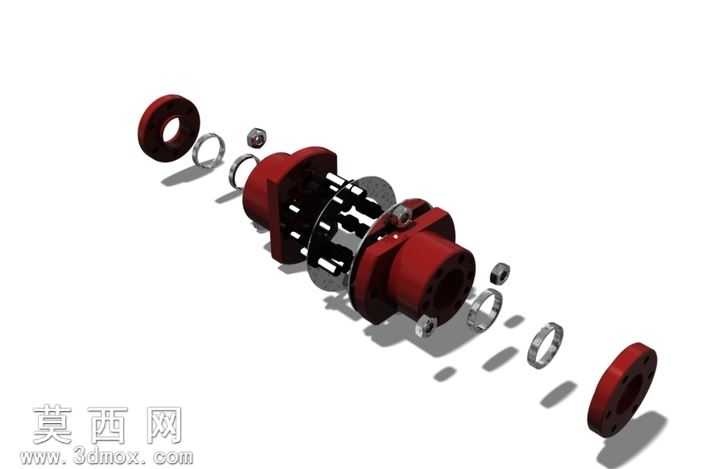

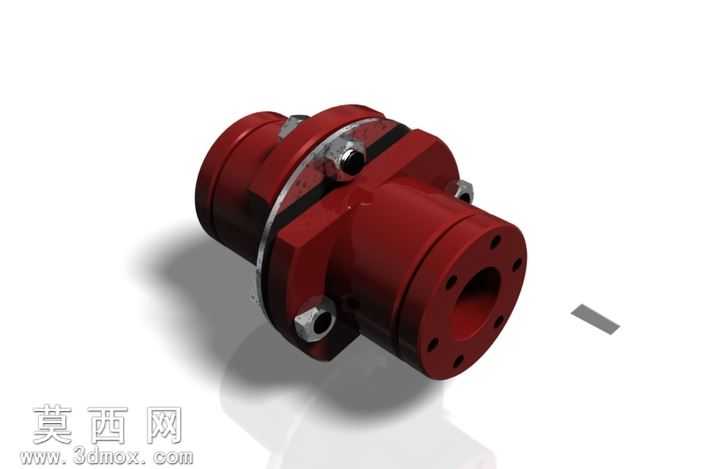

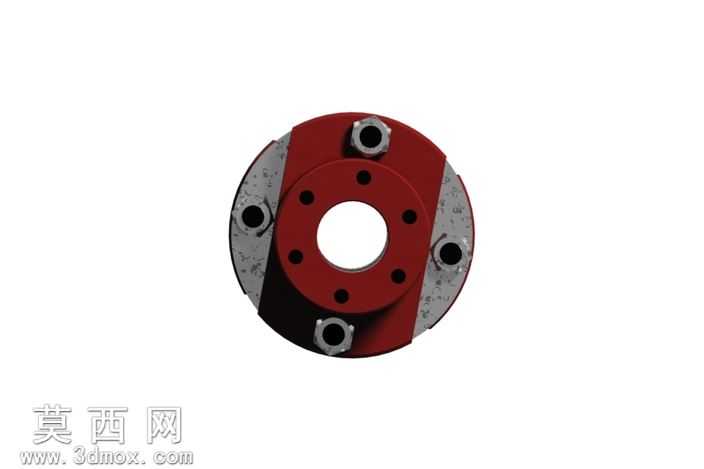

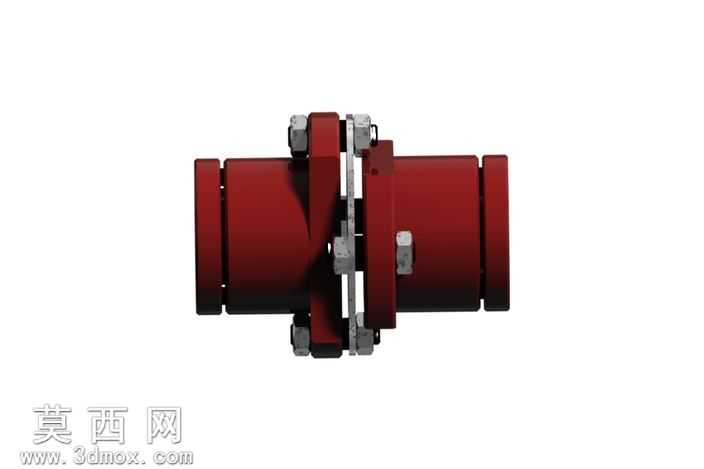

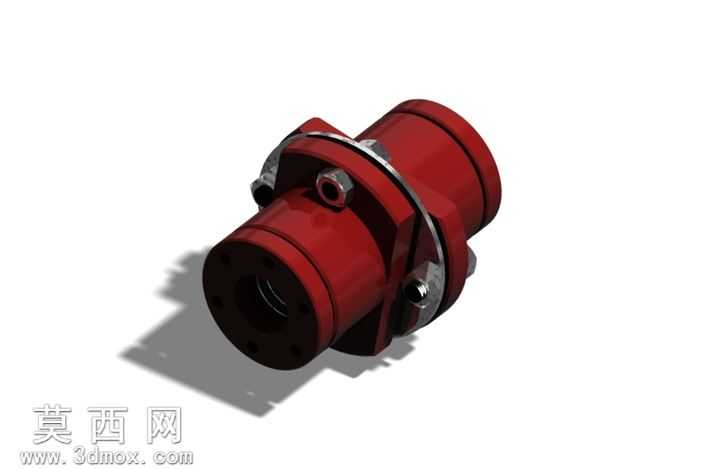

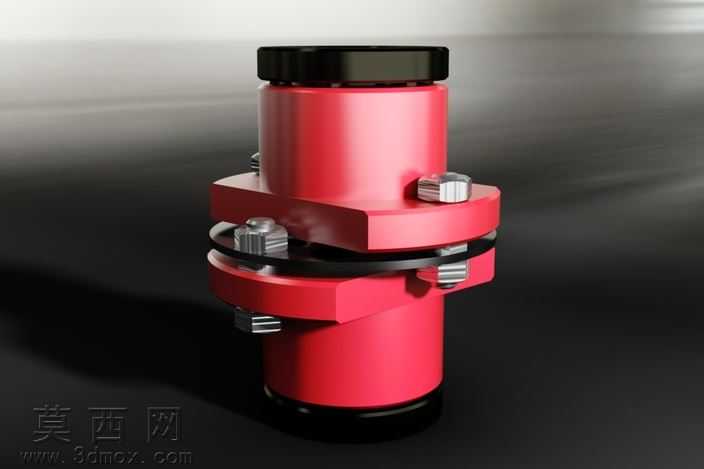

本作品为弹性阻尼耦合传动组件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先对组件的各组成零件进行独立草图绘制与特征建模：两端的法兰连接端采用拉伸凸台、圆周阵列孔位的方式完成，精准还原法兰端面的安装孔分布与密封槽结构；中间的弹性缓冲部分，分别构建了金属隔套、弹性阻尼块、定位卡环、锁紧钢珠等细小零件，对每个零件的倒角、圆角、配合卡槽等细节特征都做了精细化处理，避免出现建模破面、特征缺失的问题。装配阶段采用自下而上的装配逻辑，先完成中间芯轴与弹性块的子装配，通过添加同轴度、端面贴合等配合约束，保证弹性块在芯轴上的周向均匀分布，再依次装配两端的法兰壳体、定位挡圈、锁紧螺母，最后添加爆炸视图配置，将所有零件沿传动轴线方向按装配顺序偏移排布，清晰展示组件的装配层级与零件组成。渲染阶段为不同零件赋予对应材质：法兰壳体与金属结构件赋予调质钢材质，调整金属粗糙度与反射参数，还原金属零件的哑光金属质感；弹性阻尼块赋予丁腈橡胶材质，调整材质的漫反射颜色为暗红色，添加轻微的凹凸纹理模拟橡胶表面的细微质感；密封件与卡环赋予弹簧钢材质，调整高光参数体现薄壁金属件的光泽感；场景采用柔和的影棚环境光，添加主光源与辅助补光，避免零件表面出现过曝或死黑区域，同时开启软阴影效果，让爆炸视图的零件投影自然柔和，清晰区分不同零件的空间位置。结构设计上，该耦合组件兼顾扭矩传递与缓冲减震功能，通过周向均匀分布的弹性阻尼块吸收传动过程中的冲击载荷，两端法兰采用标准安装孔位可适配不同规格的传动轴，定位卡环与锁紧钢珠的设计可防止组件运转过程中出现零件松脱，整体结构紧凑，装配逻辑合理，可直接用于传动系统的结构验证、装配教学演示以及后续的工程图导出。
