小型塑料回收用立式注射成型设备结构

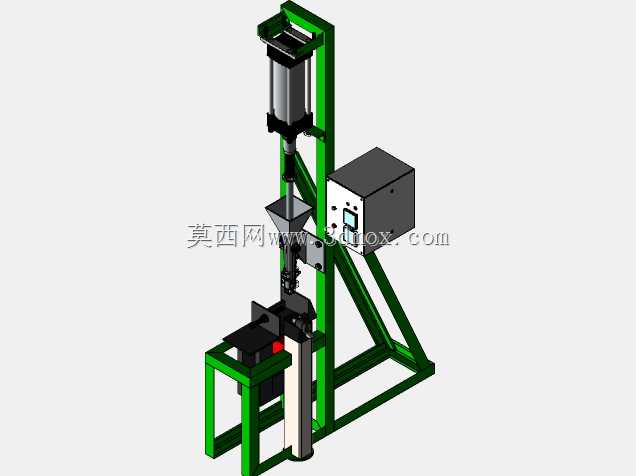

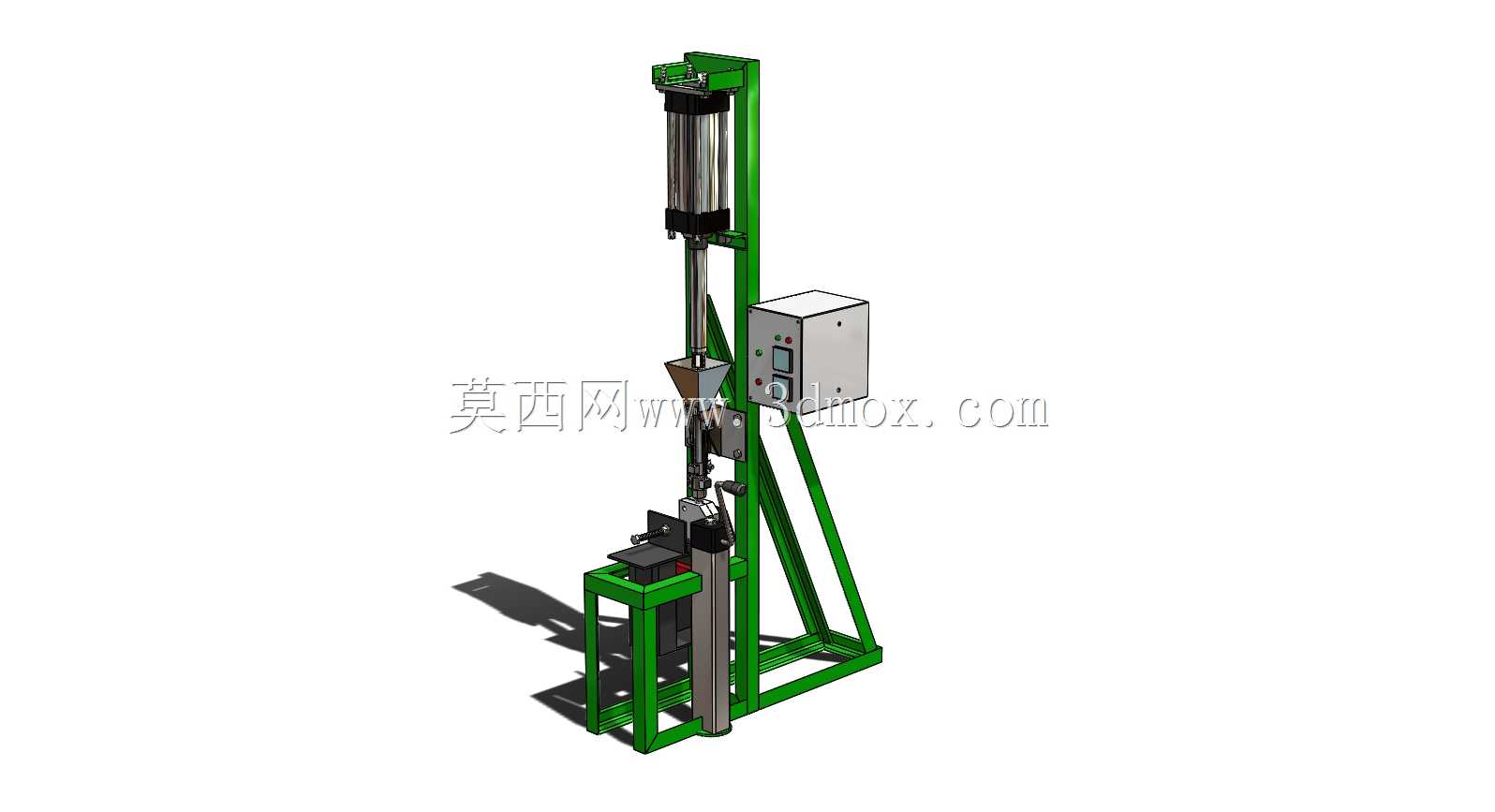

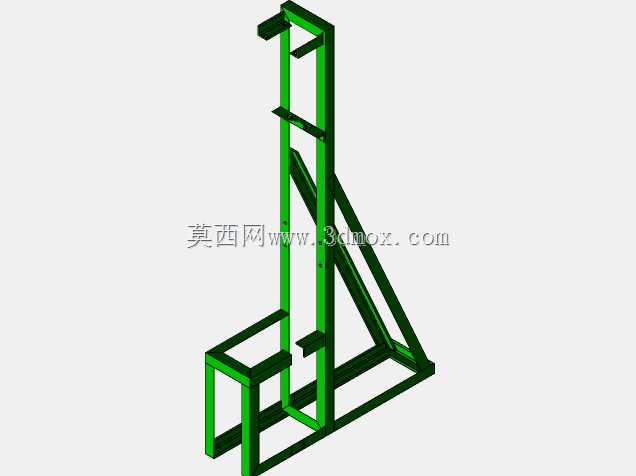

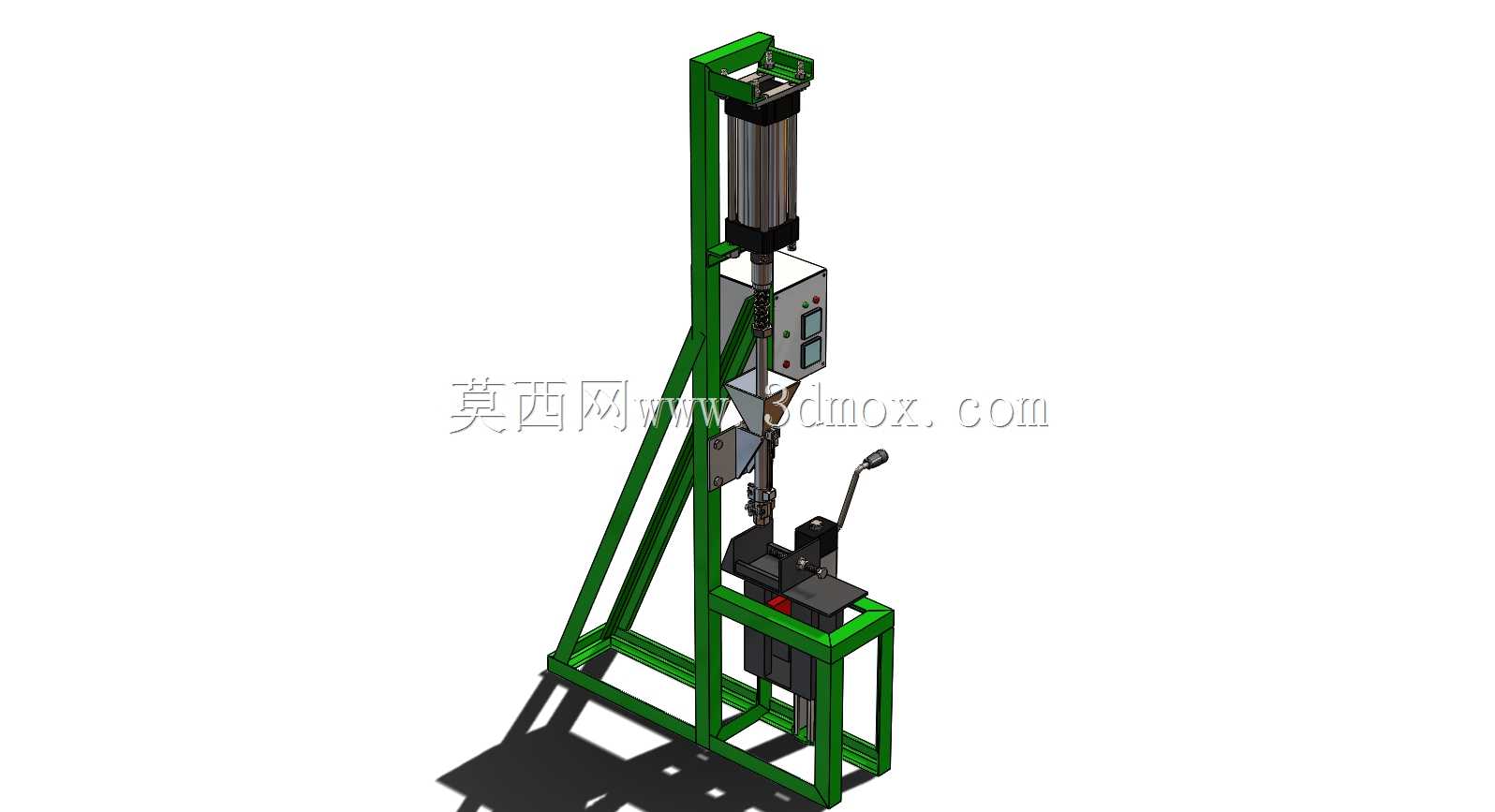

在小批量塑料回收加工场景中，这类立式结构的注射成型设备主要面向边角料、废弃小型塑料件的熔融再成型作业，适配小型加工坊、实验室材料测试、教学实训等对设备占地要求高、单次注射量需求不大的使用场景，不需要配套大型注塑机的复杂上料、冷却辅助系统，可独立完成从塑料粒料/破碎回收料加热熔融到注射入模的完整工序。设备整体采用立式桁架式机架结构，主支撑框架由标准型材焊接拼接而成，底部为方形落地安装基座，预留了地脚螺栓固定孔位，安装时可直接固定在水泥地面或者加厚钢制工作台面上，整体安装占地宽度不足0.8米，纵深尺寸控制在0.7米以内，整体作业高度约2.2米，不需要额外开挖设备基础，普通厂房层高即可满足安装使用要求，设备重心沿垂直注射轴线分布，运行时的振动幅度远小于卧式同规格设备，对安装地面的承重要求更低。

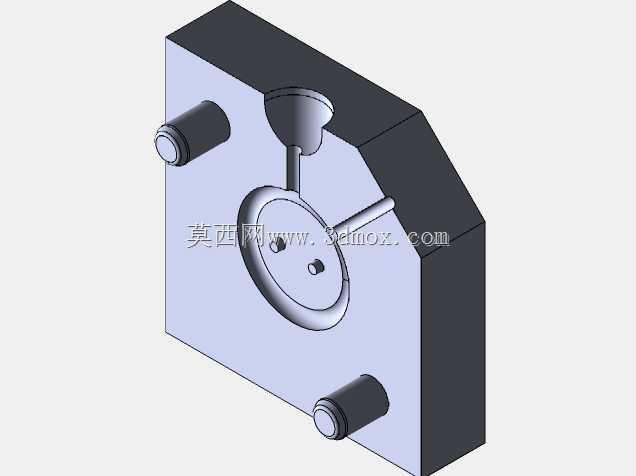

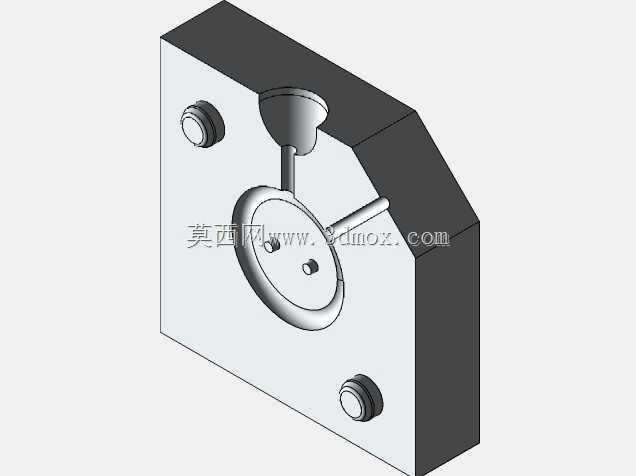

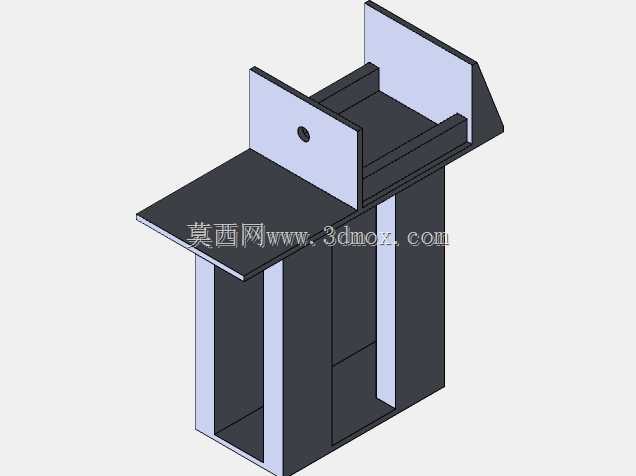

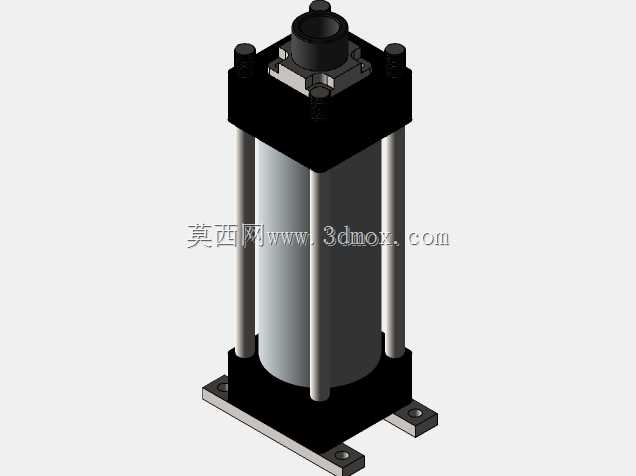

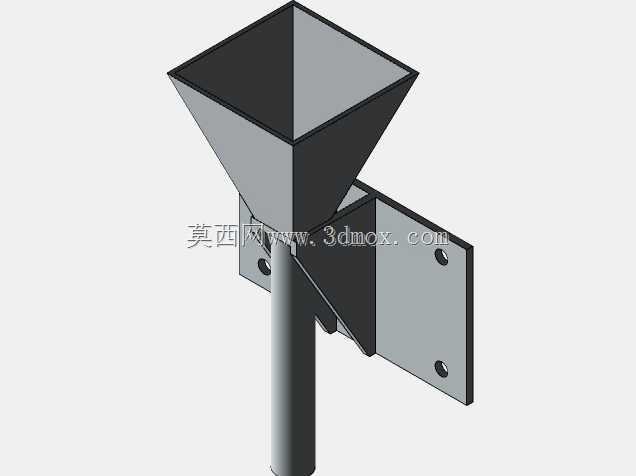

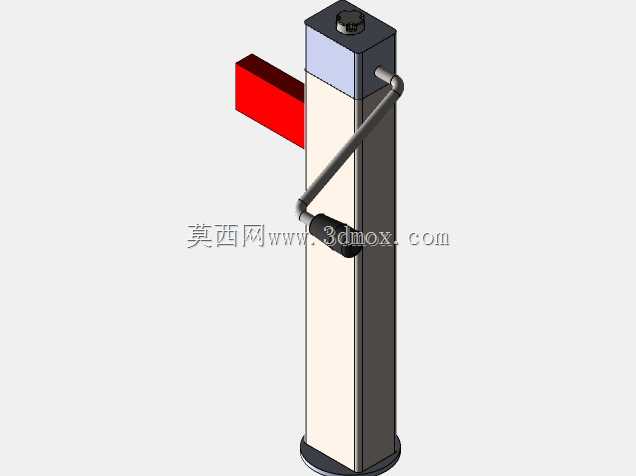

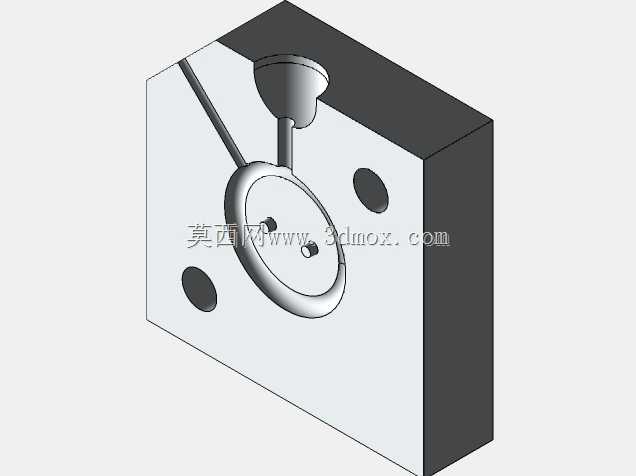

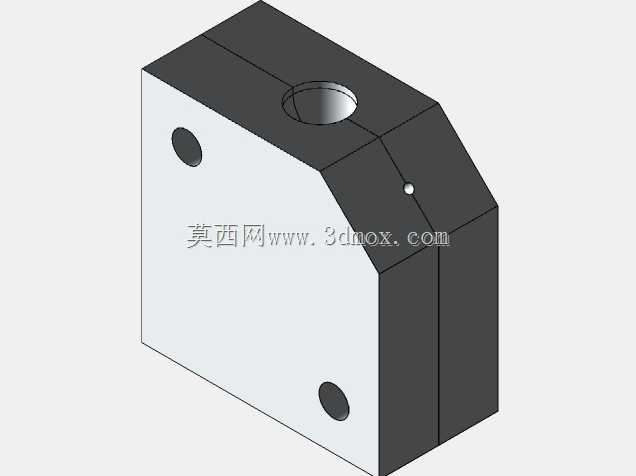

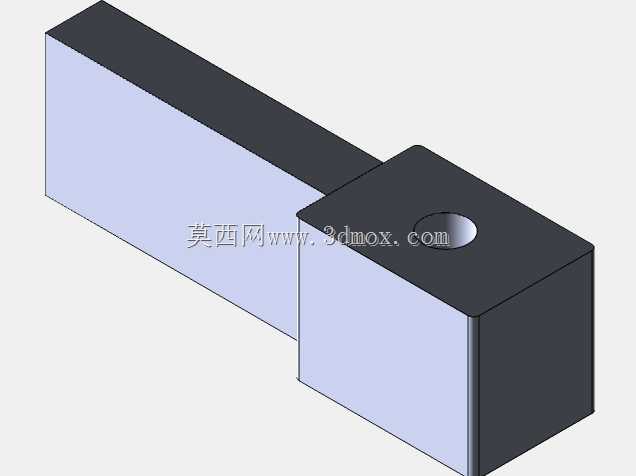

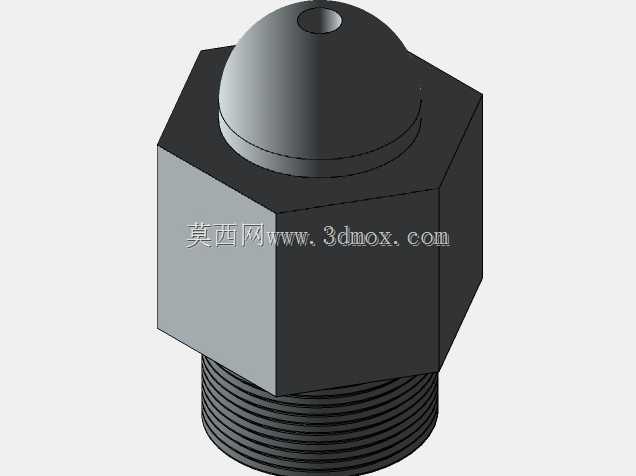

从功能布局来看，设备上部垂直布置气缸驱动的注射压射单元，压射活塞杆与料筒组件同轴安装，料筒外部包覆加热圈，可根据加工塑料的材质调整加热温度区间，将投入料筒的回收塑料破碎料加热至熔融状态，压射动作由气缸提供推力，相比液压驱动结构省去了液压站的配置，整体结构更简洁，维护时不需要定期更换液压油，也不存在液压油泄漏污染加工原料的问题，适配食品接触类小型塑料件的回收试制需求。料筒下方正对模具安装工位，工位处设置了可手动锁紧的模具固定平台，平台带有T型槽结构，可适配不同外形尺寸的小型注塑模具，手动操作杆布置在工位侧方，操作人员站在设备正面即可完成合模、压射、开模取件的全流程操作，控制盒集成在机架中部的侧装支架上，加热温度、压射压力、保压时间的调节按钮与数显屏都布置在操作人员伸手可及的位置，不需要额外走动即可完成参数调整。

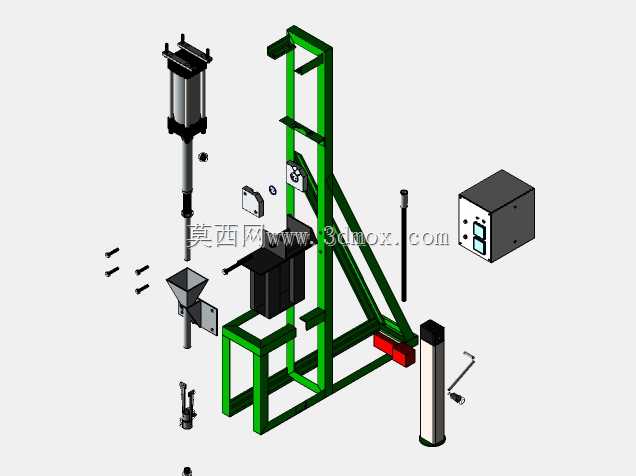

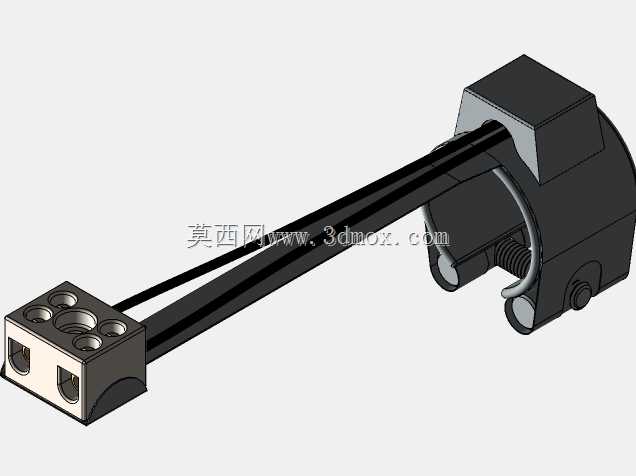

设计过程中优先考虑了小型回收作业的操作便捷性，将所有需要日常维护的部件都布置在设备外侧：加热圈的接线端子集中在机架中部的接线盒内，更换加热圈时不需要拆解机架主体；料筒的清理口设置在料筒侧下方，更换加工塑料材质时可快速打开清理口完成料筒内部残料的清理，避免不同材质塑料混料影响成型件质量；气缸的进气过滤减压阀安装在机架上部外侧，日常排水、检查气压状态时不需要登高或者拆解设备外罩。机架的斜向支撑筋采用三角形稳定结构，在压射气缸输出最大推力时，机架的形变量控制在0.2mm以内，可保证压射过程中料筒与模具浇口的同轴度，避免出现溢料、注射压力不足导致的成型件缺胶问题。

设备的操作安全设计也贴合小型作业场景的需求，在模具工位外侧预留了安全防护挡板的安装位，可根据使用需求加装透明亚克力防护板，防止开模取件时的熔融料喷溅风险；压射动作设置了双手启动的预留接线点位，加装控制按钮后可避免单手操作导致的压手风险。气路管线全部沿机架型材的内侧凹槽布置，外部看不到裸露的管线，既避免了日常操作中剐蹭管线导致的漏气问题，也让设备整体外观更整洁，清理设备表面的加工碎屑时不会被管线勾住清洁工具。对于需要开展小型塑料回收试制、小批量定制塑料件生产的场景，这类设备不需要复杂的配套设施，接通压缩空气与电源即可投入使用，相比大型注塑机的开机预热等待时间更短，单次换模调整时间可控制在15分钟以内，适配多品种小批量的柔性加工需求。
