3D打印机末端挡块限位安装支架

　　在桌面级FDM3D打印机的运动轴系布局里，末端限位挡块的安装支架是很容易被忽略但直接影响打印起始位精度的小结构件，很多DIY机型或者改装机型在调整轴行程、更换限位触发方式的时候，都会遇到原厂支架适配性不足的问题，这款支架就是针对sigma型材的安装场景设计的专用固定结构。

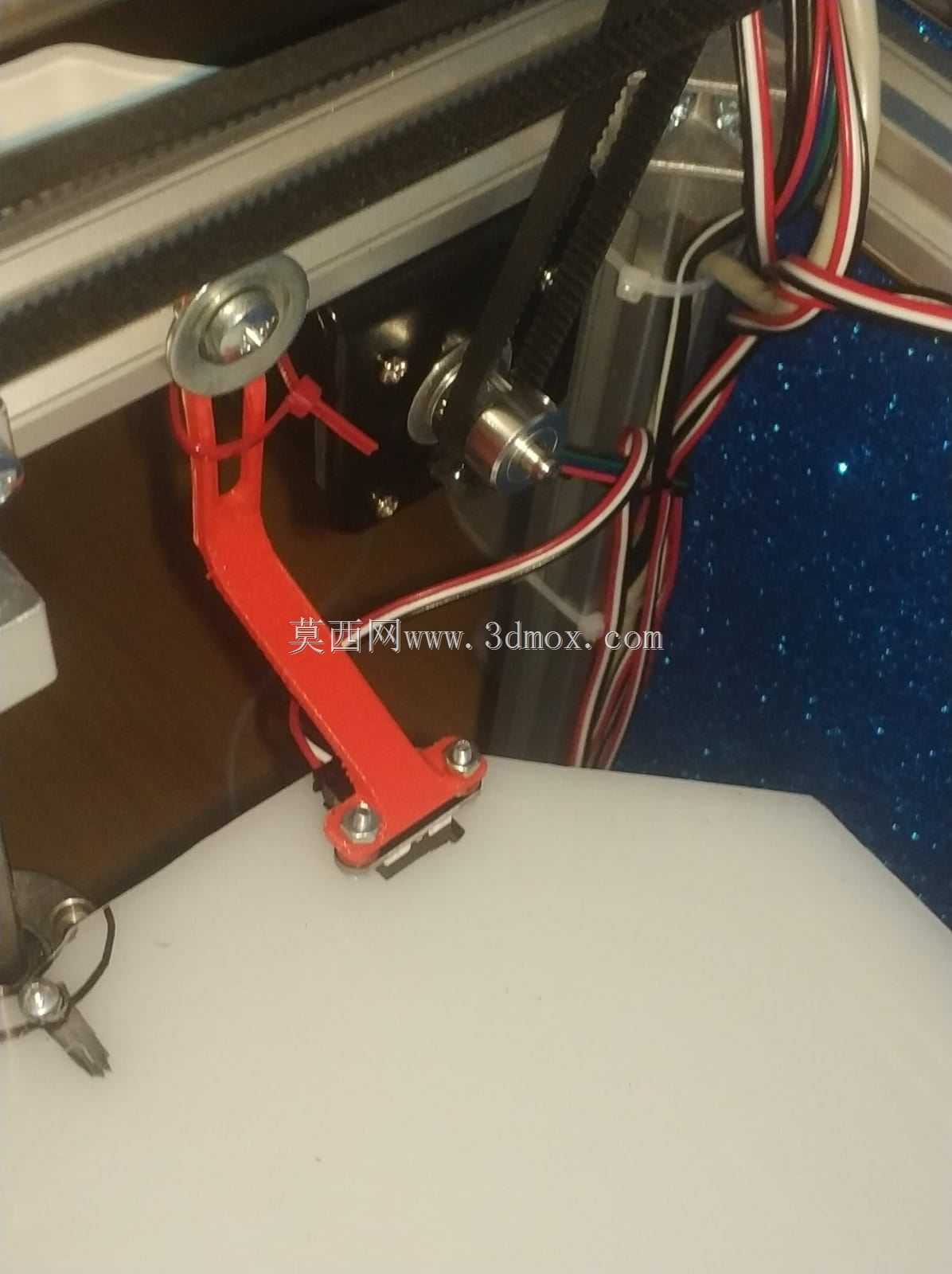

　　从实际装机的场景来看，这类支架主要用在X轴或者Y轴的运动行程末端，用来固定机械式限位开关或者光电限位的触发挡片，当运动轴的滑台运行到行程极限位置时，滑台上的触发块会接触到限位开关，给控制系统发送停止信号，避免滑台超程撞击机架造成皮带错位、打印头磕碰热床这类故障。不同于市面上常见的直角L型支架，这款支架在结构上做了折弯延伸的挂钩式结构，不需要额外在型材上打过多的安装孔，直接卡入sigma型材的滑槽之后，用两个M3或者M4的T型螺母就可以完成锁紧固定，安装的时候可以沿着型材滑槽方向灵活调整位置，匹配不同行程长度的轴系限位需求，调整到位之后拧紧螺丝就不会出现位移偏移，能保证每次回零的位置一致性。

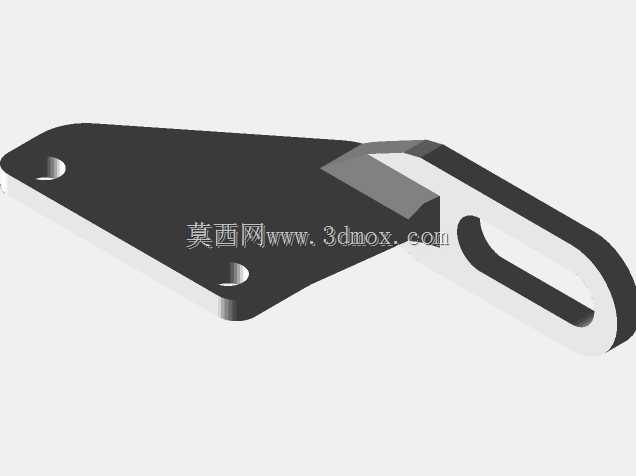

　　设计的时候首先考虑的是安装边界的适配性，支架的平板安装区域预留了两个沉头安装孔，孔位间距刚好匹配sigma型材的滑槽标准间距，沉头深度可以让螺丝安装之后表面完全齐平，不会突出表面干涉滑台的运动路径；延伸出来的折弯挂钩结构一方面可以卡在型材的侧边，起到安装预定位的作用，单人装机的时候不需要手扶就可以直接拧螺丝，另一方面这个挂钩结构也可以作为走线的固定位，把限位开关的线材顺着挂钩边缘整理固定，避免线材散落在运动路径上被滑台剐蹭扯断。

　　从结构强度的角度考虑，支架整体采用薄板折弯成型的结构，在保证安装刚度的前提下尽可能减少材料占用，折弯处做了圆角过渡，避免应力集中导致的断裂问题，毕竟3D打印机在运行的时候会有持续的小幅振动，支架如果刚度不足，长期使用之后会出现位置偏移，导致回零误差变大，直接影响首层打印的附着力和整体打印尺寸精度。支架的触发端平面做了平整度处理，和限位开关的触发面可以完全贴合，不会出现点接触导致的触发信号不稳定问题，触发位置的重复精度可以控制在0.1mm以内，完全满足桌面级3D打印机的精度要求。

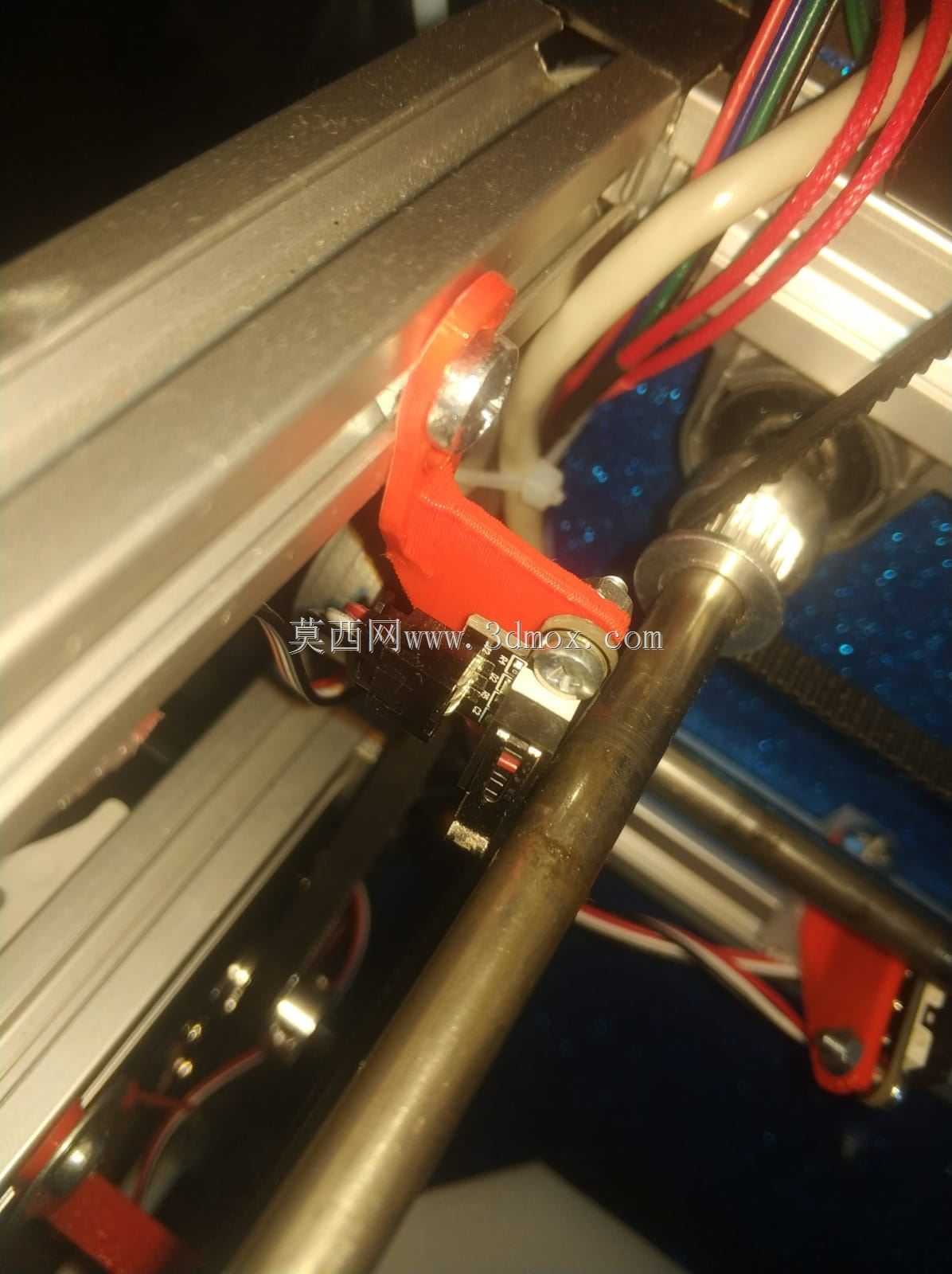

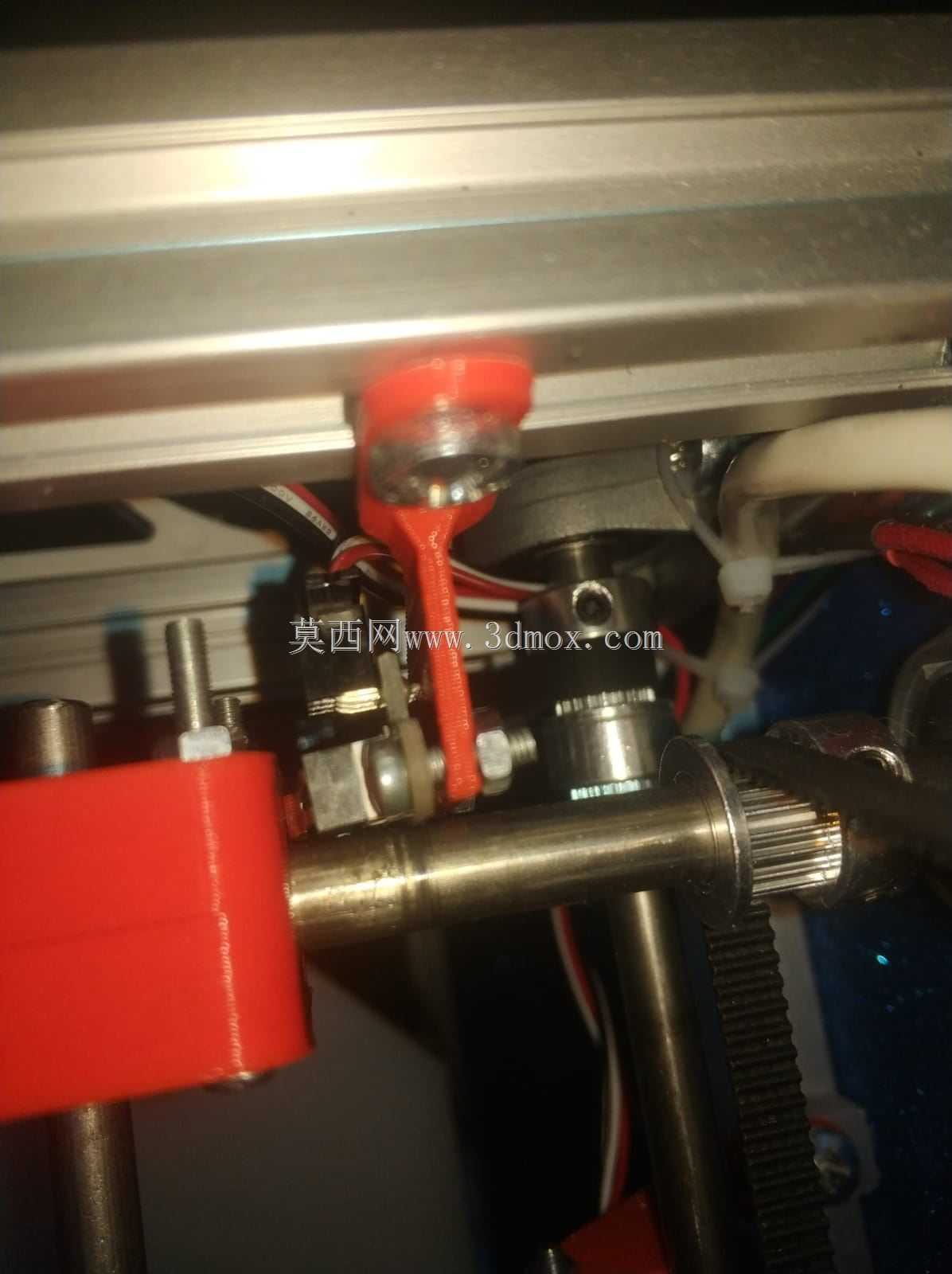

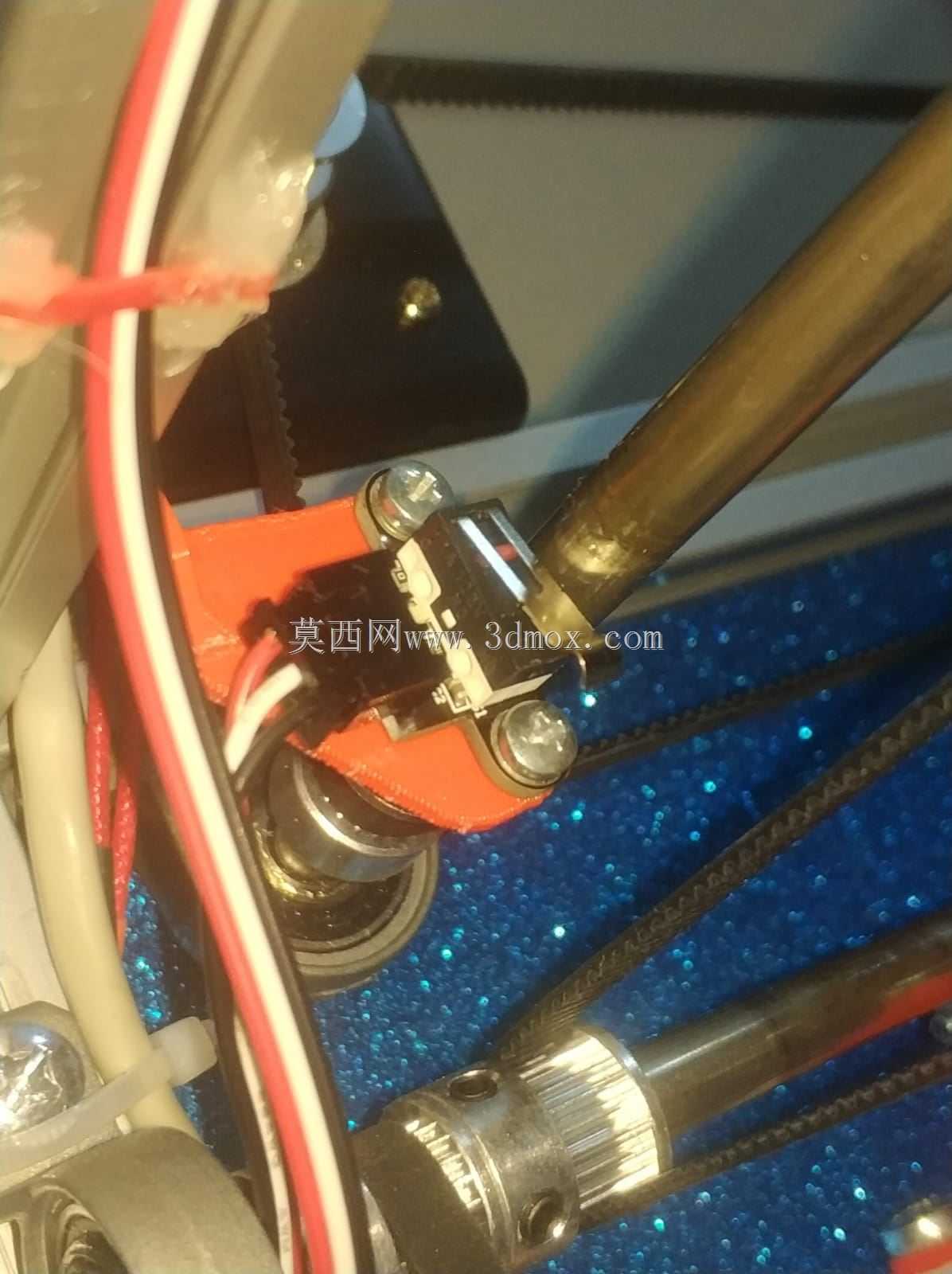

　　实际装机调试的时候，这款支架的适配性很强，不管是原厂组装的整机还是用户自行改装的机型，只要是采用sigma型材作为机架轴系的结构，都可以直接安装使用，不需要额外做二次打磨或者打孔修改。安装的时候只需要先把T型螺母预放到型材滑槽里，把支架的挂钩卡到型材侧边对齐孔位，带上螺丝之后先不要完全锁紧，手动移动滑台到需要的限位位置，调整支架的前后位置，让滑台触发限位的时候刚好处于行程的安全极限位置，既不会因为限位位置太靠内损失有效打印行程，也不会因为位置太靠外导致滑台超程撞击，调整到位之后锁紧两颗固定螺丝，再把限位开关固定到支架的安装平面上，整理好线材就可以完成安装，整个调试过程不需要复杂的测量工具，有经验的装机人员几分钟就可以完成调整。

　　不同于很多3D打印自制的支架容易出现温度变形、强度不足的问题，这款支架的结构设计也适合采用金属板材冲压或者CNC加工制作，当然用户也可以自己用PETG或者ABS材料通过3D打印制作，结构本身的壁厚设计预留了足够的打印余量，打印的时候不需要加太多支撑就可以获得不错的强度，完全能满足长期使用的需求。在日常设备维护的时候，如果需要调整轴的行程或者更换限位开关，只需要松开螺丝就可以重新调整位置，不需要拆卸整个机架的结构，维护便利性比一体式的机架结构好很多。
