工业熨烫工作台结构三维设计

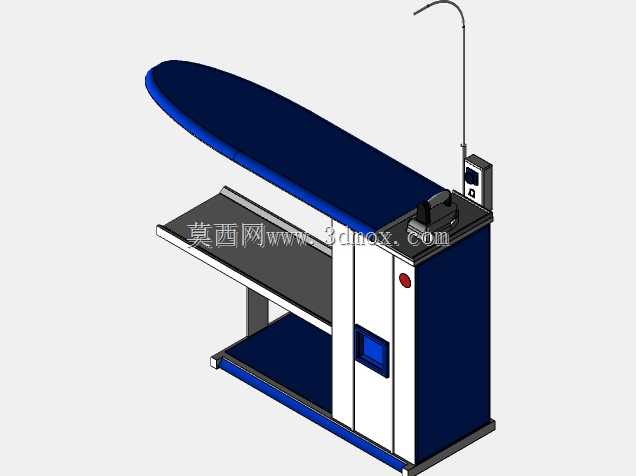

这款工业熨烫设备主要面向服装批量加工、干洗连锁中央工厂、制服生产车间等场景设计，区别于家用小型熨烫板，其结构设计完全匹配长时间连续作业的工业生产需求，可承接成衣、面料、家纺制品的整烫工序，是服装后道整理环节的核心作业工位。从实际使用场景出发，设备采用长条形弧面熨烫作业面，作业面边缘做了圆弧过渡处理，避免熨烫过程中刮蹭面料，作业面表层预留了均匀的透气孔位，可配合内置吸风结构实现熨烫时的面料吸附固定，防止面料移位产生熨烫褶皱，同时能快速带走熨烫产生的高温水汽，避免面料返潮影响整烫效果。设备主体采用柜式集成结构，下部设置分层置物平台，可临时放置待熨烫面料、成衣以及熨烫辅助工具，中部柜体集成了蒸汽发生控制模块、吸风动力模块的安装位，柜体侧面设置了操作按钮与状态显示窗口，作业人员站立操作时无需大幅转身即可完成设备参数调节，符合人体工程学的作业动线设计。设备右侧集成了熨斗放置位与蒸汽管线导向支架，可弯曲的金属导向臂能根据作业人员的操作习惯调整位置，避免蒸汽管线拖拽干扰熨烫动作，同时预留了管线的收纳余量，防止长期弯折造成管线破损。从结构设计思路来看，整体框架采用方管焊接作为承重基体，外部覆盖钣金护板，兼顾结构刚性与外观整洁性，设备底部设置了可调支撑脚，可根据车间地面的平整度调整设备水平度，避免作业时设备晃动影响熨烫精度。设备的安装边界需要预留足够的操作空间，设备后侧需要预留150mm以上的间隙用于管线排布与散热，左右两侧需要预留至少600mm的操作空间，方便作业人员取放加工物料，设备整体高度适配站立作业的标准高度，作业面距离地面高度控制在850mm左右，适配多数作业人员的操作高度需求，降低长时间作业的疲劳感。设备的置物平台做了承重加强设计，单层可承载不超过30kg的物料重量，满足批量加工时的临时物料存放需求，柜体的检修门采用快拆结构，日常维护时无需专用工具即可打开柜门，对内部的蒸汽管路、电气线路、吸风组件进行检修维护。熨烫作业面采用了耐高温的复合材料表层，可承受200℃以上的持续接触温度，长期使用不会出现表层变形、鼓包的问题，作业面的弧形设计专门适配衣物肩部、领口等曲面部位的整烫需求，无需额外配置辅助烫枕即可完成多数曲面部位的整烫作业。设备的电气控制部分做了独立的隔舱设计，与蒸汽管路、水汽通路完全分隔，避免蒸汽渗漏造成电气短路的安全隐患，隔舱内部预留了走线槽位，所有线路均做了耐高温防护处理，适配设备内部的高温工作环境。从三维建模的角度来看，该模型完整还原了设备的装配关系，所有钣金件的折弯参数、焊接位置、安装孔位都做了精准还原，可直接用于设备的生产出图、结构优化，也可作为服装车间布局规划的设备占位模型使用，帮助设计人员完成车间工位排布、管线走向规划的工作。在实际选型应用中，该结构可根据不同的产能需求调整作业面长度，也可在原有结构基础上加装摇臂式蒸汽喷枪、去渍组件等扩展功能模块，适配不同类型加工企业的整烫工序需求，设备的整体结构紧凑，无需复杂的地基安装，放置在平整的车间地面上调整好支撑脚即可投入使用，安装调试难度低，适合中小规模服装加工企业的产线配置需求。
