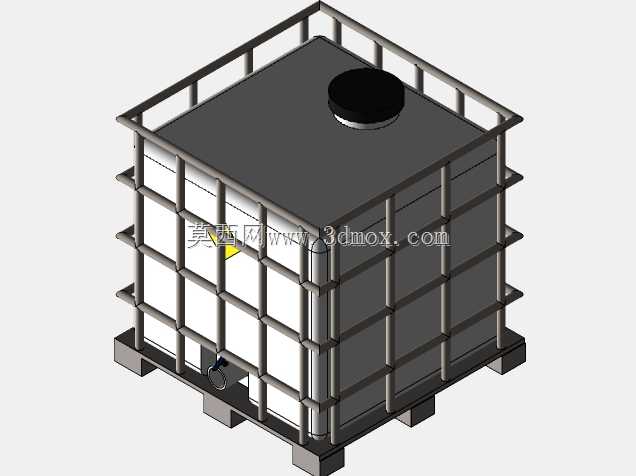

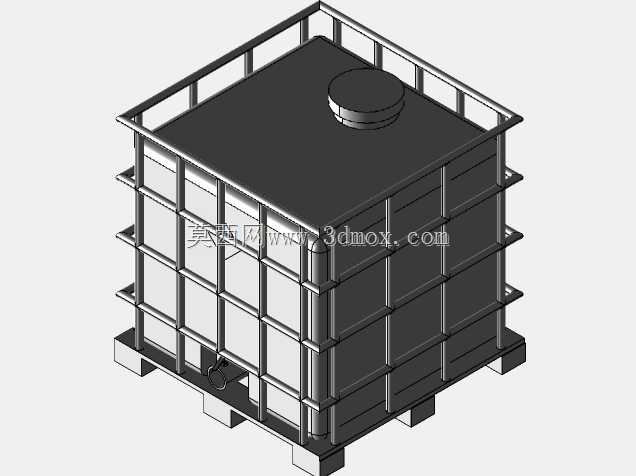

工业用吨装集装储液罐结构设计

在化工原料中转、车间液体物料暂存、散装水剂运输场景里，这类带金属外框架的立方储液容器是普及率极高的单元化储运载体，区别于传统圆桶堆叠效率低、转运易磕碰的问题，该结构完全适配标准叉车作业孔位，可实现多层堆码，大幅提升仓储空间利用率。从实际使用需求出发，内胆采用一体成型的立方结构设计，顶部预留大口径灌装口，满足快速投料、灌装的作业要求，灌装口带密封压盖结构，可避免储运过程中液体挥发、洒漏以及外界杂质进入罐内；罐体底部低位设置排液阀接口，安装阀门后可实现重力自流排液，无需额外配置泵送设备就能完成罐内液体的排空作业，排液位置的下沉设计能最大限度减少罐内残液留存，降低物料浪费与清洗难度。外部的金属防护框架采用方管焊接成型，框架顶部设置围栏式护边，一方面在堆码时可对上层罐体起到定位限位作用，避免堆垛滑移，另一方面可保护顶部灌装口不受外力撞击，框架的竖向与横向筋条均匀分布，完全贴合内胆外壁的受力点，在满载状态下可将内胆的侧胀力均匀分散到框架结构上，避免内胆因液体静压力出现鼓胀变形甚至破裂的问题。框架底部集成标准托盘结构，四个方向均预留叉车叉齿进入空间，不管是手动液压叉车还是机动叉车都能从任意方向完成叉取作业，适配车间、仓库、物流场站等不同作业场景的转运需求，托盘底部的支撑脚在堆码时可嵌入下层罐体顶部框架的定位槽内，堆码三层时也能保证整体结构稳定性，不会出现侧滑倾覆风险。设计过程中需要重点考量几个边界条件：首先是内胆的壁厚分布，灌装口周边、底部排液口周边、与框架筋条接触的位置需要做局部加厚处理，避免应力集中导致的开裂；其次是框架的焊接强度，满载状态下整罐重量超过一吨，框架的焊缝需要满足反复叉取、堆码的动载要求，所有焊接位置做打磨钝化处理，避免毛刺划伤作业人员或者损坏内胆外壁；再者是整体外形尺寸严格匹配国际标准集装箱的内部装载边界，单个罐体的长宽尺寸刚好适配集装箱内宽，可实现整齐排布，不留过多间隙，提升长途运输的装载效率。在实际工况里，这类储液容器可存储酸碱类化工原料、工业水剂、食品级液体等不同介质，设计时可根据存储介质的特性调整内胆材质，框架的表面处理也可根据使用场景做镀锌、喷塑等不同工艺，提升户外使用或者腐蚀环境下的结构使用寿命。排液阀的接口尺寸做通用化设计，可适配不同规格的快装接头、软管接口，满足不同作业场景的排液连接需求，不需要额外配置转换接头就能直接对接车间的物料输送管路。顶部的灌装口尺寸兼顾灌装速度与密封性能，大口径设计可满足大流量灌装的作业要求，同时密封结构可承受一定的内部正压，避免在温度变化导致罐内压力波动时出现渗漏问题。框架的顶部护边高度经过反复校核，既不会遮挡灌装口影响灌装作业，又能在发生碰撞时首先承接外力，保护灌装口与罐体顶部结构。在三维建模过程中，内胆与框架的配合间隙需要严格控制，间隙过小会导致装配困难，温度变化时内胆膨胀会与框架发生硬挤压，间隙过大会导致罐体在框架内出现窜动，转运过程中产生撞击噪音甚至磨损内胆，因此在框架筋条与内胆接触的位置可预留微小的缓冲间隙，或者加装橡胶缓冲垫，提升整体结构的使用稳定性。托盘部分的叉齿孔高度与宽度适配主流叉车的叉齿尺寸，孔位内部做加强筋设计，避免叉取时叉齿顶撞导致托盘结构变形，支撑脚的承重面积经过核算，满载时放置在普通硬化地面上不会出现下沉或者压痕，满足车间地面的承载要求。
