工业用立式表面处理电子流设备结构

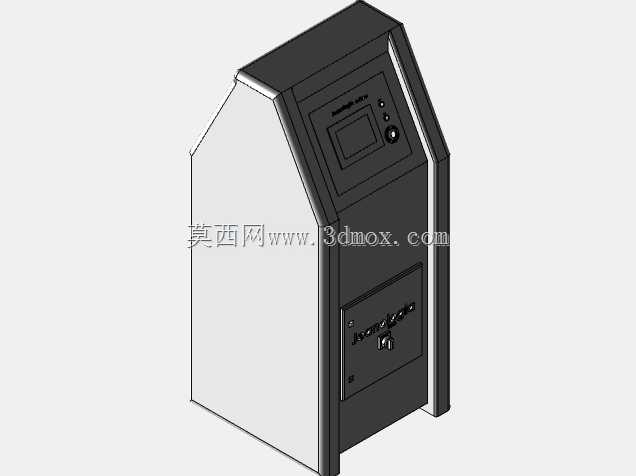

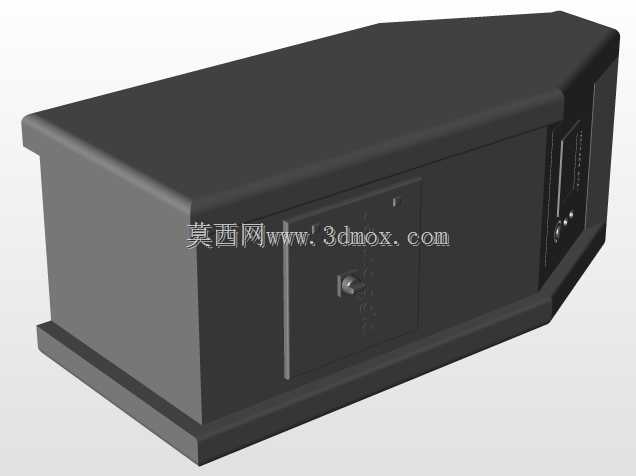

这套立式结构的电子流处理设备，主要面向金属零部件表面精整处理的产线工位设计，常见于中小型机加工车间、五金制品厂的表面处理工段，可独立布置在产线末端作为单工位处理单元，也可通过接驳台接入连续式处理产线，适配多批次小批量的工件表面改性、残屑清理、表层应力匀化工序。设备整体采用立式落地机柜结构，主体框架采用冷轧钢板折弯焊接成型，外部覆盖可拆卸式钣金护板，护板与框架之间预留走线与通风间隙，既能够隔绝内部高压发生模块的电磁干扰，也可避免作业人员误触内部带电组件，护板表面做哑光喷塑处理，减少车间照明反光对操作面板的视觉干扰。

从功能分区来看，设备上部倾斜布置人机交互操作区，倾角设置符合成年操作人员站立操作的视觉角度，无需过度低头或抬臂即可完成参数设置、运行状态监控操作，面板集成触控显示屏、状态指示灯、急停按钮与功能按键，操作区下方设置带锁的维护舱门，日常运维时打开舱门即可完成滤芯更换、线路检修、模块校准作业，无需拆解整机护板。设备下部为工件处理腔与介质存储单元，处理腔采用密封式结构设计，作业时腔门闭合形成封闭处理空间，避免电子流介质外溢影响车间环境，腔体内置工件定位工装接口，可根据待处理工件的外形更换适配的夹持治具，兼容平板类、轴类、小型异形结构件的装夹需求。

设计过程中优先考虑了车间现场的安装适配性，设备底部设置可调式支撑脚，可根据地面平整度调整设备水平度，无需额外浇筑安装基础，普通硬化车间地面即可满足放置要求，设备背部预留电源接口、排风接口与通讯接口，可直接对接车间的集中排风系统与生产管理网络，实现处理参数的上传与作业记录追溯。整机的外形轮廓做了切角收边处理，避免直角结构在车间人员走动、物料转运过程中发生磕碰，机柜两侧预留内嵌式搬运扣手，方便设备进场安装时的移位与定位。

内部结构布局上，高压发生模块、控制模块与介质循环模块采用分层布置，高压模块单独设置在带电磁屏蔽的独立舱室内，与控制单元之间做绝缘隔离，避免高压脉冲干扰控制信号的稳定性；介质循环单元布置在设备最底部，降低整机重心，提升设备运行时的稳定性，循环管路采用快插式接头连接，后期维护时可快速拆解更换管路与密封件，减少停机维护时长。设备的散热系统采用下进风上出风的流道设计，进风口设置可拆卸式防尘滤网，避免车间内的金属粉尘进入设备内部堆积在电子元件上，出风口设置在设备顶部后侧，排出的热风不会直吹操作人员，也不会影响车间内其他设备的运行。

在实际应用场景中，这类设备可替代传统的人工喷砂、化学酸洗等表面处理工序，处理过程无化学废液排放，处理后的工件表面粗糙度均匀，不会产生传统工艺的过腐蚀、喷砂凹坑等缺陷，尤其适合精密五金零件、汽车小零部件、电子金属结构件的表面预处理工序，处理后的工件可直接进入喷涂、镀膜、焊接等后续工序，无需额外的清洁处理。设备的操作逻辑做了简化设计，操作人员仅需调用预设的工件处理程序，装夹工件后启动即可自动完成全流程处理，无需专业的高压设备操作资质，经过简单培训即可上岗操作，适配中小制造企业的人员配置现状。
