带悬臂灯架的工业操作工作台结构设计

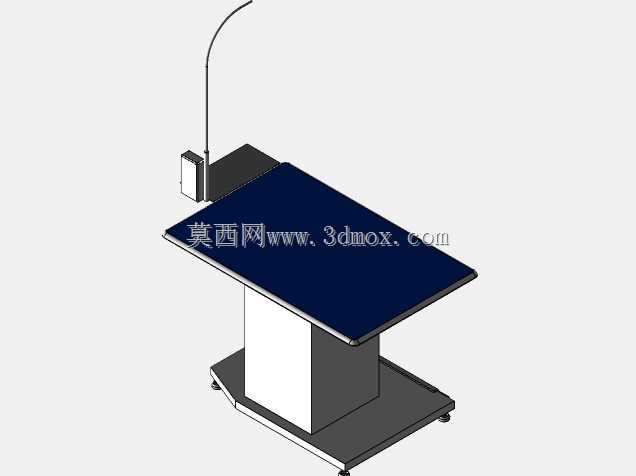

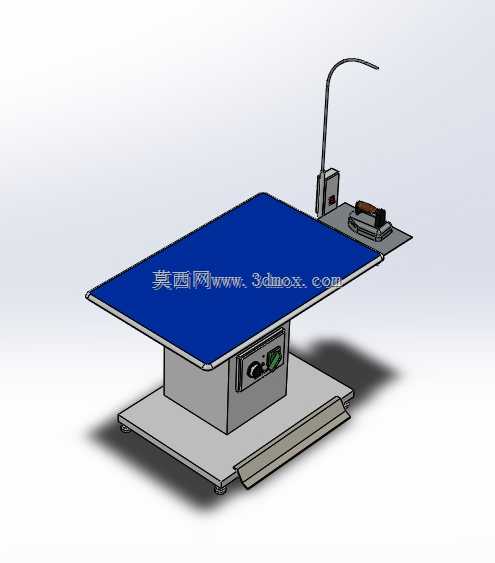

这款带悬臂照明结构的操作工作台，主要面向工业生产环节里的精细装配、工件检测、小型部件调试等作业场景设计，在电子元器件组装、小型机械部件修配、实验室试样处理等场景下都能适配使用。从实际使用需求出发，工作台的台面采用了深蓝色高耐磨面板设计，面板边缘做了圆弧包边处理，既可以避免作业过程中尖锐边角剐蹭操作人员手臂，也能防止放置在台面上的小型工件、工具从边缘滑落，台面的承重设计按照常规工业作业的负载要求规划，可承载不超过150kg的作业工具与待加工工件，满足绝大多数轻型装配、检测作业的承重需求。

设备的支撑结构采用立柱式设计，立柱主体为方管焊接框架结构，外部做了白色喷塑处理，既提升了结构的抗锈蚀能力，也能在车间环境下保持外观整洁，立柱内部预留了走线空间，可将照明线路、后续拓展的电动工具供电线路从内部穿引，避免线路外露造成的剐蹭、绊倒风险。底座部分采用了方形低重心结构设计，底座四角安装了带刹车的万向脚轮，既可以根据作业需求灵活移动工作台的摆放位置，在到位后踩下刹车即可实现位置固定，不会在作业过程中出现滑移；底座的低重心设计也保证了在台面放置较重工件、或者悬臂灯架调整到最大伸展位置时，整个设备不会出现倾翻风险，安装边界上，设备整体占地尺寸约为1200mm*800mm，常规车间通道、工位间隔都能满足摆放要求，不需要额外预留过大的安装空间。

悬臂灯架是这款工作台的特色功能结构，灯架采用可弯折定型的金属悬臂设计，悬臂从工作台后侧的立柱位置延伸而出，最大伸展高度可达到台面以上1200mm，灯头位置可以任意调整照射角度，能够根据作业位置的实际需求，将照明光线精准投射到作业区域，避免车间顶部照明产生的阴影影响精细作业的视线，灯架的供电模块集成在立柱后侧的安装盒内，设置了独立的控制开关，操作便捷。

从设计思路上看，这款工作台没有采用复杂的多功能集成结构，而是围绕基础作业的核心需求做优化，首先保证了台面作业空间的完整性，没有在台面上设置多余的凸起结构，最大化利用台面的可用面积；其次在结构稳定性上做了冗余设计，立柱与底座、台面的连接位置都采用了焊接加螺栓紧固的双重固定方式，长期使用不会出现连接松动的问题；外观配色上采用深蓝台面、白色立柱、黑色底座的搭配，耐脏易清洁，适合车间多粉尘、多油污的使用环境，日常维护只需要擦拭表面即可保持整洁。

在实际选型适配时，需要注意作业场景的地面平整度，如果地面坡度超过5度，需要调整脚轮的高度来保证台面水平，避免台面上的圆形工件出现滚动；悬臂灯架调整角度时不要过度弯折悬臂根部，避免金属疲劳导致悬臂断裂；日常使用时不要超过台面的额定承重放置重物，避免台面变形影响平面度。这款工作台的结构设计没有冗余的复杂机构，所有部件都围绕作业实用性配置，既可以作为独立的作业工位使用，也可以多台拼接组成流水线的作业段，适配不同规模的生产作业布局需求。
