带支架卧式物料输送处理设备结构

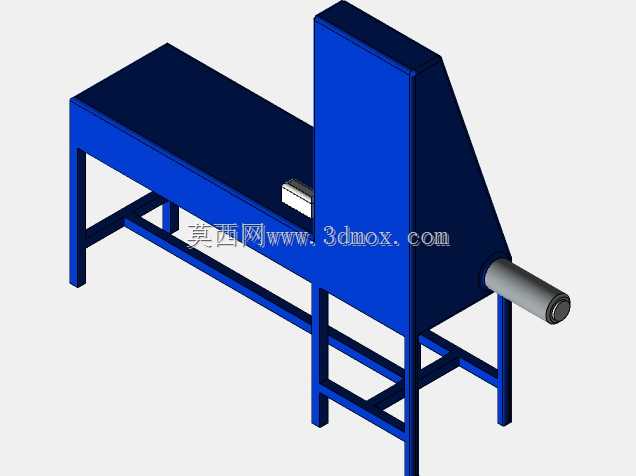

在中小型加工车间的零散物料转运、边角料回收以及颗粒状原料的短距离输送场景里，这类带一体式料斗的卧式架体设备是非常实用的工位级配套装置，很多时候不需要接入整条长距离输送线，单台设备就能完成工位间的物料导送、初步筛分前的喂料动作，适配五金加工、农副物料初加工、塑料破碎料输送等多个零散作业场景。从实际使用的角度看，设备的核心功能是承接上方工位落下的物料，通过内置的输送结构将物料从卧式架体的一端导送至另一端的出料口，侧置的立式料斗结构做了倾斜导料面设计，能避免物料在料斗内部架桥、卡滞，哪怕是带有一定棱角的破碎料、或是流动性一般的粉状混合物料，都能顺着倾斜面滑入输送腔，不会出现积料堵料的情况。做结构设计的时候，首先要考虑的是架体的承重稳定性，整个设备的支撑采用方管焊接的框架式结构，四条支腿做了横向的连接拉杆加固，避免设备运行过程中因为输送结构的振动出现架体晃动感，支腿底部预留了安装固定的孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以加装可调脚杯来适配不平整的车间地面，调整设备的水平度，保证输送过程中物料不会往单侧偏移。设备的外形尺寸适配常规的车间工位间距，整体长度控制在1.2米到1.8米的区间内，卧式架体的台面高度在750毫米左右，刚好匹配普通操作工位的接料高度，操作人员不需要弯腰就能完成出料口的物料承接，侧置的料斗高度不超过1.4米，上方工位落料的高度差控制在合理范围内，不会因为落料冲击过大导致料斗变形。设计过程中特意将输送驱动端设置在架体的出料侧，也就是图中伸出轴的位置，这个位置可以直接配套链轮、皮带轮连接减速电机，驱动内置的输送绞龙或是皮带结构，驱动端的安装座做了加厚处理，能承受驱动运转时的径向扭矩，不会因为长期运行出现连接位松动。料斗和卧式架体的连接位置做了满焊密封处理，避免粉状物料从连接缝隙漏出，料斗的倾斜角度设置为55度，这个角度是经过实际物料流动性测试选定的，既能保证物料顺畅下滑，又不会因为角度过陡导致料斗整体高度过高，占用过多的竖向安装空间。架体的上层台面做了平整的封板设计，日常清理的时候可以直接擦拭台面的落料，不会有积料藏在框架缝隙里，支腿之间的横向拉杆除了加固作用之外，还可以作为电气控制元件的安装位，不需要额外做安装支架，节省设备周边的占用空间。在安装边界的考量上，设备的出料侧需要预留至少300毫米的操作空间，方便接料容器的放置和更换，料斗的上沿需要和上方落料工位的出料口保持100到150毫米的间距，预留出物料下落的缓冲空间，同时方便日常检查料斗内部的物料流动情况，驱动端的外侧需要预留200毫米的检修空间，方便后期对驱动组件做润滑、紧固等维护操作。这类设备的结构没有复杂的异形曲面，建模的时候优先采用焊接结构的实体建模逻辑，所有的方管、板材连接位都预留了合理的焊接收缩余量，安装孔位的位置公差控制在0.5毫米以内，保证实际加工的时候能直接按照三维模型下料焊接，不需要二次调整孔位。料斗内部的导料面做了圆弧过渡处理，没有直角死角，避免物料长期堆积在角落出现变质、结块的情况，输送腔的内壁做了光滑处理，减少物料输送过程中的摩擦阻力，降低驱动功率的损耗。在实际选型适配的时候，可以根据输送物料的特性调整输送腔的内部宽度，比如输送密度较大的金属破碎料的时候，可以适当加厚架体的板材厚度，提升整体承重能力，输送轻质的塑料颗粒、农副物料的时候，可以适当降低架体的板材厚度，控制设备的整体自重，方便移动换位。
