带延伸进料台的布料压整加工设备

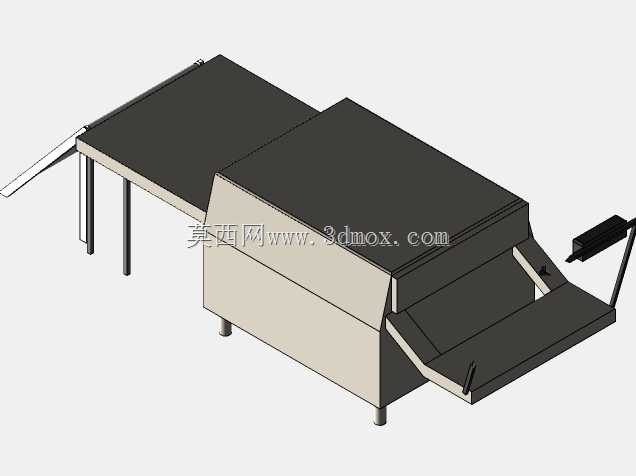

该设备主要面向纺织面料后整理加工环节，可对接前端面料裁切、印花工序，完成布料的预压、整平与定型输出，常见于中小型服装加工厂、家纺生产车间的面料预处理工段，也可适配无纺布、复合衬布等柔性片状材料的压合作业，替代传统人工抻展布料的低效操作，降低面料褶皱、偏移导致的后续裁切废品率。从结构布局来看，设备采用分体式台架设计，左侧延伸出长条形进料平台，平台高度与主机进料口保持齐平，平台下方设置三根等距分布的圆柱形支撑脚，支撑脚底部预留安装调节孔，可适配车间地面的不平整工况，进料平台边缘做了圆弧过渡处理，避免布料拖拽过程中出现勾丝、刮损问题，平台靠近主机的位置设置倾斜导料板，可将布料平顺导入主机的压整腔体内。主机部分采用封闭式箱体结构，上半部分为压整机构安装腔，内部预留压辊、加热模组的安装空间，箱体侧面开设检修口，方便后期维护时更换压辊、清理腔体积存的布屑，箱体下半部分为机架支撑段，设置四根短型支撑脚，整体重心集中在主机段，避免长进料台带来的重心偏移问题。主机出料端设置倾斜出料导槽，导槽末端延伸出挡料边，可将压整完成的布料平顺导出至接料台或下一工序的输送带上，导槽侧面设置小型定位挡块，可根据布料幅宽调整挡块位置，避免布料出料时出现跑偏。设计过程中优先考虑了柔性物料的输送平顺性，进料台长度按照常规面料卷展开后的操作余量设置，操作人员可在进料台侧方完成布料铺展、对齐操作，无需频繁往返于料卷与设备之间，进料台表面采用低摩擦系数的平整面板设计，减少布料拖拽时的阻力，同时避免面料表面产生拉丝划痕。主机箱体的边角全部做了钝角倒边处理，既符合车间设备的安全防护要求，也能减少车间积尘在边角处的积存，降低日常清洁的工作量。设备的安装边界需要结合进料台长度预留操作空间，进料台侧方需预留至少0.8米的操作人员站位空间，主机出料端需预留接料装置的摆放空间，设备整体底部支撑脚的安装孔位按照通用工业设备的安装间距设置，可直接固定在水泥地面，也可搭配减震脚垫放置在平整的环氧地坪车间内。从功能实现逻辑来看，该设备的压整腔体可根据加工面料的材质调整压合间隙，针对薄型丝绸面料可减小压合间隙提升整平效果，针对厚型帆布、涂层布可适当放大间隙避免压伤面料，进料台的水平度可通过支撑脚的调节螺栓进行微调，保证布料进入主机时保持水平状态，避免出现进料歪斜导致的压整褶皱。出料导槽的倾斜角度经过反复校核，既保证布料可以依靠自重顺滑下滑，也不会因为角度过大导致布料滑落速度过快出现堆叠，导槽表面同样采用低摩擦材质，避免与布料背面产生过度摩擦。设备整体的管线接口全部预留在主机后侧，可对接车间的压缩空气管路、供电线路，管线排布沿主机后侧的走线槽固定，避免管线外露影响操作人员走动，也减少车间生产过程中管线被物料剐蹭的风险。
