带定长切割功能的爬坡式输送提升设备

在快消品、食品加工、日化包装等连续生产场景中，产线前后段的高度差衔接、物料定长预处理、上料节拍匹配一直是影响整线效率的关键节点，这款带定长切割功能的爬坡输送设备，正是针对这类场景开发的专用衔接设备。不同于普通平皮带输送机仅能完成水平或小倾角物料转移，该设备整合了进料段辊道定位、定长裁切、爬坡提升三个核心功能段，可直接对接前段挤出、分切类设备的出料端，将连续产出的条状、片状物料按预设长度裁切后，直接提升至后段包装设备的进料工作台高度，省去中间单独配置定长裁切机、转序提升机的环节，减少产线占地与多设备衔接的调试成本。

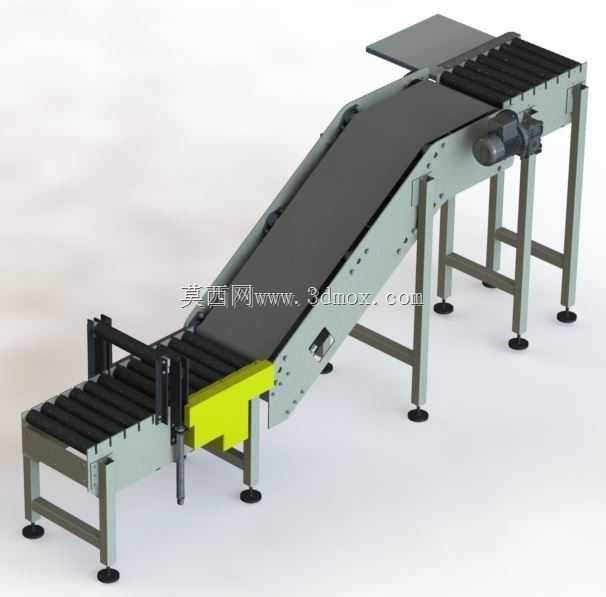

从结构布局来看，设备整体分为三个功能区段：低位进料段采用密集辊筒排布的辊道结构，辊筒间距根据常见输送物料的最小支撑长度设计，避免薄软物料在进料段出现下垂、卡滞问题，进料段两侧配置可调式导向挡边，可根据物料幅宽手动调节挡边间距，适配不同宽度规格的物料输送，导向挡边采用耐磨超高分子量聚乙烯材质，长期与物料侧边摩擦也不会产生刮屑污染物料，满足食品、医药类物料的输送卫生要求。定长裁切机构布置在进料段与爬坡段的衔接位置，采用龙门式安装框架横跨在输送线体上方，裁切执行元件采用直动式裁切刀组，刀架与线体机架通过螺栓刚性连接，避免裁切动作产生的振动传递到输送段导致物料定位偏移，裁切动作的触发通过进料段的检测元件实现，当物料输送长度达到预设值时，输送皮带短暂降速锁止，裁切刀快速下行完成裁切，整个动作节拍与输送速度联动匹配，不会出现物料堆料、拉扯变形的问题。

爬坡提升段采用防滑人字纹皮带作为输送载体，皮带倾角设置在30度以内，兼顾提升高度需求与物料防滑稳定性，爬坡段两侧设置高度100mm的固定挡边，防止物料在爬坡过程中从侧边滑落，爬坡段的机架采用折弯钢板焊接成型，支腿配置可调脚杯，可根据现场安装地面的平整度调节整机水平度，同时也能在小范围内调整爬坡段出料端的高度，适配不同型号包装设备的进料口高度差。驱动单元布置在爬坡段的上端出料侧，采用减速电机直接驱动主动辊筒的传动方式，传动链路短、传动效率高，同时避免驱动单元布置在低位段容易被物料碎屑、现场清洁水侵蚀的问题，主动辊筒表面包胶处理，增大与皮带之间的摩擦力，避免大负载输送时出现皮带打滑丢转的问题，张紧机构布置在爬坡段下端的从动辊位置，采用两侧同步调节的丝杆张紧结构，调节时可保证从动辊与主动辊的平行度，防止皮带运行时出现跑偏、磨边的问题。

从安装边界来看，设备整机长度根据提升高度不同通常在2.2m到3.5m区间，宽度根据物料幅宽分为400mm、600mm、800mm三个常规规格，整机最大高度不超过1.8m，安装时仅需要在地面预留对应长宽的平整区域，不需要额外做预埋固定，设备自重可保证运行时的稳定性，进料段的高度通常设置在750mm到850mm区间，可直接对接多数前端生产设备的出料高度，出料端的高度可在1.2m到1.6m区间调节，覆盖多数立式包装机、卧式装盒机的进料工作台高度。设备的电控箱可根据现场布局选择安装在机架左侧或右侧，预留的外部接线端子仅需要接入三相动力电源与前端设备的联动信号即可投入使用，不需要复杂的现场编程调试。

在实际使用中，这款设备可适配的物料类型涵盖了塑料包装膜裁切后的片材、挤出成型的条状食品、日化产品的包装坯料、纸质包装材料等多种连续产出的物料，相比分段配置输送、裁切、提升设备的方案，整合式的结构减少了多设备之间的信号交互延迟，裁切长度精度可控制在±2mm以内，输送速度可在0m/min到30m/min区间无级调节，能匹配不同节拍的产线生产需求。日常维护方面，皮带、裁切刀、辊筒轴承都采用快拆式安装结构，不需要专用工具即可完成易损件的更换，设备机架表面采用喷塑处理，耐日常清洁用的弱腐蚀性清洁剂，适合多数生产车间的使用环境。
