托盘输送用双链辊道输送机构

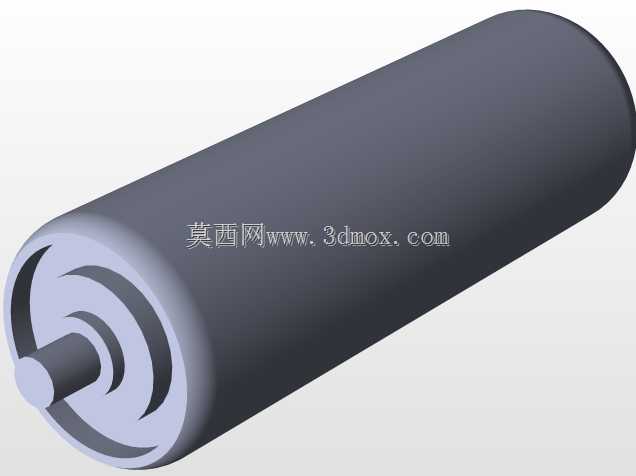

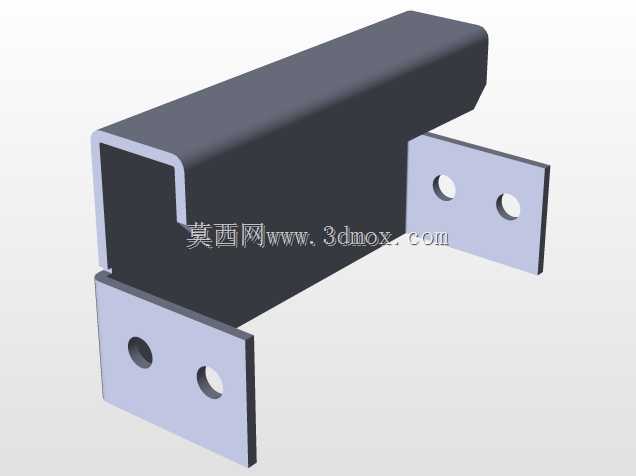

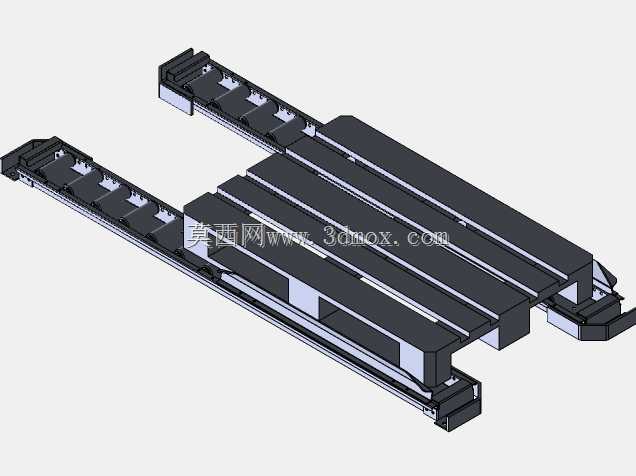

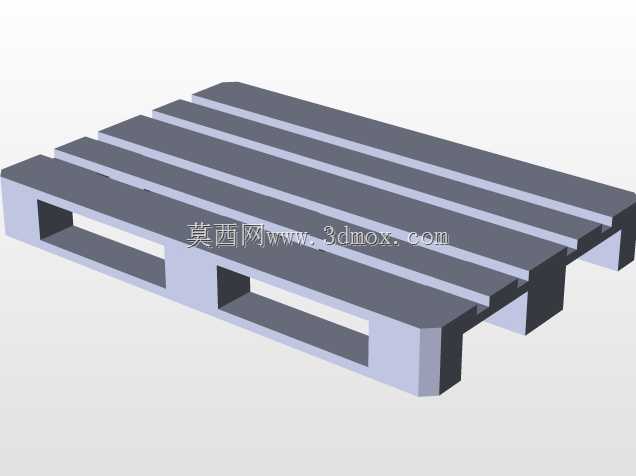

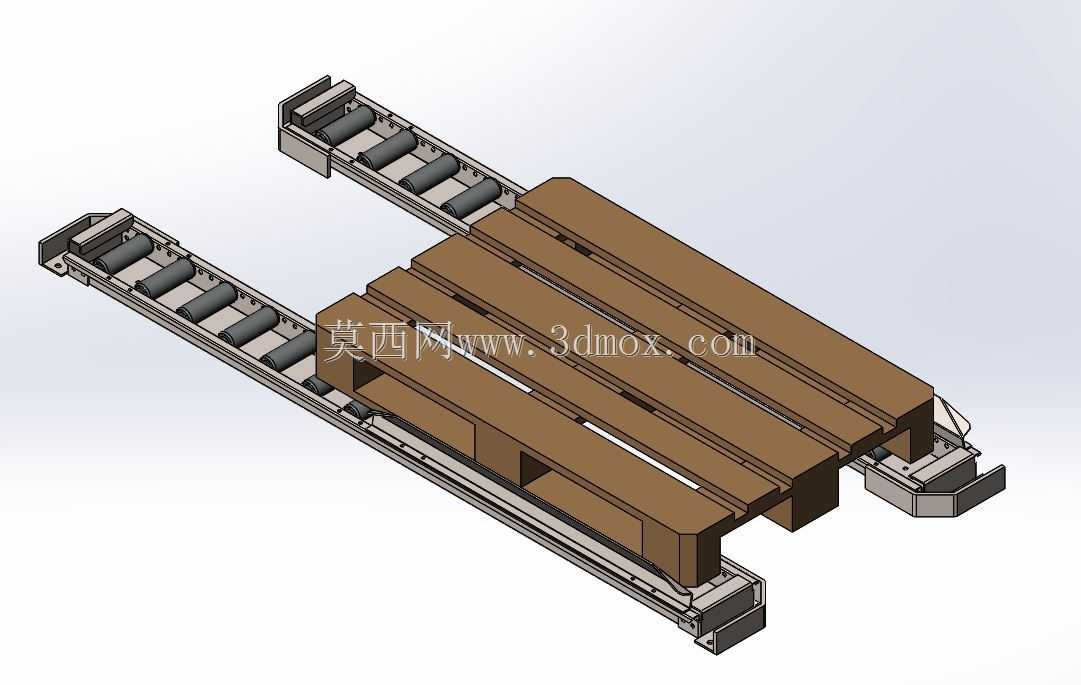

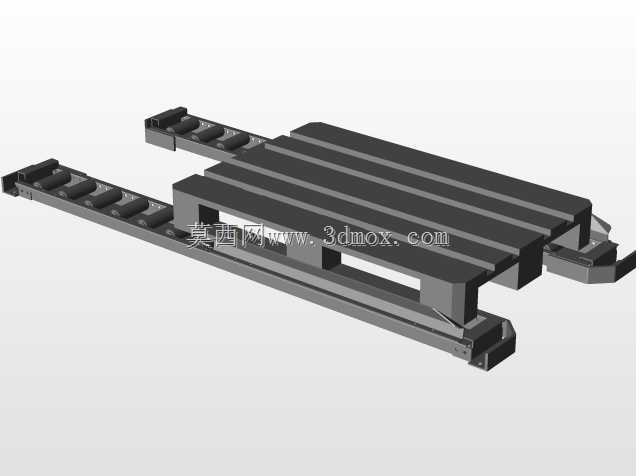

该输送机构主要面向仓储物流、生产车间线边转运、成品出库码垛等场景设计，适配标准木质托盘的长距离或工位间转运需求，可直接对接立体库出入库端口、AGV接驳位、人工打包工位等上下游节点，解决整托物料在不同工序间的自动化流转问题，替代传统人工叉车转运的低效作业模式，降低车间内物流通道的拥堵风险。从功能实现来看，设备采用双侧独立辊道排布结构，中间预留托盘底部纵梁的避让空间，可直接承托欧标或国标木质托盘的底部横梁，无需额外配置载具，托盘放置到位后即可通过辊子的转动实现平稳输送，辊子表面做滚花防滑处理，避免托盘输送过程中出现偏移、打滑问题，双侧传动链采用封闭张紧结构，可长期运行无需频繁调整张紧度，端部设置导向挡边，可在托盘进出工位时自动纠正位置偏差，保证托盘停位精度控制在合理范围内。设计过程中优先考虑了安装适配性，整体采用分段式模块化结构，单段辊道的长度可根据现场布局灵活拼接，机架采用标准型钢焊接后做表面喷塑处理，底部配置可调式支撑脚，可适应地面存在5mm以内高度差的安装场景，无需额外做地面预埋处理，设备的进料端和出料端均预留了传感器安装位，可直接对接光电开关、行程开关等检测元件，实现托盘到位检测、堵料停转、自动启停等联动控制逻辑，无需额外做支架改制。从安装边界来看，设备的整体宽度适配标准1200mm*1000mm规格的木质托盘，双侧辊道的中心距与托盘底部纵梁间距完全匹配，输送面高度可根据对接设备的高度在600mm-800mm区间调整，辊子的转动线速度可根据产线节拍需求调整传动比，常规工况下运行速度控制在12m/min-18m/min区间，既保证转运效率，也避免托盘启停时出现惯性窜动。结构设计上充分考虑了维护便利性，辊子采用快拆式安装结构，单根辊子出现磨损时可直接从机架侧部抽出更换，无需拆解整体机架，传动链的润滑点全部设置在机架外侧，日常保养时可直接注油，无需钻入设备底部操作，双侧传动结构采用同步联动设计，可保证两侧辊子转速完全一致，避免托盘输送过程中出现偏斜、卡滞问题，端部的导向块采用耐磨高分子材料制作，长期与托盘碰撞摩擦也不会出现明显磨损，同时可避免刮伤托盘木质结构。在实际工况适配中，该机构可承受单托1000kg以内的整托物料载荷，辊子内部采用深沟球轴承支撑，运行噪音控制在65分贝以内，适合车间内部长时间连续运行，机架底部预留了电控线槽的安装空间，动力线缆、信号线缆可全部从机架内部走线，避免现场布线杂乱，设备可根据现场需求配置正反转功能，实现双向输送，适配不同方向的物流流转需求，无需额外调整设备安装方向。
