双色FDM打印柔性轮胎与刚性轮辋组件

这套行走轮组件针对桌面级FDM打印场景开发，核心解决小型模型车、桌面教具、轻型移动载具的行走轮制作痛点，适配所有常规FDM熔融沉积成型设备，无需特殊改装即可完成双材料组合打印。日常应用场景覆盖高校机械原理课程教具制作、小型智能小车行走机构搭建、缩比例汽车模型行走部件制作、桌面级轻型输送线从动轮替换等场景，不需要开模或采购成品标准件，设计人员可根据实际安装需求快速调整尺寸后直接打印装配，大幅缩短小批量定制场景的部件制作周期。

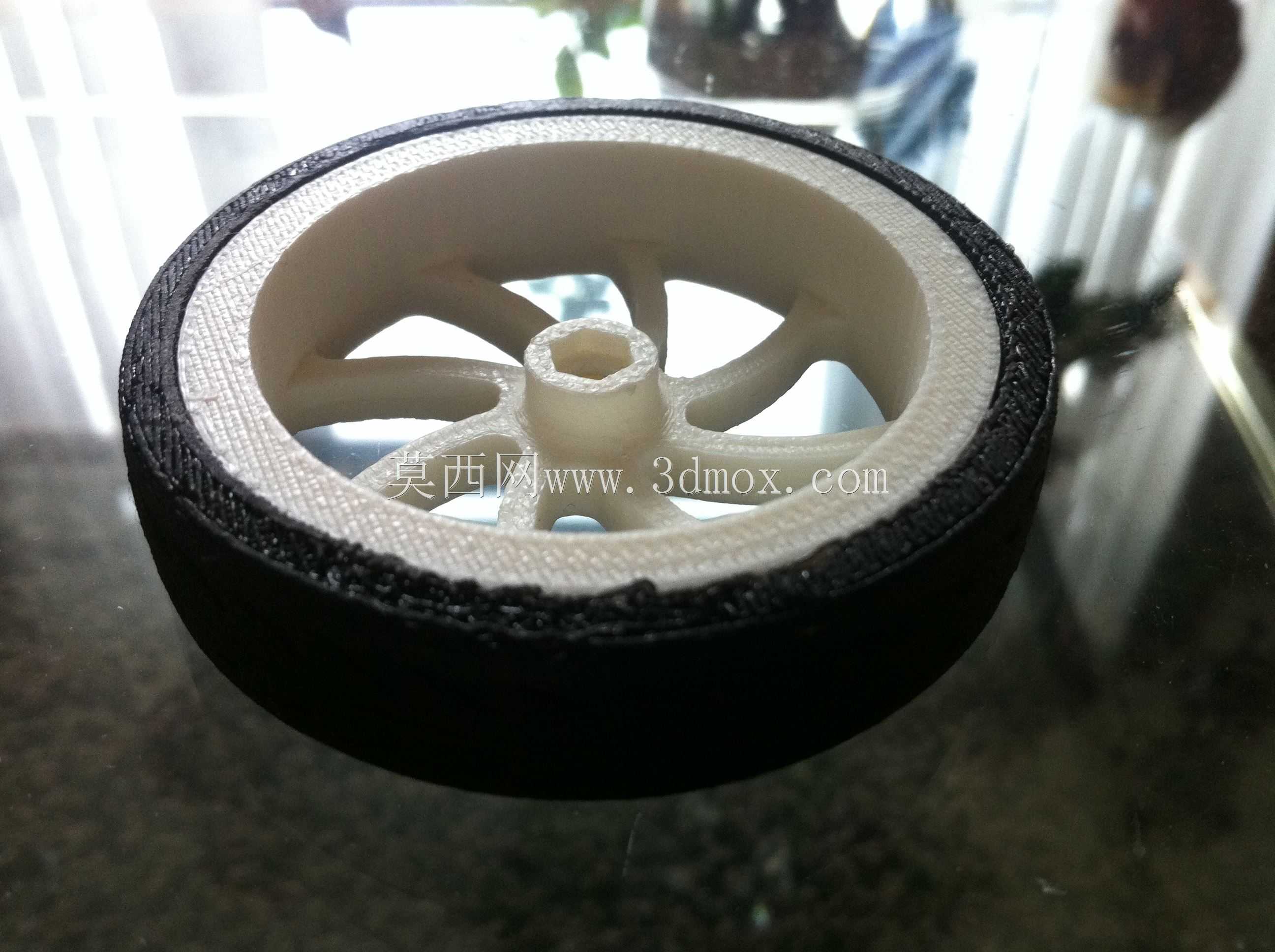

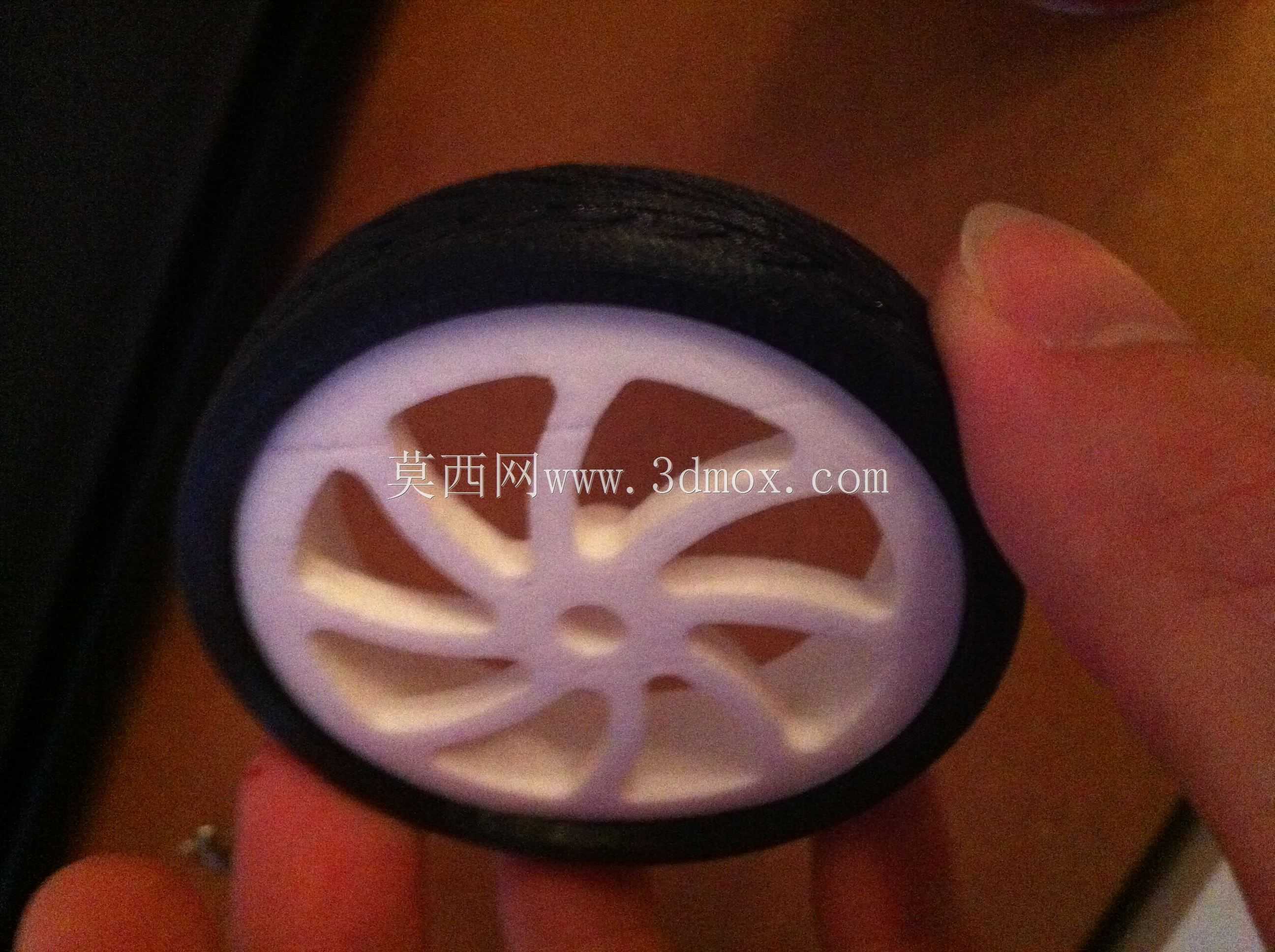

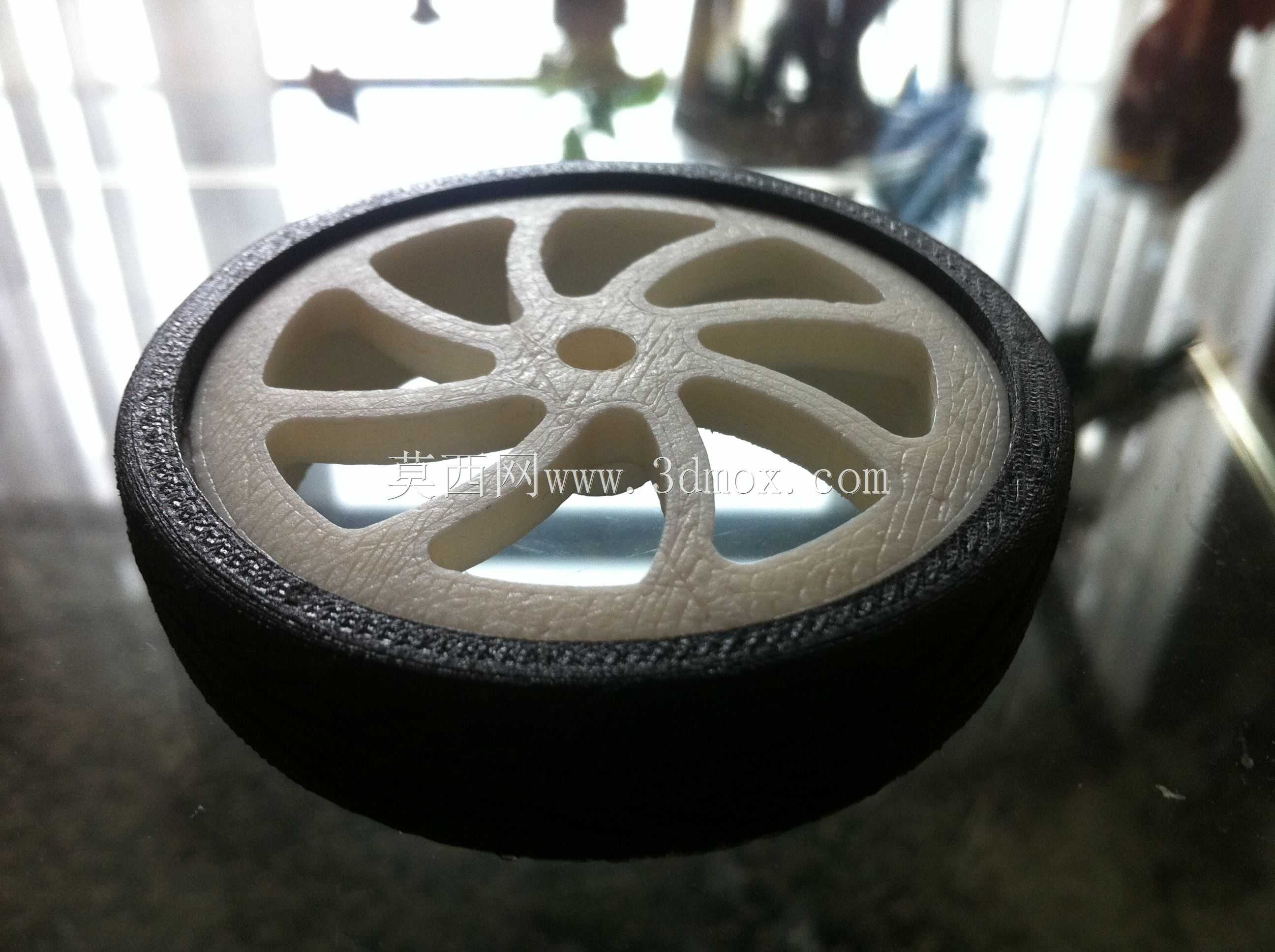

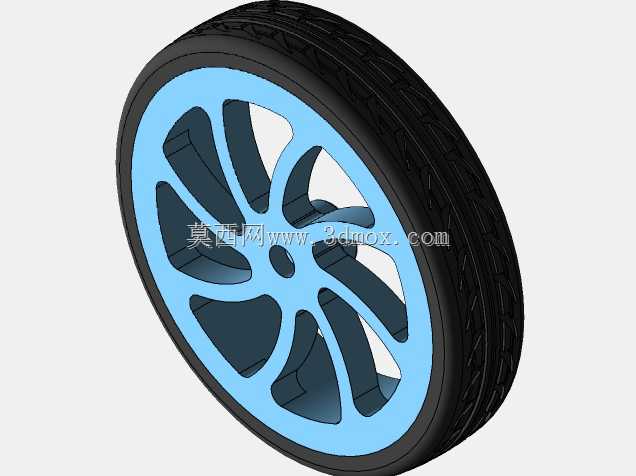

功能设计上采用软硬材料分体组合的结构逻辑，外圈轮胎部分选用柔性热塑性耗材打印，成型后具备合适的邵氏硬度，接触硬质地面时可产生微小弹性形变，既能够增大接触面积提升抓地力，减少小型载具在光滑桌面、亚克力板面行走时的打滑概率，又能吸收行走过程中微小颠簸产生的振动，降低小型载具搭载的传感器因振动产生的数据误差。内圈轮辋采用常规刚性PLA耗材打印，具备足够的结构强度，承担轮体与传动轴之间的连接载荷，避免柔性材料直接与轴连接产生的扭转形变、传动打滑问题，两者采用过盈配合结构设计，打印完成后直接压合即可装配，不需要额外粘接剂或紧固件，后期维护时如果轮胎磨损可单独更换外圈部件，降低材料损耗。

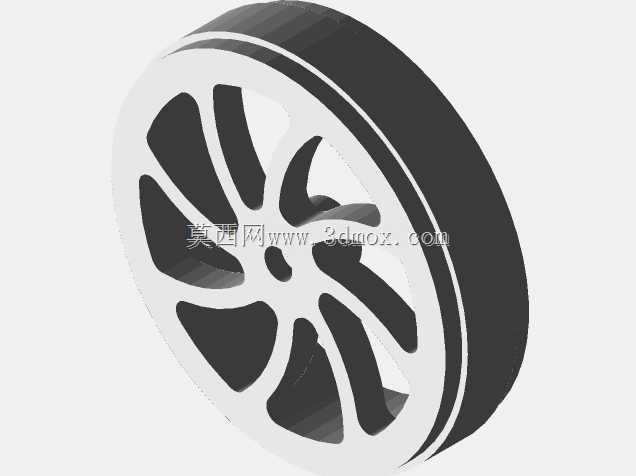

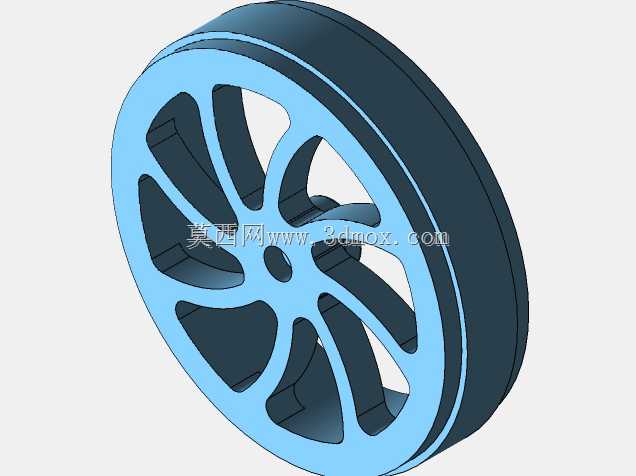

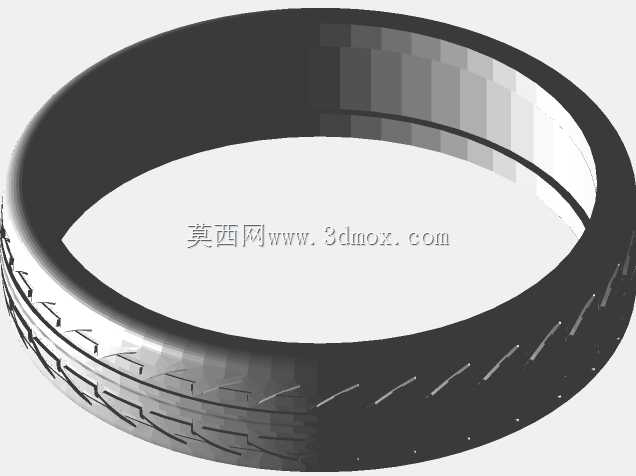

设计过程中优先考虑FDM工艺的成型限制，轮辋的辐条采用均匀放射状布局，每根辐条的厚度设置在2mm以上，打印时无需添加支撑结构，沿轮体轴向竖直摆放即可顺利成型，辐条之间的镂空区域既减少了打印材料消耗，降低轮体整体自重，也能减少打印过程中的材料收缩形变，保证轮辋的圆度公差控制在合理范围内。轮胎外圈的胎面设计了细微的纹理结构，打印时层纹方向与轮体滚动方向一致，不需要额外后处理即可获得合适的表面摩擦力，轮胎与轮辋的配合面设计了浅限位凸台，压合后可避免轮辋与轮胎在滚动过程中产生相对转动，传递扭矩时不会出现打滑失效。

安装边界方面，轮辋中心的轴孔可根据实际使用的传动轴直径调整尺寸，常规适配3mm、4mm、5mm等常见小型传动轴直径，轴孔旁可预留顶丝孔位，方便与传动轴进行紧定连接，轮体的宽度、外径可根据载具的承重需求、安装空间灵活缩放，缩放时不需要调整辐条与胎面的比例参数，仅需整体等比例缩放即可保证结构强度满足使用需求。轮体的端面跳动量在常规打印参数下可控制在0.2mm以内，能够满足小型载具中低速行走的动平衡要求，不需要额外做动平衡校正，打印完成去除支撑毛刺后即可直接投入使用。针对不同的使用场景，还可灵活调整轮胎部分的填充率，在需要更高减震性能的场景下适当降低轮胎填充率获得更软的触感，在需要更高承重的场景下提升填充率增强胎体支撑能力，轮辋部分则保持较高填充率保证连接刚性，两者的打印参数可独立设置，不需要统一匹配，进一步提升了组件的场景适配性。
