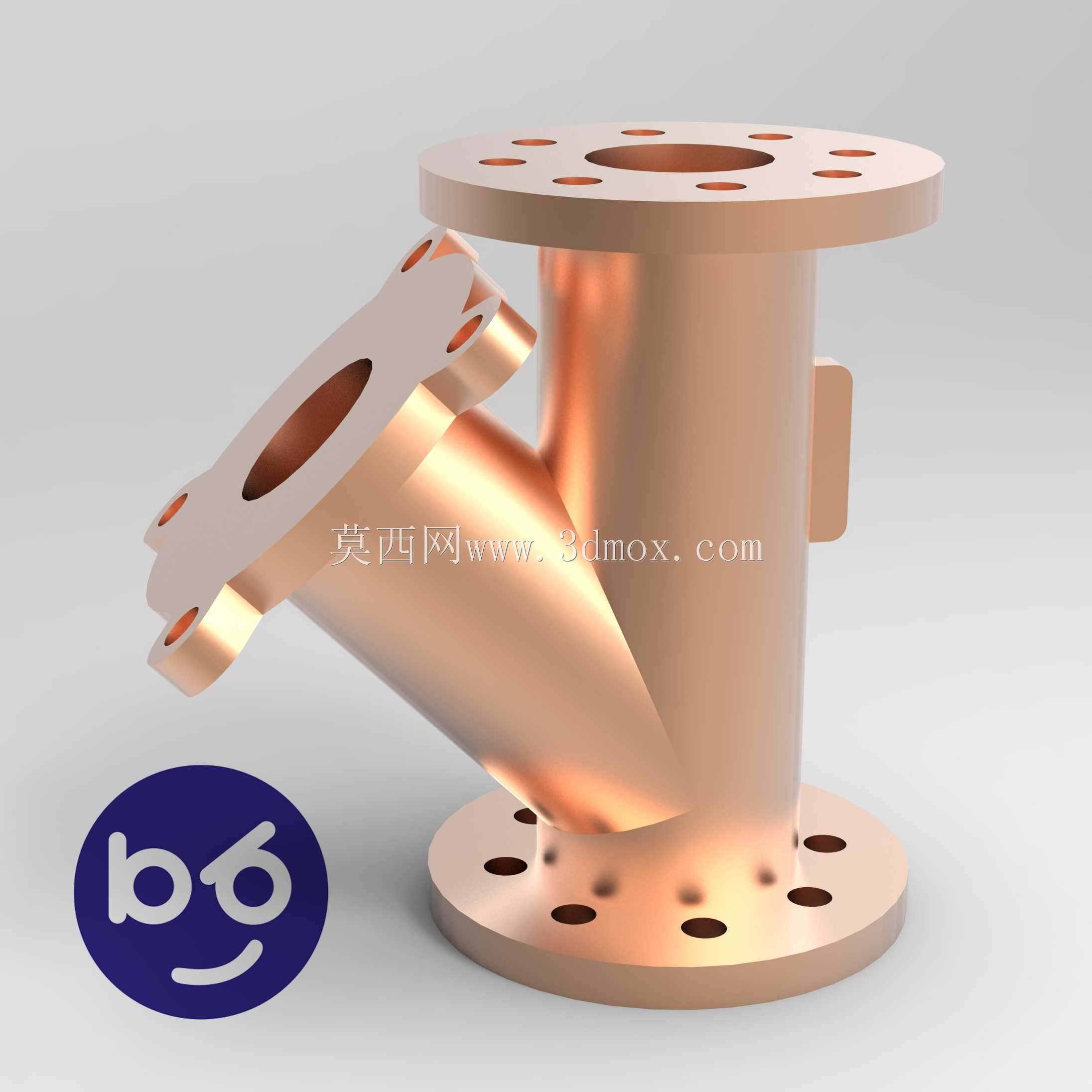

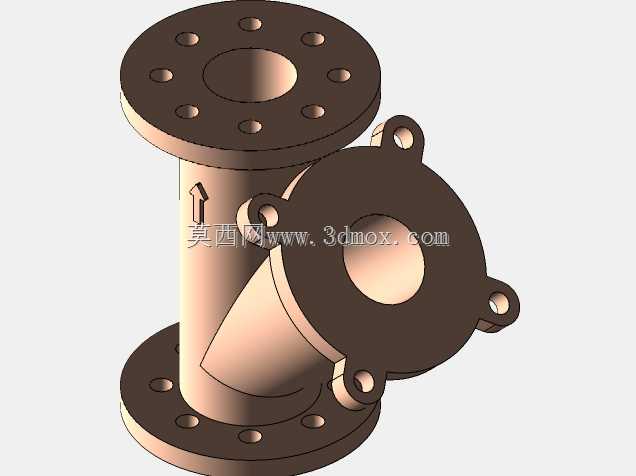

铜质Y型三通法兰连接工业过滤阀结构

在化工流体输送、市政给排水、暖通空调循环管路、冶金介质输送等场景中，这类Y型三通法兰阀的应用十分普遍，它既承担管路通断控制的基础功能，斜向设置的支管结构也可内置过滤组件，在输送含少量固体杂质的流体时，拦截管路中的焊渣、氧化皮、硬质颗粒，避免杂质进入下游精密设备造成卡滞、磨损或流道堵塞。不同于直通式截止阀的流道走向，该阀采用Y型斜支管布局，流体从上部法兰进入后，主流道沿竖直方向向下部法兰输送，支路沿45度斜向引出，这种结构相比直角式阀件的流阻更低，流体在阀腔内的转向更平缓，能减少输送过程中的压力损失，尤其适合大流量、低粘度流体的长距离输送场景。从结构设计来看，三个连接端均采用标准法兰盘结构，法兰端面均匀分布螺栓过孔，安装时可通过螺栓螺母与对应管路法兰紧固，法兰密封面可适配非金属垫片或金属缠绕垫片，满足不同压力等级下的密封要求，避免介质泄漏。上下两端的同轴法兰保证了主流道的安装对中精度，斜向支管的法兰端面与支管轴线垂直，方便后期拆卸支管清理内部过滤件，无需将整个阀体从管路上拆下即可完成维护作业，大幅降低运维的拆装工作量。阀体整体采用铜质材质成型，铜材本身具备良好的耐腐蚀性与抗锈能力，在水介质、弱腐蚀性化工介质输送场景中，相比普通铸铁阀件的使用寿命更长，同时铜材质的切削加工性能优异，阀体流道内壁可加工至较低的粗糙度，减少流体在壁面的阻力损耗，也能降低杂质在壁面附着结垢的概率。设计过程中，首先需要确定公称通径与压力等级参数，以此匹配对应的法兰标准尺寸，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面形式，确保安装时能与现有管路法兰完全适配，避免出现孔位不对中、密封面不匹配的问题。其次要核算阀腔壁厚，根据公称压力对应的强度要求，结合铜材的许用应力，计算阀体主体、支管连接部位的最小壁厚，尤其要注意竖直主流道与斜向支管的相贯线位置，该区域是应力集中高发区，建模时需要做圆弧过渡处理，避免直角相贯造成的应力集中，在介质压力反复波动的工况下出现疲劳开裂。流道设计上，要保证主流道的通径与连接法兰的公称通径一致，避免阀腔内出现通径突变造成的涡流，斜支管与主流道的相贯位置要做顺滑过渡，减少流体经过该位置时的紊流，降低流体噪声与振动。安装边界方面，需要预留足够的操作空间，尤其是斜向支管的侧方，要留出拆卸支管法兰螺栓、取出内部过滤组件的操作距离，不能紧贴墙面或其他设备布置；上下法兰安装时要保证管路的同轴度，避免强行对口连接造成阀体额外的装配应力，长期受力导致法兰密封面泄漏或阀体变形。该阀的侧方设置有手柄安装凸台，可适配适配的阀杆与启闭件，通过手柄旋转实现管路的通断与流量调节，凸台位置的设计要保证手柄操作时不会与斜支管、连接螺栓产生干涉，操作行程范围内无遮挡。在三维建模过程中，需要重点关注三个法兰的位置度关系，上下法兰的同轴度公差要控制在合理范围内，斜支管法兰的角度公差要满足安装要求，相贯线位置的曲面过渡要顺滑，螺栓孔的圆周分布要均匀，每个孔的轴线与对应法兰端面垂直，避免实际加工后出现螺栓无法穿入的问题。同时要考虑铸造工艺的脱模斜度，阀体外壁与内壁都要设置合理的拔模角度，避免铸造时出现粘模、壁厚不均的缺陷，壁厚过渡位置要平缓，避免出现热节造成铸造缩松。这类阀件在实际选型时，需要根据输送介质的腐蚀性、工作温度、工作压力匹配对应的铜材牌号，若用于高温蒸汽管路，还需要对铜材的高温强度进行校核，若用于饮用水管路，则需要选用符合卫生标准的铜材，避免介质污染。
