多组异形啮合椭圆齿轮传动结构

非圆齿轮传动在需要实现非匀速比传动的工况中有着不可替代的应用价值，这组异形椭圆齿轮的设计，正是针对常规圆齿轮无法实现的变传动比需求开发的传动组件。在轻工包装设备的物料计量工位，这类非圆齿轮可以通过特定的节曲线设计，让输出端获得匹配物料填充节奏的间歇变速动作，不需要额外加装凸轮分割器就能实现精准的时序匹配，能有效精简设备的传动链长度，减少中间传动环节带来的累计误差。在纺织机械的导纱机构中，这类变传动比齿轮可以让导纱杆获得符合排线规律的往复变速运动，避免纱线在卷绕过程中出现重叠、凸边等问题，相比传统的凸轮导纱结构，齿轮啮合的传动形式磨损更小，长期运行的精度保持性更优。

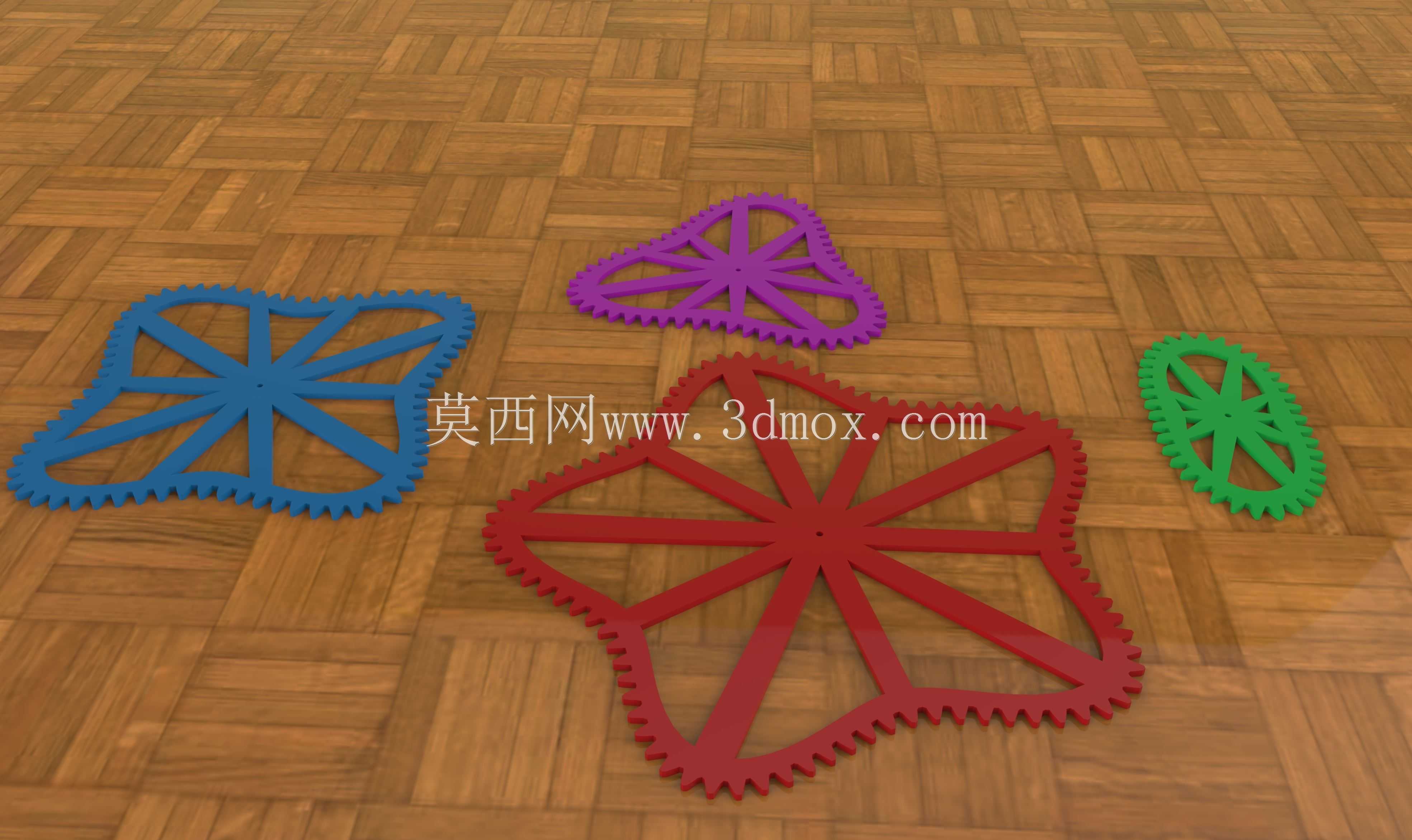

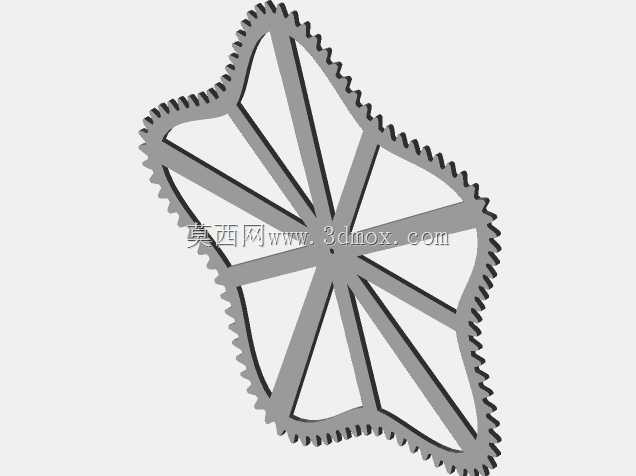

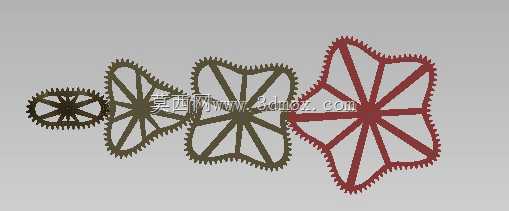

这组齿轮采用了四件不同节曲线参数的异形椭圆结构，每件齿轮的节曲线都按照共轭啮合原理做了连续平滑处理，齿形沿节曲线法向分布，保证啮合过程中齿面接触连续，不会出现传动卡滞或者冲击过大的问题。齿形设计上采用了标准压力角的渐开线齿廓，沿非圆节曲线做法向等距偏移生成齿形，既保证了啮合过程的重合度满足传动要求，也让齿根的弯曲强度、齿面的接触强度都能达到常规传动齿轮的校核标准，不会因为异形结构出现局部应力集中的问题。齿轮的辐条采用了放射状均匀分布的结构，在保证轮体整体刚性的前提下，尽可能减少了轮体自身的转动惯量，降低高速运转时的动不平衡量，适合在中高速的传动工况下使用。

设计这类非圆齿轮的过程中，首先需要根据目标传动的速比变化规律，反向推导每个齿轮的节曲线方程，确保每一对啮合齿轮的节曲线在任意转角位置都满足纯滚动条件，也就是两节曲线接触点的公法线始终通过两齿轮的回转中心连线节点，避免出现滑动率过大导致齿面异常磨损的问题。节曲线确定后，需要逐点计算每个齿位的齿向、齿厚参数，因为非圆齿轮每个齿对应的曲率半径都存在差异，不能直接套用圆齿轮的齿形参数，需要针对每个齿位做单独的齿形修正，保证啮合过程中齿侧间隙均匀，不会出现顶隙过大或者齿顶干涉的问题。轮体的中心孔按照标准安装轴径设计，安装端面预留了标准的键槽位置，能直接匹配常规的传动轴安装尺寸，不需要额外做转接结构。

从安装边界来看，这组齿轮的中心距需要严格按照节曲线的共轭计算值确定，安装时需要保证四个齿轮的回转中心处于同一平面，轴线平行度误差控制在机械传动常规公差范围内，避免出现偏载导致齿面局部磨损加剧。齿轮的厚度方向尺寸统一，啮合时的齿宽对齐度公差和常规圆柱齿轮一致，不需要额外的轴向定位结构就能满足传动要求。在实际设备装配中，这类非圆齿轮可以直接替换原有传动链中的部分匀速比齿轮组，不需要对周边的安装机架做大规模改动，适配性较强。在玩具传动、演示教具的结构中，这类异形齿轮还能通过特殊的啮合轨迹实现趣味化的运动效果，相比常规的连杆机构，齿轮传动的运动过程更平顺，噪音更低，长期运行的可靠性更高。针对食品加工设备的物料输送工位，这类变传动比齿轮可以让输送辊获得周期性的变速运动，匹配物料的加工节拍，让物料在输送过程中获得合适的工艺停留时间，不需要额外加装变频控制系统就能实现工艺要求的运动规律，能有效降低设备的制造成本和后期维护难度。齿形加工层面，这类齿轮的三维模型可以直接导入五轴加工中心或者3D打印设备进行加工，模型的齿面已经做了连续曲率处理，不需要后期做额外的曲面修补，能直接生成加工刀路，减少工艺准备阶段的工作量。
