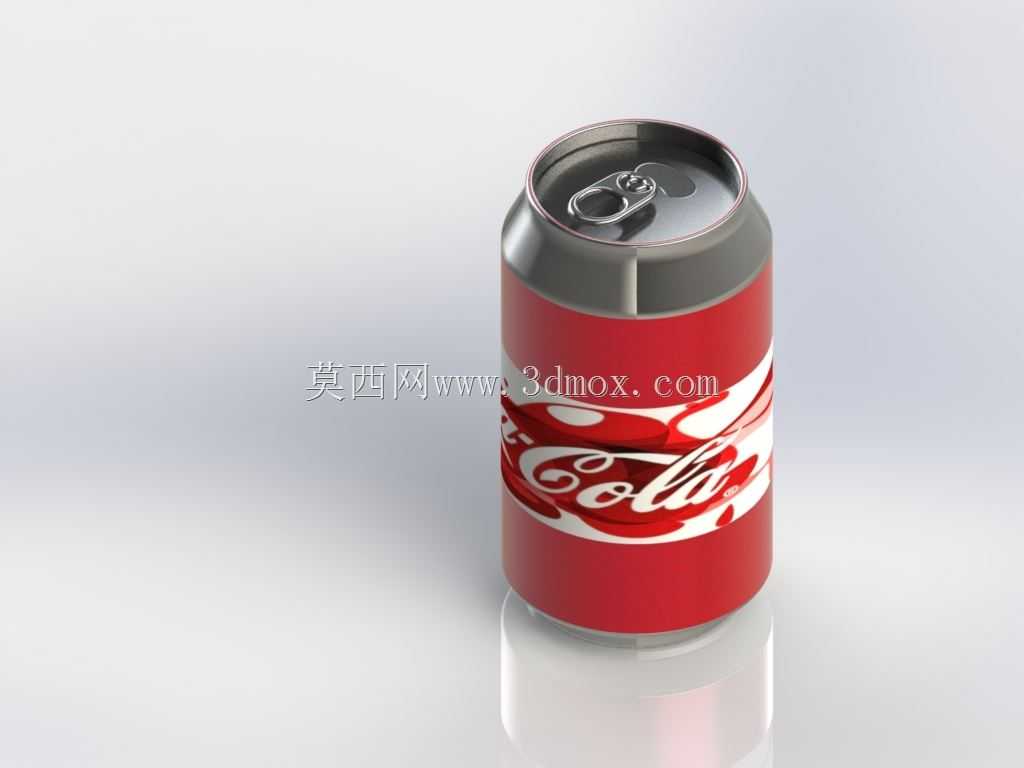

可口可乐样式金属易拉罐三维结构设计

日常消费场景里随处可见的金属易拉罐，是快消品包装领域应用极广的密封容器，这类容器的三维建模需要兼顾外观还原度与结构合理性，不能只做表面的曲面造型，要匹配实际生产中的冲压、卷边、密封工艺逻辑。从实际应用场景来看，这类易拉罐主要用于盛装碳酸饮料、含气饮品、茶饮等液态内容物，需要承受内部一定的正压力，同时要满足运输堆叠、手持握持、开启便捷性的多重要求，建模过程中需要把这些实际使用的约束条件融入结构设计里。

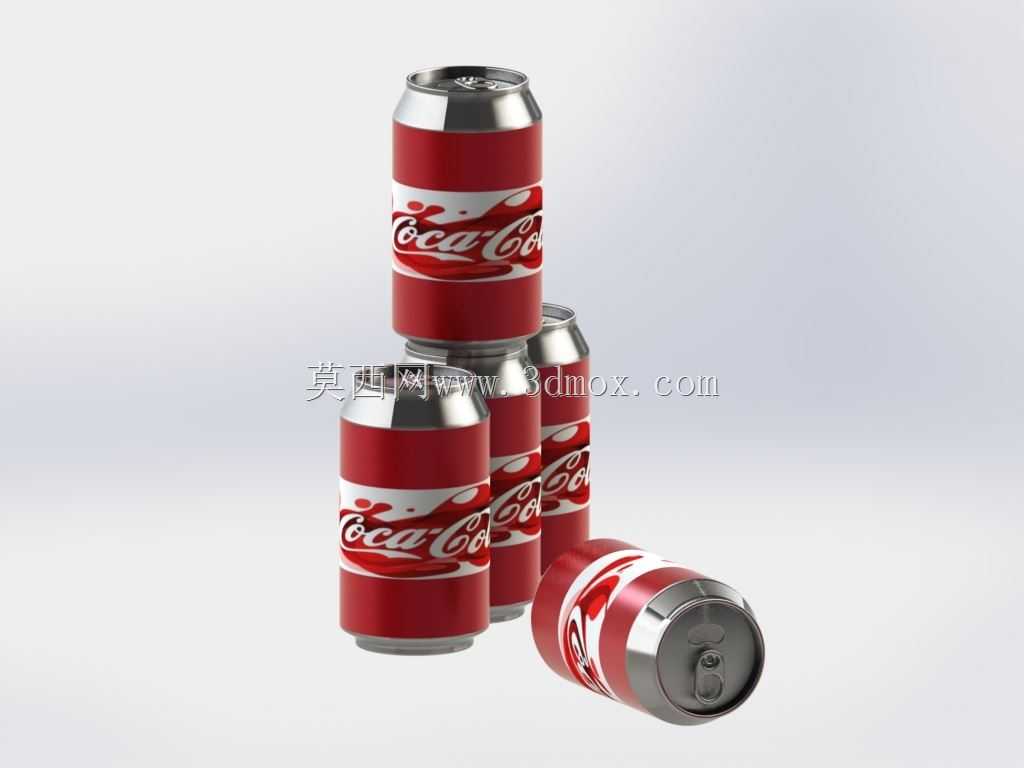

先从外形尺寸与安装边界来说，常规这类易拉罐的整体高度在120mm左右，罐身主体直径约66mm，顶部缩颈后的直径约52mm，底部的凹形支撑结构直径和罐身主体匹配，堆叠时上层罐的底部可以嵌入下层罐的顶盖凹槽内，保证整箱堆叠运输时不会出现滑移倾倒。建模时要注意罐身的壁厚不是均匀分布的，罐身主体因为采用变薄拉伸工艺，壁厚仅0.1mm左右，而顶部卷边、底部冲压成型的位置壁厚会稍厚，达到0.18-0.2mm，这个壁厚差异如果在建模时忽略，后续做有限元承压分析或者生产工艺模拟时就会出现参数偏差。

产品功能特性上，易拉罐的核心功能是密封承压、便于开启、内容物防护。罐身采用的是单片铝冲压拉伸结构，没有纵向焊缝，避免了焊缝位置的腐蚀风险与承压薄弱点；顶部的易拉环与刻痕线设计是结构设计的重点，刻痕线的剩余厚度要控制在0.08-0.1mm，既要保证运输存储过程中不会因为磕碰、内部压力出现意外开裂，又要保证消费者开启时不需要过大的扳动力度，扳动开启力控制在15-25N之间，符合人体工程学的施力范围。底部的凹形设计一方面是为了增强罐身的结构强度，承受内部碳酸饮料释放的二氧化碳产生的0.2-0.4MPa内压，另一方面是为了堆叠时的定位，同时抵消温度变化带来的罐身形变，避免高温环境下罐底鼓胀导致放置不稳。

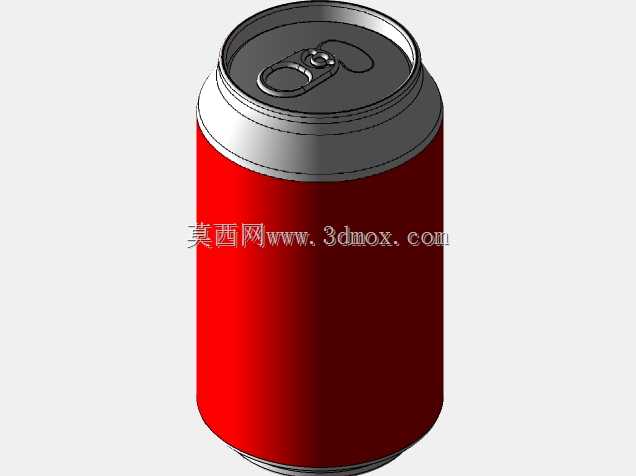

设计思路上，这类易拉罐的建模不能直接用旋转凸台一次性生成整体，要拆分出罐身、顶盖、易拉环、铆钉几个独立的结构件，再按照实际装配关系组合。罐身部分先绘制截面轮廓，注意罐身不是完全的直筒，靠近顶部缩颈位置有平缓的过渡曲面，靠近底部有向内收的圆弧过渡，避免应力集中；曲面建模完成后要做壁厚抽壳，但是要区分不同位置的壁厚参数，不能统一设置抽壳厚度。顶盖部分要单独建模，做出卷边结构，这个卷边是和罐身顶部压合密封的关键位置，卷边内部填充有密封胶，建模时要预留出密封胶的填充空间，卷边的咬合层数为三层，是行业通用的二重卷边结构，这个结构的尺寸精度直接影响密封性能，如果卷边的咬合量不足，运输过程中很容易出现漏液问题。易拉环部分要注意和顶盖的铆钉连接结构，铆钉是和顶盖一体冲压成型的，把易拉环铆接在顶盖上，同时要保证易拉环可以绕铆钉转动，扳动时拉环前端的压头下压顶盖的刻痕区域，带动刻痕开裂，形成饮用口。

从实际生产适配的角度，建模时还要考虑印刷区域的预留，罐身主体的圆柱面是标签印刷区域，要保证这个区域的曲面展开后是规整的矩形，没有曲面畸变，否则印刷时图案会出现拉伸变形；缩颈位置和底部区域不做印刷，建模时可以把这些区域做分面处理，方便后续导入渲染软件做材质区分。另外，罐身的圆角过渡不能太小，所有转角位置的内R角不小于0.5mm，避免冲压生产时出现应力集中导致的铝片开裂，也能减少消费者握持时的棱角剐蹭感。

做这类包装容器的三维模型，很多初学者容易犯的错误是只做外观的曲面造型，忽略内部的结构细节，比如卷边的咬合结构、底部的加强筋、刻痕线的深度，这些细节恰恰是实际生产中最核心的部分。如果模型只具备外观效果，就无法用于后续的工艺模拟、承压仿真、包装运输测试等工程场景。建模完成后可以做简单的干涉检查，确认易拉环转动过程中不会和顶盖的其他位置出现干涉，扳动到最大开启角度时，拉环的位置不会遮挡饮用口，符合实际使用的操作逻辑。另外，堆叠状态下的配合间隙要控制在0.2-0.3mm，既保证堆叠时可以顺利对位，又不会因为间隙过大导致堆叠后晃动倾斜。
