压敏胶带静态剪切附着力测试装置结构

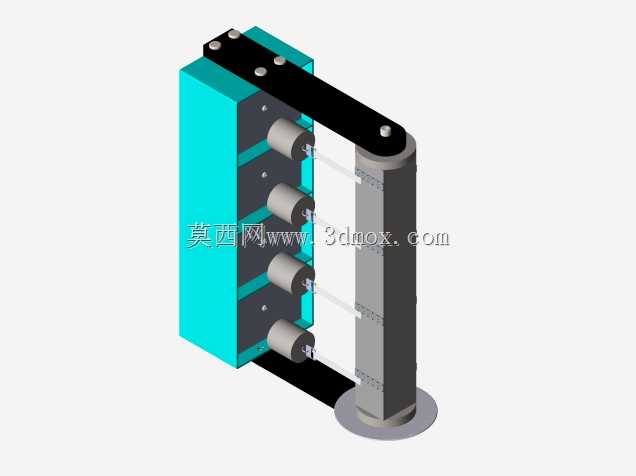

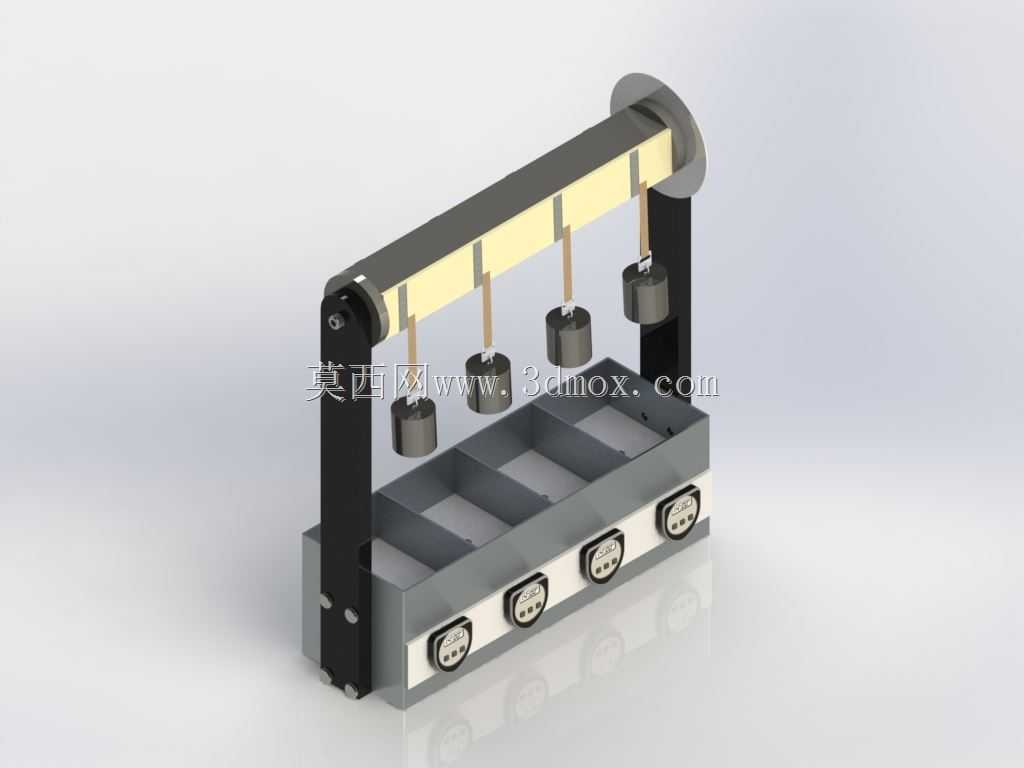

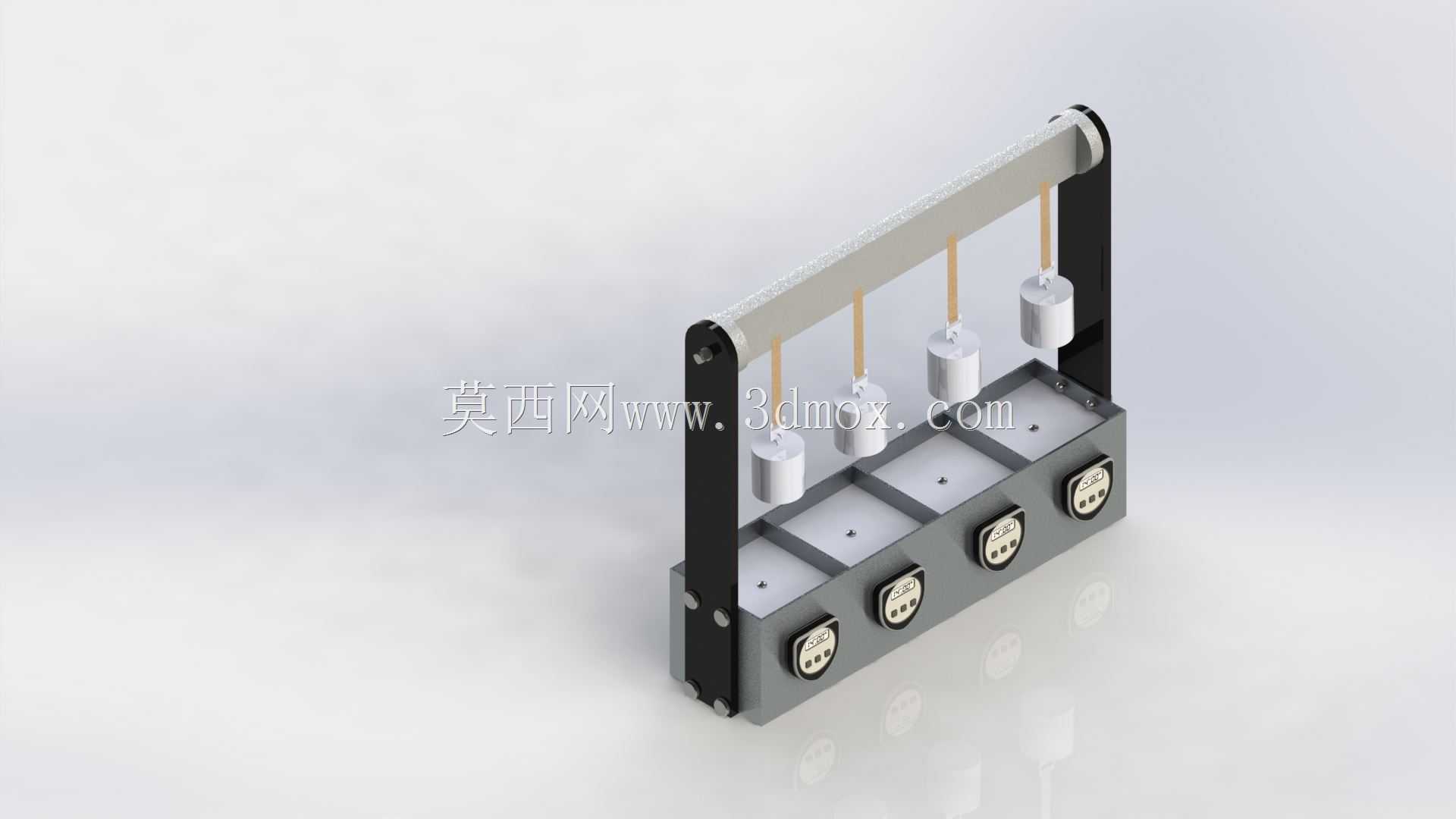

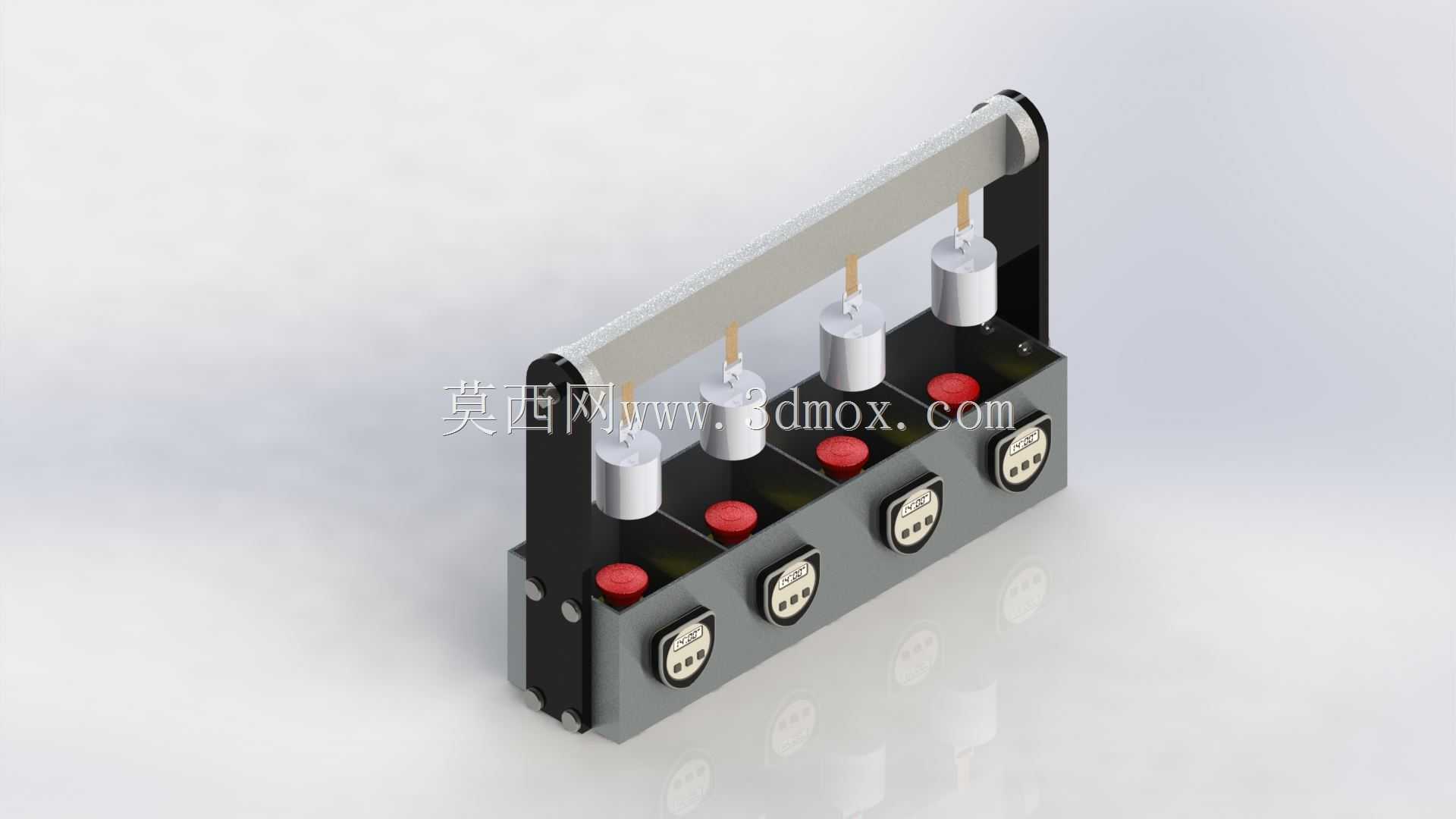

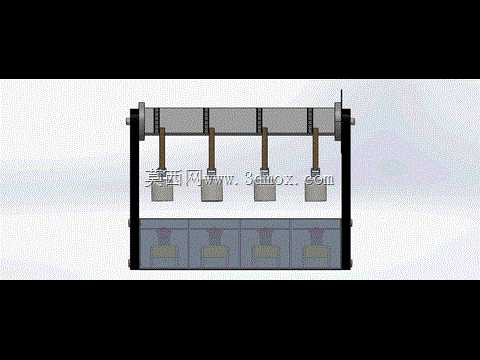

在胶粘制品的品控实验室与胶粘材料研发环节，压敏胶带的剪切附着性能是核心必检指标，这款测试装置正是针对平行静态载荷下的胶粘保持能力检测需求设计，可直接对接实验室常规检测工位的安装条件，无需额外定制复杂基座。设备采用多工位并列排布的框架式结构，主体承载框架采用立式矩形方管焊接成型，整体安装边界可适配常规实验室检测台的台面尺寸，底部预留的安装孔位可直接与标准检测工作台面通过螺栓锁固，无需额外加工转接件，框架上部设置横向承载梁，用于挂载静态载荷的挂接组件，每个工位对应独立的载荷挂杆与配重放置台，可同时完成多组平行试样的检测，有效提升批量检测的效率。

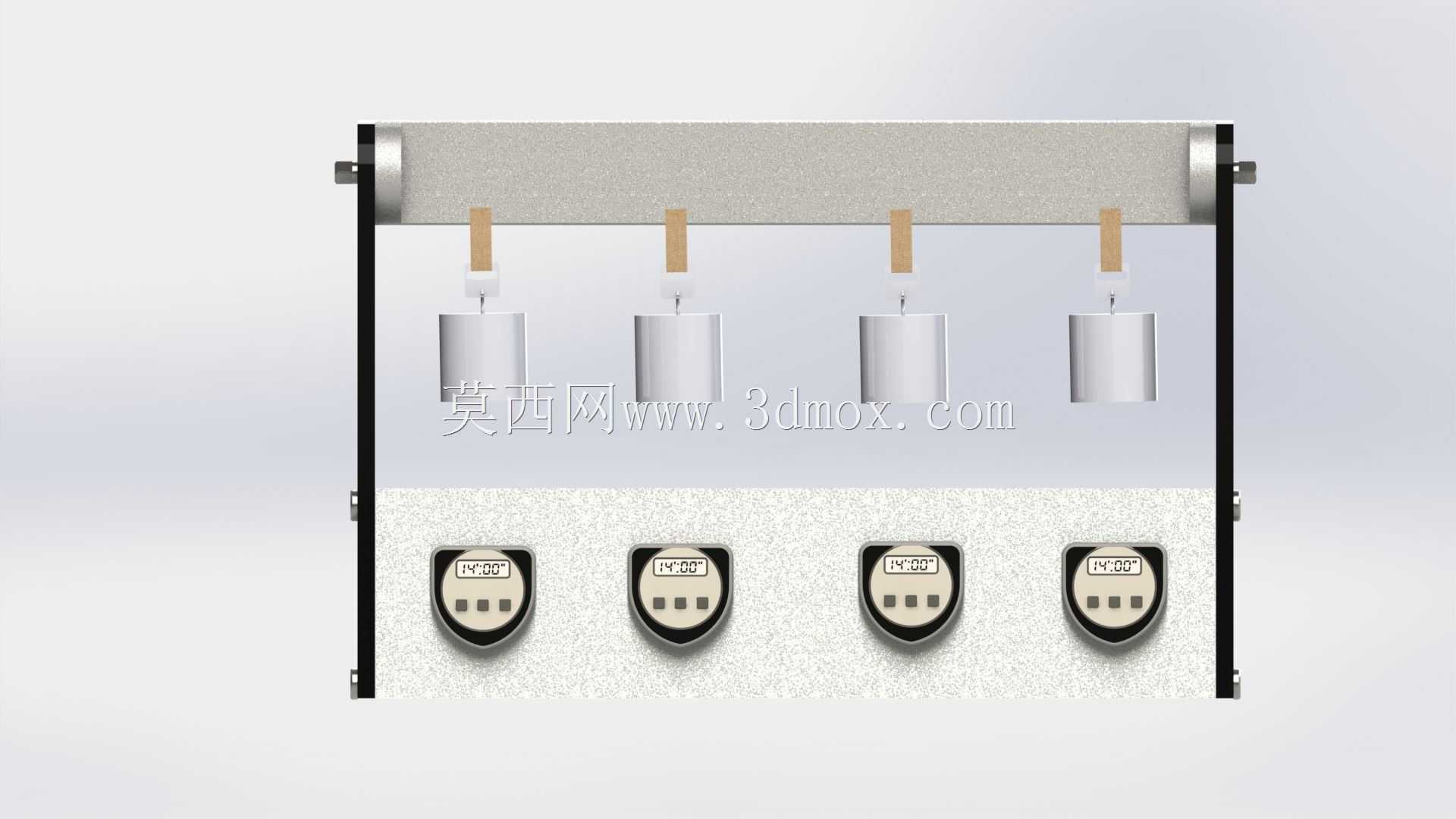

从实际检测场景来看，这款装置主要用于模拟压敏胶带在受平行于粘接面的静态拉力时的抗脱落能力，也就是行业内常说的静态剪切持粘性能检测，检测时将标准尺寸的压敏胶带试样按照规范粘贴在标准试验板表面，经过规定的辊压静置流程后，将试验板固定在装置下部的试样安装位，挂杆下端连接规定重量的配重块，使载荷方向完全平行于胶带与基材的粘接平面，通过记录胶带从试验板上脱落的时间，或者规定时间内的位移量，来判定胶带的剪切附着性能是否达标，可覆盖包装胶带、医用胶带、工业保护膜、双面胶粘带等多种压敏类胶粘制品的检测需求，适配胶粘制品生产企业的出厂检验、第三方检测机构的性能验证、胶粘材料研发阶段的配方比对等多个应用场景。

在结构设计思路上，这款装置优先保证载荷传递的同轴度与框架的整体刚性，避免框架受力变形导致载荷方向出现偏斜，影响检测结果的准确性。上部横向承载梁与两侧立柱之间采用刚性连接，每个挂杆的安装位置都设置了直线导向结构，防止挂杆在加载过程中出现横向摆动，保证施加在试样上的载荷始终保持垂直向下、平行于粘接面的状态，不会产生额外的剥离分力。下部的试样安装位采用快夹式固定结构，可快速更换不同厚度的标准试验板，适配不同检测标准下的试样装夹需求，每个工位之间设置独立的分隔挡板，避免单个试样脱落时配重块晃动影响相邻工位的检测状态。装置底部的配重放置区域设置了缓冲垫层，当胶带失效配重脱落时，可缓冲配重的冲击力，既避免配重块磕碰损坏，也能降低检测过程中的噪音，适配实验室的安静作业环境。

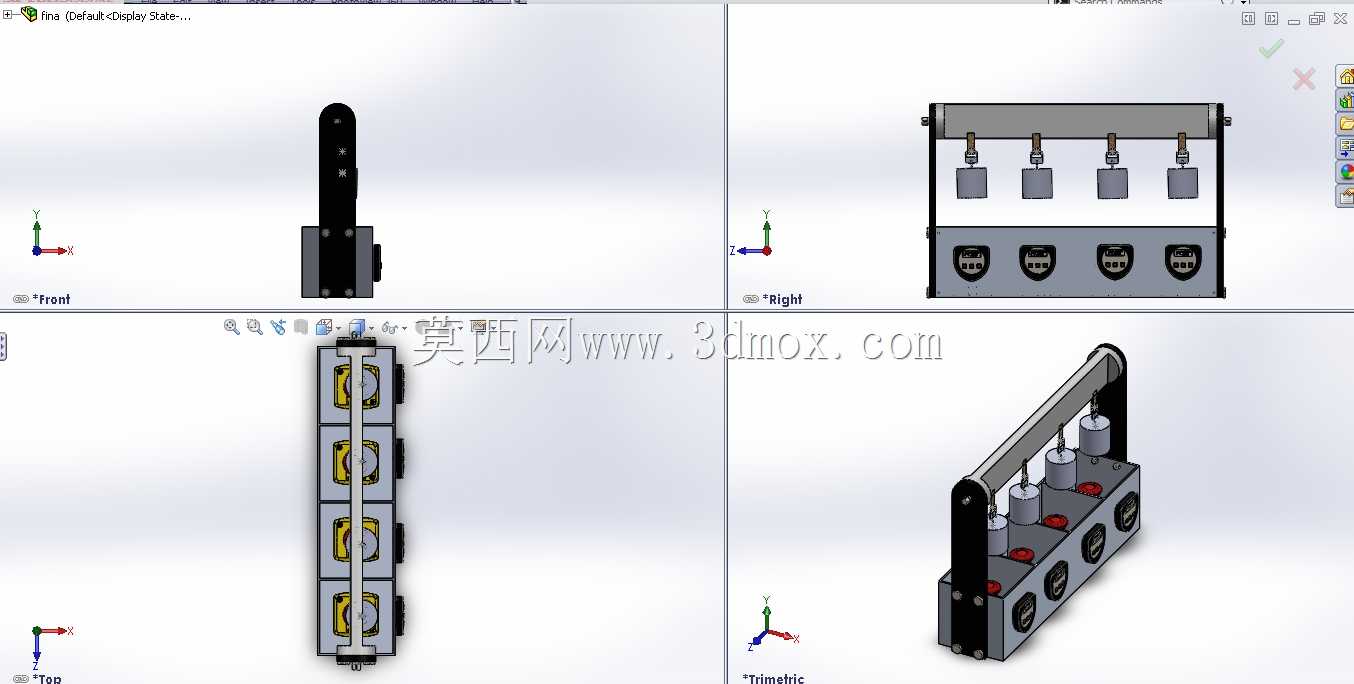

从安装与使用的边界条件来看，装置整体的横向宽度适配四工位并行检测的需求，高度方向预留了足够的配重挂接行程，可满足不同持粘时间检测的位移量需求，无需额外加高框架。设备整体无复杂的电控组件，纯机械结构的设计故障率极低，日常维护仅需定期给挂杆的导向部位添加少量润滑脂，保证挂杆滑动顺畅无卡滞即可，不需要专业的电控维修人员介入，非常适合中小型胶粘制品企业的实验室使用，也可作为职业院校材料检测专业的实操教学设备使用。在建模过程中，所有结构件的装配关系都完全按照实际加工装配逻辑搭建，框架的焊接连接处、挂杆的导向配合部位、试样夹的锁紧结构都做了细节还原，可直接用于设备的加工出图参考，也可作为检测类设备结构设计的参考案例，帮助设计人员快速理解静态力学检测类设备的载荷传递逻辑与结构刚性设计要点，避免出现载荷偏斜、框架刚性不足等常见设计问题。
