药品外包装纸盒三维结构设计

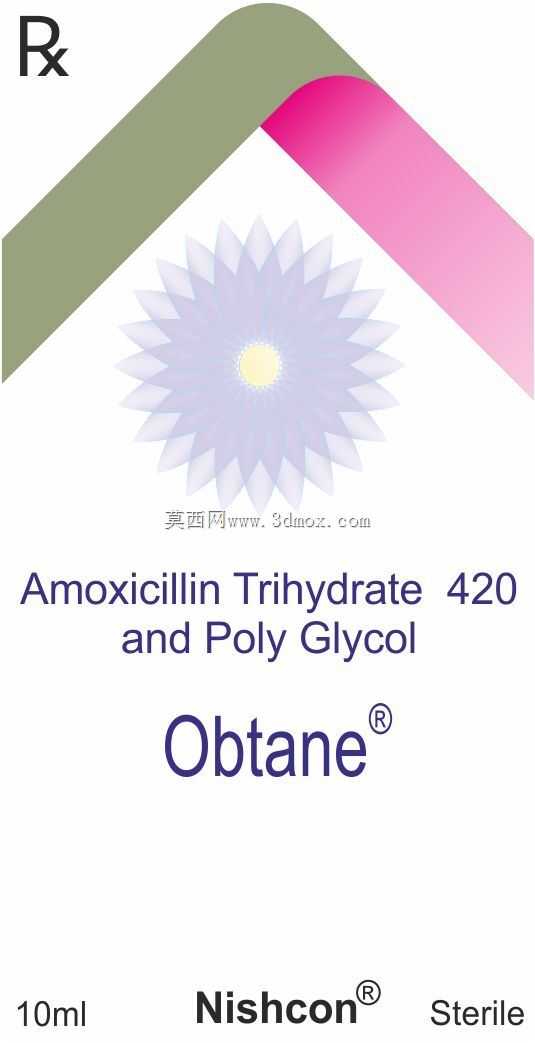

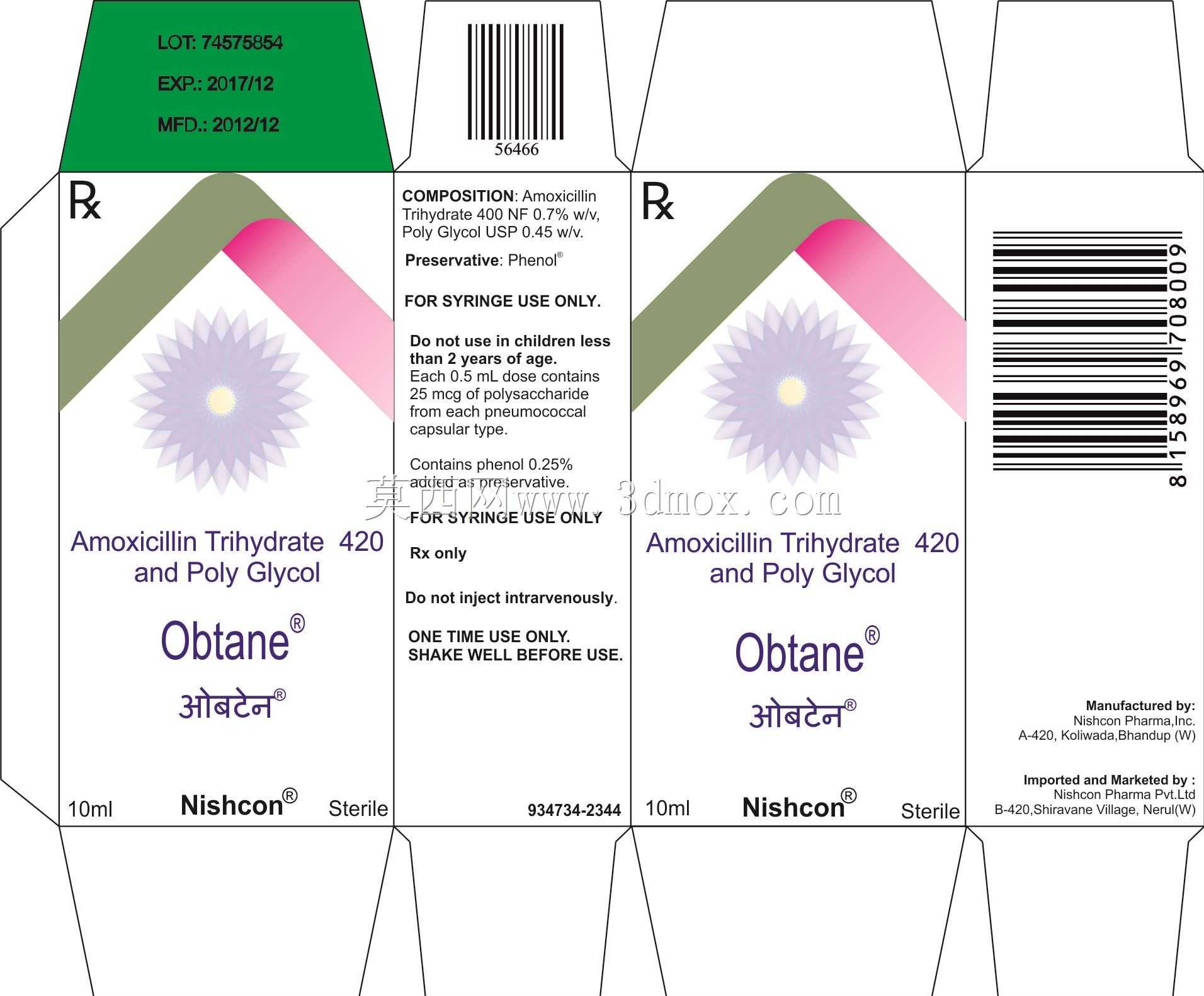

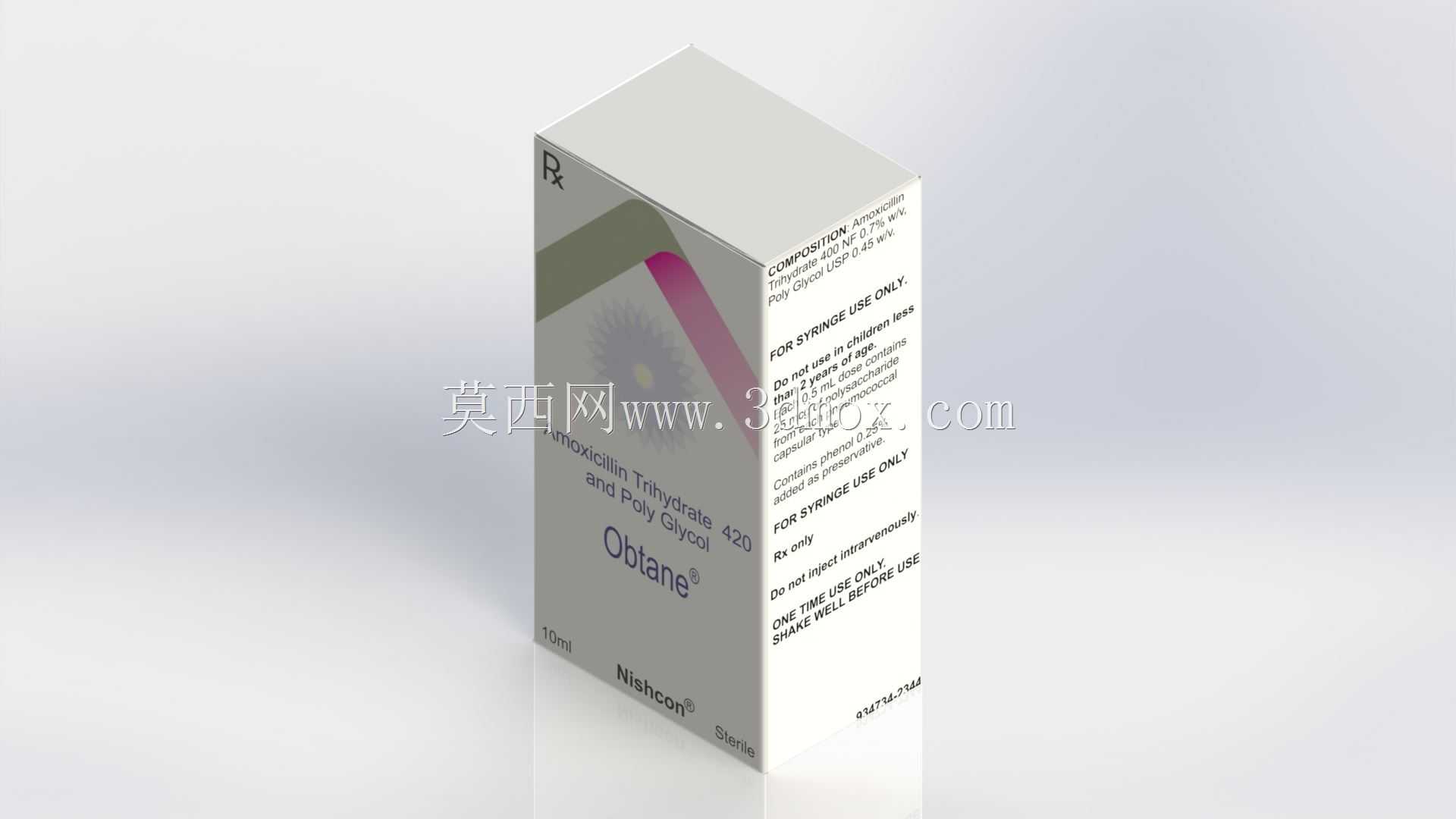

在医药产品流通全链路中，外包装纸盒是直接接触次级包装、承载药品储运防护功能的核心结构件，这类纸盒的设计需要同时兼顾印刷标识可读性、堆码承压能力、运输抗冲击性能以及终端取用的便捷性，不能仅做外观曲面的造型复刻。从结构设计逻辑来看，这款药品包装纸盒采用常规直立长方体盒型，折边咬合结构无需额外粘接固定，侧边压痕深度经过反复调试，既保证折边弯折时不会出现纸面断裂，也能让盒体组装后棱角规整，不会出现鼓边、翘角的问题，适配自动化装盒生产线的折盒、入盒、封盒工序节拍，不会因为结构公差导致产线卡料。盒体的壁厚根据内装药品的重量做了匹配，采用单铜纸覆亚膜的材质方案，表面印刷区域预留了足够的标识位置，包括处方药标识、成分说明、用法提示、生产批号喷码区等法定标注区域，所有文字排布区域避开折痕位置，避免折边弯折后标识信息断裂缺失，同时盒面的弧形装饰条做了曲面贴合处理，印刷对位公差控制在0.2mm以内，保证批量生产时外观一致性。从实际应用场景出发，这类纸盒需要满足医药流通环节的多层堆码要求，盒体顶部和底部的折翼采用互锁结构，空盒运输时可以完全压平堆叠，大幅降低仓储和运输的空间占用，组装成型后底部承重能力可满足1.5kg内装物的承载需求，在1.2米高度自由跌落时，盒体边角不会出现开裂、脱扣的情况，能够有效缓冲运输过程中的颠簸冲击，保护内部药瓶、药盒不受挤压破损。设计过程中对盒体的开合力度做了优化，消费者首次开启时不需要借助额外工具，沿顶部预留的开启压痕即可轻松打开，同时开启后会留下明显的拆封痕迹，满足药品包装的防篡改要求。盒体的外部尺寸严格匹配对应药品的内包装尺寸，内部预留了0.5mm的装配间隙，既不会因为间隙过大导致内装物在盒内晃动碰撞，也不会因为间隙过小导致装盒困难，适配自动化产线的推料入盒行程，不会出现卡滞问题。此外，盒体侧面预留了条形码、追溯码的喷印平整区域，保证扫码识别率达到流通环节的要求，所有边角做了微小的圆弧过渡处理，避免生产和取用过程中锋利纸边划伤操作人员。
