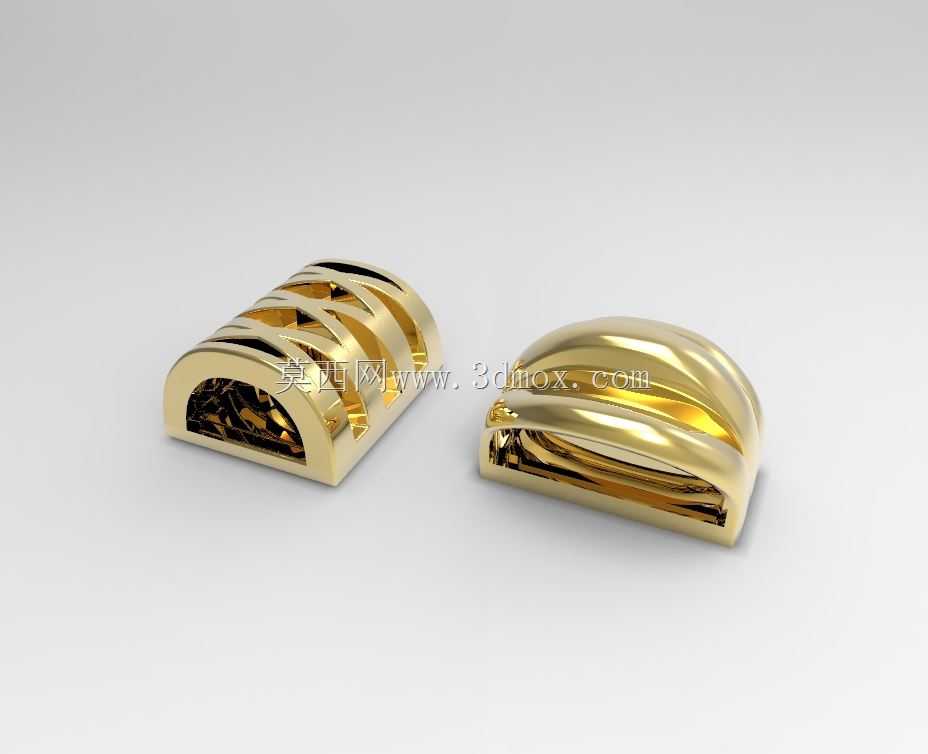

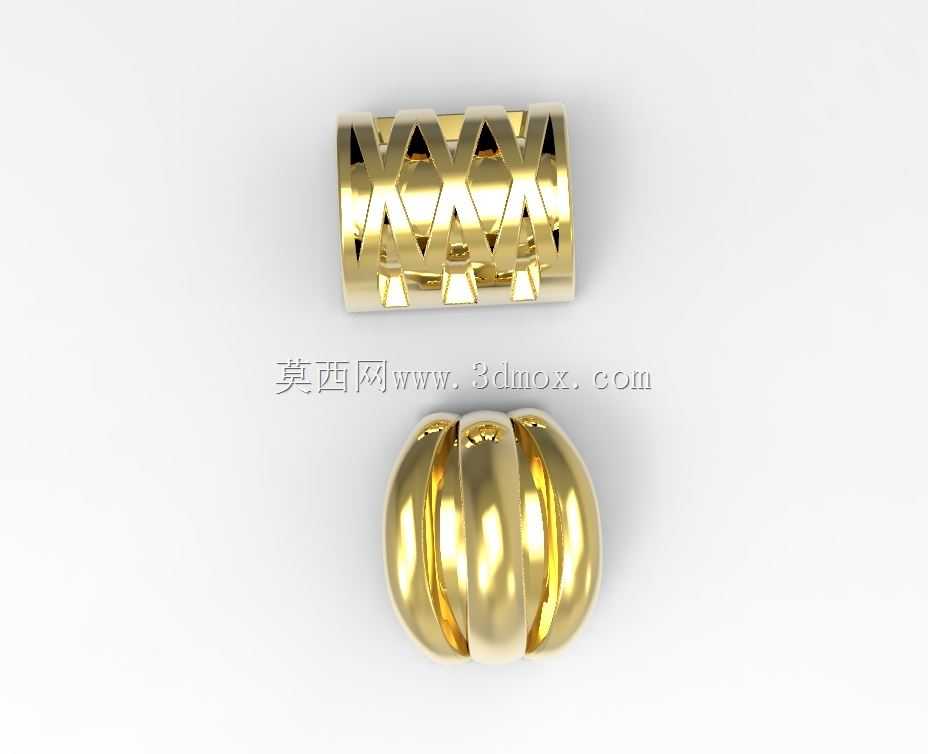

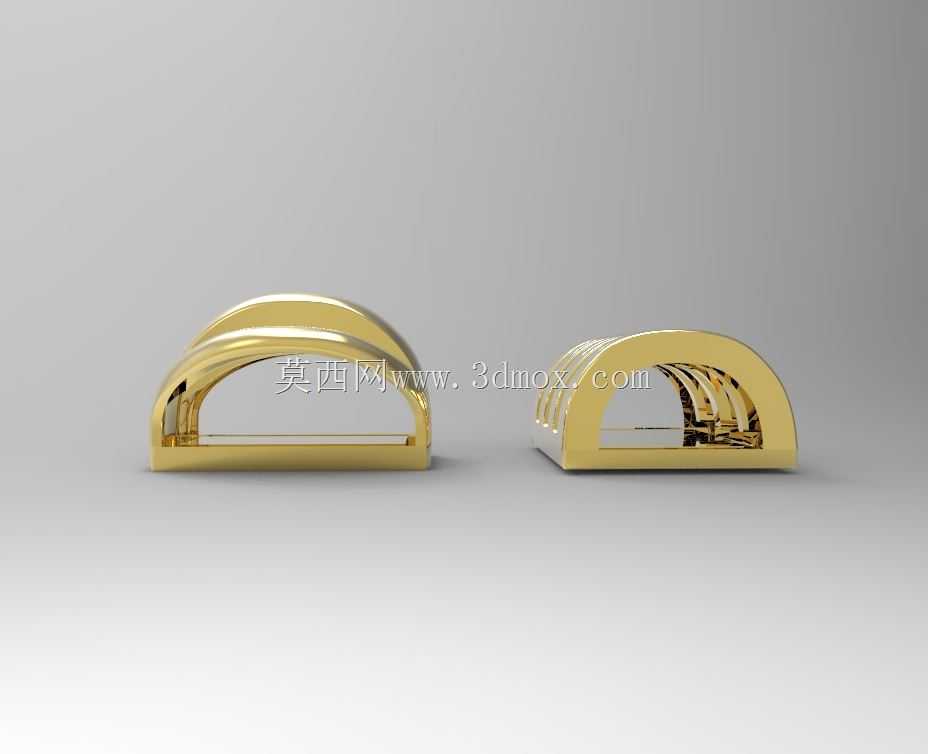

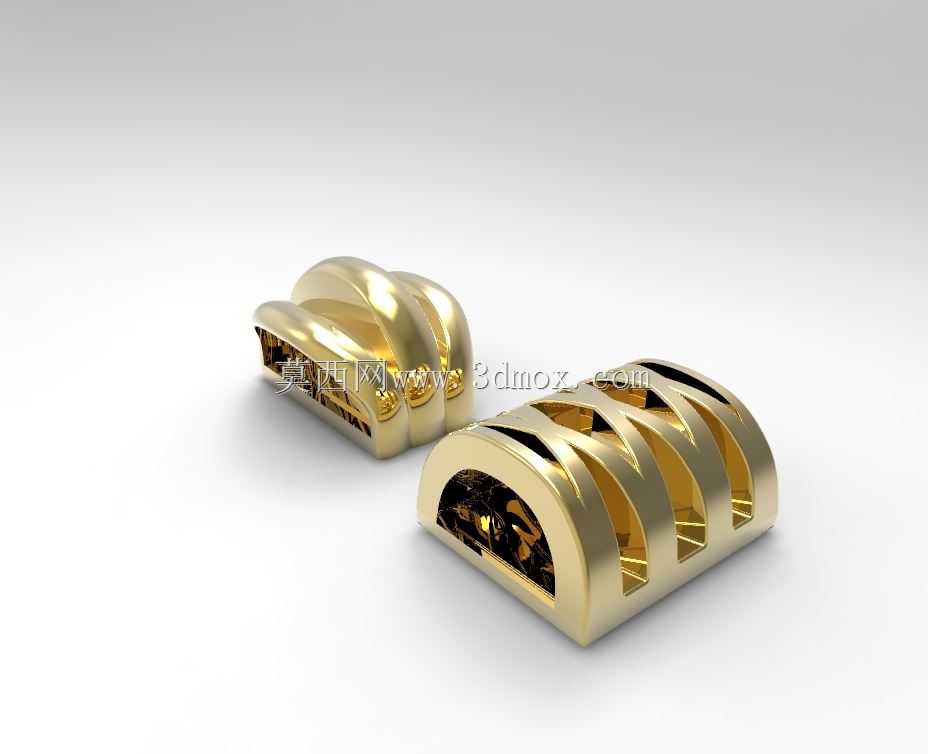

镀金弧形镂空装饰结构件三维设计

这类弧形镂空镀金构件，常应用于高端箱包锁扣、轻奢皮具装饰固定、定制礼品五金饰件场景，在实际使用中既承担局部结构限位的作用，也承担外观装饰提升产品质感的功能。从结构设计角度看，整体采用半圆弧拱形外轮廓，外表面做连续顺滑的曲面过渡，没有尖锐棱角，避免使用过程中剐蹭接触的皮具面料或者划伤使用者手部，拱形结构本身具备更好的抗挤压形变能力，相比平直结构在受到侧向压力时，能通过弧面分散应力，降低受力集中导致的变形概率。构件侧面做等间距的弧形镂空开槽，开槽的弧度与外轮廓保持同心，一方面能减少构件整体的材料用量，降低自重，另一方面镂空形成的分隔筋条沿拱形径向分布，刚好形成加强筋的结构效果，不会因为开槽削弱整体结构强度，同时镂空区域可以透出内部安装的结构组件，形成层次分明的视觉效果。构件内部预留了矩形安装空腔，空腔的边界尺寸做了公差适配设计，可匹配对应规格的锁芯组件或者磁吸固定模块，空腔内壁做了0.2mm的安装导向斜角，方便装配时组件快速对位，不需要额外修配即可完成压装。外表面的镀金层设计，在结构上要求基材表面粗糙度达到Ra0.8以下，保证镀层附着均匀，不会出现局部积漆或者镀层脱落的问题，镀层厚度控制在8-12μm，既满足外观金属光泽的要求，也具备足够的耐磨性能，应对日常使用中的摩擦接触不会轻易露底。设计过程中，曲面部分采用G2连续的曲率过渡，避免曲面出现褶皱或者曲率突变，保证后续抛光、电镀工序的加工可行性，不会因为曲面拐点导致抛光不到位或者镀层厚度不均。构件的安装边界做了隐藏式设计，底部的安装平面与安装基面完全贴合，固定点位设置在构件两端的内侧位置，装配完成后固定螺丝不会外露，保证外观面的完整一致性。从实际使用场景的适配性来看，这类构件的弧形轮廓可以贴合皮具的弧形转角位置，不会出现安装后翘起、贴合不严的问题，镂空筋条的宽度统一为3mm，既保证足够的结构强度，也不会因为筋条过宽显得笨重，筋条之间的镂空宽度为5mm，刚好形成疏密合适的视觉比例，不会因为镂空过密导致加工难度提升，也不会因为镂空过宽显得结构松散。在结构强度校核层面，针对日常使用中可能出现的拉扯、挤压受力，拱形结构配合径向分布的筋条，可承受不低于50N的侧向挤压力而不产生永久形变，满足日常箱包、皮具使用的受力要求。内部空腔的定位台阶高度设置为1.5mm，可对内部安装的功能组件形成轴向限位，避免组件在使用过程中出现窜动，空腔边角做了R0.5的圆角过渡，减少注塑或者压铸加工时的应力集中问题，提升构件生产的良品率。
