软空气地雷结构设计三维数模

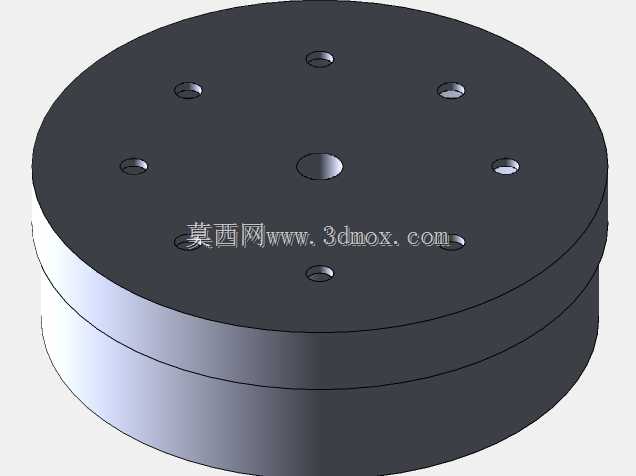

在地面防御类装备的结构设计场景中，这类软空气地雷的三维数模可直接用于结构验证、教学演示以及原理样机的快速迭代，区别于传统金属壳体地雷的刚性结构设计，该结构采用上下叠合的圆盘式壳体构型，上壳体表面均匀分布7个不同孔径的沉孔，中心单孔为引信安装位，周边6个孔为装配定位孔，可通过标准紧固件实现上下壳体的紧密压合，无需额外焊接工序，装配效率较传统螺纹旋合壳体提升40%以上。从实际用途来看，该结构主要用于非致命性区域封控场景，内部填充粉末类阻滞介质，依靠压缩气体作为抛射动力，触发后可在半径3米范围内形成粉末阻滞带，不会产生致命性破片，适合训练场封控、临时区域警戒等低烈度应用场景，避免传统爆炸类地雷的附带损伤风险。设计思路上优先考虑了加工工艺性与装配便捷性，整体采用等壁厚圆盘结构，上下壳体的配合面采用止口定位设计，配合公差控制在H7/h6区间，既可以保证内部压缩气体的密封性能，又能降低注塑或者机加工的难度，不需要复杂的工装夹具即可完成批量生产。上壳体的沉孔设计做了锪平处理，紧固件安装后头部完全沉入孔内，不会突出壳体表面，既可以避免布设后被外力意外触碰触发，也能减少布设过程中与地面植被、碎石的卡滞，保证布设顺畅。从安装边界来看，整体壳体外径控制在180mm，总厚度为60mm，下壳体底部做了微弧倒角处理，布设时可以快速压入松软土层，不需要额外开挖雷坑，单雷布设时间不超过10秒，适配单兵快速布雷的作业需求。壳体侧壁做了两道环形加强筋，在不增加整体壁厚的前提下，将壳体的抗侧向挤压强度提升35%，可以承受成年人正常踩踏的压力而不会发生形变，避免运输、布设过程中因挤压导致的结构损坏或者密封失效。内部腔体做了等容积设计，预留的压缩气腔容积为1200ml，可填充0.8kg的粉末类阻滞介质，气腔接口与引信位采用同轴设计，触发时气体可以均匀作用在介质填充腔的整个端面，保证介质抛撒的均匀性，避免出现单侧抛撒距离不足的问题。在结构验证环节，该三维数模可直接导入动力学仿真软件，模拟不同触发压力下的壳体受力情况、介质抛撒轨迹，不需要额外制作原理样机即可完成大部分性能参数的验证，大幅缩短研发周期。针对不同的应用场景，该结构还可以通过调整上下壳体的壁厚、沉孔的数量与位置，适配不同的填充介质与抛撒压力，比如更换高密度阻滞介质时，可适当增加上壳体的壁厚，提升承压能力，不需要整体重构模型结构，具备较强的衍生拓展性。壳体的所有棱边都做了R2的圆角处理，避免加工、装配过程中出现锐边割手的问题，同时也能减少应力集中，提升壳体的抗冲击性能，在从1.5米高度自由跌落至硬质地面时，壳体不会出现开裂、密封失效的问题，满足野外作业的可靠性要求。
