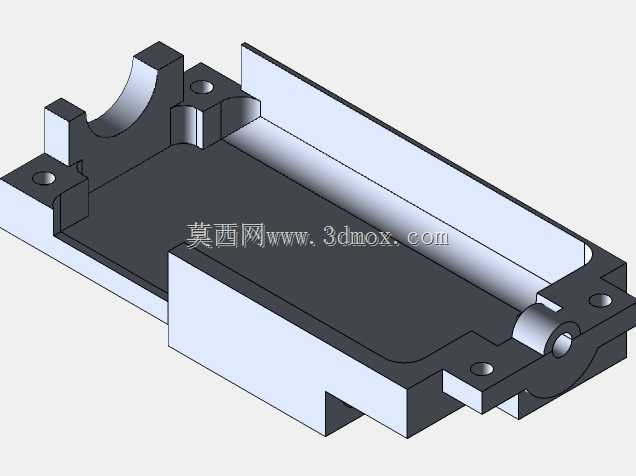

AirsoftA&KM240电机加固支撑安装支架

在电动软弹发射器的改装与运维场景中，电机作为动力输出核心部件，其安装固定的可靠性直接决定了整枪连发稳定性、传动齿轮啮合精度以及长时间射击的结构耐用度，原厂配置的M240电机支架多采用普通工程塑料注塑成型，在高扭矩电机持续输出、高频后坐震动的工况下，极易出现安装孔位开裂、支撑臂形变、电机定位偏移等问题，进而引发齿轮扫齿、电机过热、供弹卡顿等连锁故障，这款加固型电机支架正是针对这类实际使用痛点完成的结构优化设计。从结构功能层面来看，该支架承担着三重核心作用：首先是为驱动电机提供精准的定位基准，通过一体成型的弧形抱持腔匹配电机圆柱外壳的轮廓，保证电机输出轴与传动齿轮箱的输入轴保持严格的同轴度，避免因轴系偏斜带来的额外传动阻力与零件磨损；其次是分散电机工作时产生的震动载荷，支架本体上设置的多组安装孔位，可分别与机匣内壁的固定柱、齿轮箱侧边的定位凸台完成刚性连接，将电机运转产生的震动传递至整枪的主体结构上，而非集中在支架局部薄弱位置；最后是承受电机高扭矩输出时的反作用力矩，在电机启动、急停以及连发状态下，电机定子会产生与转子转动方向相反的反扭矩，加厚的支撑侧壁与加强筋结构可有效抵抗这一力矩带来的支架形变，避免电机位置偏移导致的传动失效。在设计思路上，这款支架没有对原厂的安装接口做任何非标改动，完全遵循原装机匣的安装边界做结构强化：整体采用一体化铣削成型的结构逻辑，去掉了原厂支架上多余的镂空减重区域，在电机抱持腔的两侧增加了加厚的支撑立壁，立壁与支架底板的交接位置设置了圆角过渡结构，避免直角位置的应力集中；两端的安装耳座做了加厚处理，安装孔位内嵌了金属衬套的预留位，可避免反复拆装时螺丝对孔位的磨损；支架底板的平面度公差控制在0.05mm以内，保证与机匣安装面完全贴合，不会出现安装翘曲导致的电机偏斜。从安装边界与尺寸适配来看，支架整体长度匹配M240机匣内部的电机仓空间，不会干涉周边的供弹管路、线路排布以及扳机组件的运动行程；弧形抱持腔的内径尺寸与常用的高扭矩480型电机外壳直径完全适配，轴向定位台阶的高度与原厂电机的定位环尺寸匹配，安装后电机的轴向窜动量可控制在0.1mm以内；各个安装孔的孔位坐标与原厂支架完全一致，替换安装时无需对机匣做任何打磨、裁切等改装操作，可直接完成原位替换，降低改装的操作门槛。实际使用场景中，这款支架尤其适配升级了高扭矩电机、高射速齿轮组的改装M240发射器，在连续高频射击的工况下，支架不会因为持续的震动与扭矩负载出现形变，可长期保持电机的定位精度，减少传动系统的故障概率，同时金属材质的支架本体还可辅助电机工作时的热量散发，降低电机长时间高负载运行的过热风险。在结构细节处理上，支架的所有棱角位置都做了0.2mm的倒角处理，避免安装时划伤线路或者周边的塑料零件，电机出线位置预留了足够的走线槽空间，不会出现线路被支架挤压破损的问题；支架与电机外壳接触的弧形面做了细微的防滑纹理处理，可增大与电机外壳的摩擦力，进一步避免电机在高扭矩输出时出现自身转动的情况。不同于市面上其他同类改装支架盲目增加壁厚导致的安装干涉问题，这款支架在做结构强化的同时，严格复刻了原厂支架的所有外轮廓避让特征，在靠近齿轮箱的一侧预留了齿轮箱输入轴轴承的避让凹槽，在靠近机匣侧壁的位置做了减薄处理适配机匣的内壁弧度，保证安装后支架与周边零件完全贴合，不会出现凸起、顶壳等问题。对于从事发射器改装、结构优化的设计人员来说，这款支架的设计逻辑也具备参考价值：在做替换类改装零件设计时，首先要保证安装接口的完全互换性，不能为了提升强度随意改动安装尺寸，其次要针对原零件的失效位置做针对性的结构加强，而非整体增加材料厚度带来不必要的重量与安装干涉，最后要兼顾零件的辅助功能，比如散热、走线避让、装配便利性等细节，才能做出实际使用体验优于原厂零件的改装构件。
