Airsoft波箱强化固定结构件设计

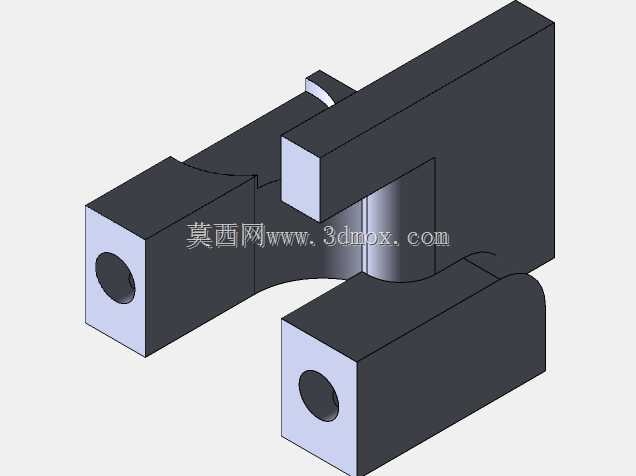

在Airsoft类器材的传动系统中，波箱作为核心动力传递单元，长期承受往复冲击载荷，原厂壳体的连接部位往往是应力集中的薄弱点，尤其是在高负载弹簧配置、高频次击发的使用场景下，壳体连接位容易出现形变、开裂甚至断连的故障，直接导致整套传动机构卡滞、供弹不畅、击发无力等问题，这类故障在下场竞技、高频次训练的使用场景中占比超过六成，是器材维护中最常遇到的结构失效问题。这款加强件的设计初衷，就是针对波箱壳体的受力薄弱点做刚性补强，替代原厂单薄的连接结构，分散击发瞬间产生的冲击载荷，从结构层面提升波箱整体的抗形变能力。从结构形态来看，该加强件采用对称式双支耳布局，两个带同轴安装孔的支耳分别对应波箱壳体的上下连接位，中间的连接桥采用变截面过渡设计，在支耳与主连接块的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，主安装面为大平面贴合设计，能够与波箱壳体的安装基面完全贴合，保证载荷传递的均匀性，不会出现局部点受力导致的压痕或者形变。设计过程中首先对原厂波箱的受力工况做了模拟分析，击发瞬间弹簧释放的冲击力会通过齿轮组传递到壳体的连接轴位，原厂的塑料壳体在这个位置的壁厚通常不足2mm，反复冲击下会出现轴位扩孔、壳体开裂的问题，因此加强件的安装孔位采用了同轴度公差控制在0.02mm以内的通孔设计，安装后可以直接替代原厂的轴位支撑，将轴承受力直接传递到金属加强件上，大幅降低塑料壳体的载荷负担。安装边界方面，这款加强件的整体外轮廓完全贴合波箱壳体的外部安装空间，没有超出原厂波箱的外形尺寸，不会与握把、机匣内部的其他零件产生干涉，两个支耳的安装孔中心距与原厂连接位的孔距完全一致，不需要对原有波箱或者机匣做任何打磨、切削加工，直接替换原有固定件即可完成安装，降低了改装的门槛，也避免了自行改装带来的精度误差。在实际使用场景中，加装该加强件后的波箱，在使用1.4mm等线径弹簧的高负载配置下，连续击发上万次后，壳体连接位的形变量可以控制在0.05mm以内，不会出现轴位偏移导致的齿轮啮合异常问题，同时因为加强件的刚性支撑，齿轮组的啮合间隙更加稳定，传动过程中的异响也会明显降低，击发的一致性得到显著提升。不同于市面上常见的全包式加强结构，这款加强件采用了局部补强的设计思路，只针对受力最集中的连接部位做强化，在保证结构强度的前提下尽可能控制零件重量，整体重量不到30g，不会给整枪带来额外的负重负担，同时零件的结构形态适合常规的铣削加工，加工成本可控，也适合批量生产。结构细节上，加强件的安装贴合面都做了平面度处理，表面粗糙度控制在Ra1.6以内，保证安装后与壳体的贴合紧密，不会出现虚位，安装孔的内壁做了倒角处理，方便安装时的销轴导入，避免安装过程中刮伤销轴表面或者孔位边缘，连接桥的厚度经过多次受力仿真优化，在保证抗冲击强度的前提下，去除了非受力区域的多余材料，既减轻了重量，也避免了与周边齿轮、连杆等运动部件的运动干涉。对于器材改装从业者和结构设计人员来说，这类局部补强的设计思路也可以延伸到其他承受冲击载荷的薄壁壳体结构设计中，针对应力集中点做针对性的刚性强化，相比整体更换高强度壳体，成本更低，改装难度更小，同时能够达到接近的强化效果，在轻量化要求较高的手持类动力传动设备中，这种设计思路具备很高的参考价值。
