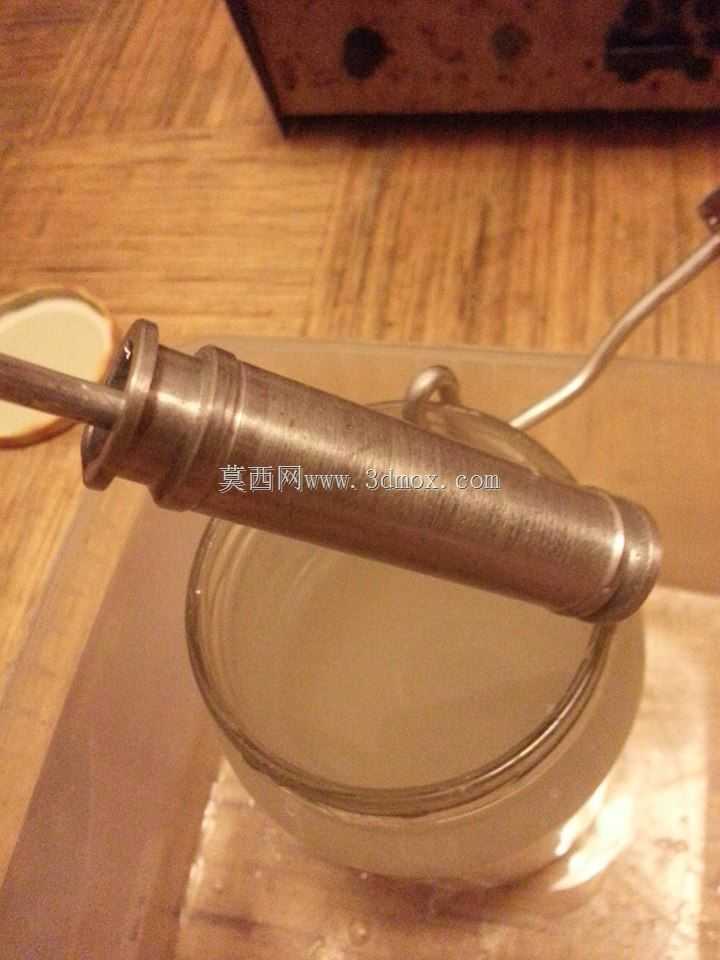

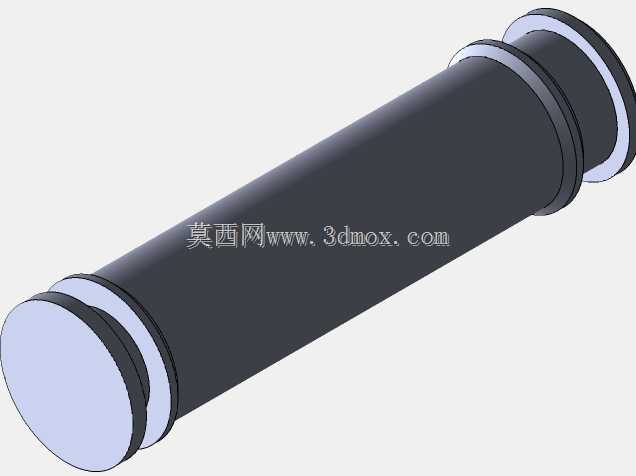

Airsoft AWS L96活塞及弹簧导套结构

在气动类休闲运动器材的结构设计领域，活塞组件是决定击发稳定性、输出一致性的核心运动部件，本次涉及的这款适配L96系列气动器材的活塞与弹簧导套结构，主要面向90度布局的击发组件配套使用，适配国内同规格克隆型号的器材改装与维修替换场景。从实际使用场景来看，这类活塞组件长期处于高频次往复运动工况，每次击发过程中都要承受弹簧瞬间释放的轴向冲击力，同时还要和气缸内壁保持稳定的滑动密封配合，因此结构设计上的细节处理直接决定了部件的使用寿命和击发手感。

从功能特性层面拆解，该组件集成了活塞本体与弹簧导向套两个核心功能段，活塞部分的外圆设置了多道环形密封槽位，用于安装密封胶圈，保证在气缸内滑动时的气室密闭性，避免击发过程中出现气压泄漏导致的初速波动问题。弹簧导向段的直径匹配13mm规格的主流弹簧内径，在弹簧压缩与释放的全过程中为弹簧提供径向约束，避免弹簧在高速伸缩过程中出现偏摆、弯折蹭碰气缸内壁的问题，减少不必要的运动阻力和零件磨损。活塞本体采用铝合金材质加工，在保证结构强度足够承受弹簧冲击的前提下，尽可能降低运动件的整体重量，减少往复运动的惯性冲击，提升击发响应速度，同时铝合金材质的表面氧化处理后具备较好的耐磨性能，长期滑动摩擦下的尺寸稳定性优于普通塑料材质的活塞件。

设计思路上，这款活塞没有采用多余的异形减重结构，整体为同轴回转体结构，所有特征均围绕同轴度要求展开，两端的导向段外圆与活塞密封段外圆保持严格的同轴公差，保证在气缸内滑动时不会出现卡滞、偏磨的问题。活塞两端的限位凸台高度经过匹配计算，既能够限制活塞在气缸内的前后行程极限，避免活塞撞击气缸端盖造成结构损坏，又不会因为凸台过高导致密封胶圈安装后出现过度挤压，增大滑动阻力。弹簧导向段的长度经过适配，在活塞处于完全复位的状态下，导向段仍能伸入弹簧内部足够长度，保证弹簧在初始压缩状态下就不会出现径向偏移，从运动初始阶段就约束弹簧的运动轨迹。

从安装边界与尺寸适配来看，该活塞组件的整体外圆尺寸匹配L96系列气缸的标准内径，安装时不需要对原有气缸结构进行额外打磨修改，直接替换原有活塞即可完成装配。活塞尾部的连接结构适配90度击发组件的挂钩卡位，击发时挂钩能够稳定挂住活塞尾部的卡位槽，待扳机触发后顺利脱开释放活塞，卡位槽的倒角处理经过优化，既保证挂钩挂接时的可靠性，不会出现滑脱滑膛的问题，又能在脱开时减少摩擦阻力，让扳机力保持在舒适的区间。导向钢材质的衬套嵌入弹簧导向段的端部，承受弹簧反复伸缩时的端面旋转摩擦，避免铝合金本体被弹簧端面磨出凹坑，进一步延长部件的整体使用寿命。在实际装配调试过程中，该活塞可以适配M190规格的弹簧，在高弹簧力的工况下，整体结构的刚性足够支撑大线径弹簧的冲击力，不会出现活塞变形、断裂的问题，同时滑动过程的阻力控制得当，不会因为弹簧力提升就出现卡滞问题，能够满足不同力度配置的改装需求。
