星型活塞航空动力装置三维结构设计

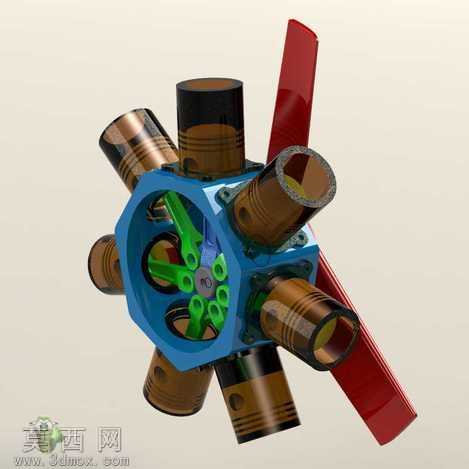

本作品为星型活塞式航空动力装置的三维建模设计，整体采用周向辐射式布局完成结构搭建，建模过程中严格遵循机械装配逻辑，对每一处配合结构做了精准的尺寸约束。首先完成核心机匣的主体建模，采用正多边形中空框架结构作为整个动力装置的承载基体，预留出各气缸的安装定位孔、内部传动腔室以及曲轴安装位，建模时对机匣的安装凸台、螺栓孔位做了细节还原，保证各部件装配时的定位精度。围绕核心机匣周向均匀布置七个活塞气缸组件，每个气缸采用分体式建模完成缸套、散热鳍片、活塞本体的结构搭建，缸套部分做了薄壁中空的结构处理，还原真实气缸的腔体空间，活塞与缸壁之间预留合理的装配间隙，外部散热鳍片采用环形阵列方式生成，还原风冷发动机的散热结构特征。气缸内部的连杆机构采用绿色工程塑料质感材质做区分，建模时还原了连杆与活塞销、曲轴偏心轴颈的铰接结构，可直观展示动力传递的运动路径。机匣前端安装双叶螺旋桨组件，桨叶采用曲面建模完成翼型截面的扫掠生成，还原螺旋桨的气动外形特征，桨叶与机匣前端的输出轴做同轴心配合，可直观展示动力输出端的连接关系。渲染阶段采用差异化材质区分不同功能部件：机匣主体使用亮蓝色金属烤漆材质，突出主体框架的视觉辨识度；气缸组件采用棕褐色金属材质搭配半透明缸顶结构，可隐约观察内部活塞的位置状态；内部连杆机构使用亮绿色硬质塑料材质，清晰区分内部传动构件与外部结构件；螺旋桨采用高光亮面红色材质，突出动力输出部件的视觉存在感。整体渲染采用柔和的漫反射光源，搭配浅米色纯色背景，避免多余光影干扰结构展示，各部件的边缘做了轻微的倒角处理，还原真实机械加工的工艺特征。设计过程中重点考量了星型发动机的结构对称性，七个气缸沿机匣中心呈等角度辐射分布，保证整体结构的质量均衡，同时对内部传动腔室做了镂空处理，可直观观察到内部连杆汇聚于中心曲轴的装配关系，既满足了外观展示的需求，也清晰呈现了星型活塞发动机的内部工作逻辑，可作为航空动力结构教学、机械原理演示的可视化三维模型使用。
