V12汽车发动机缸体总成三维设计

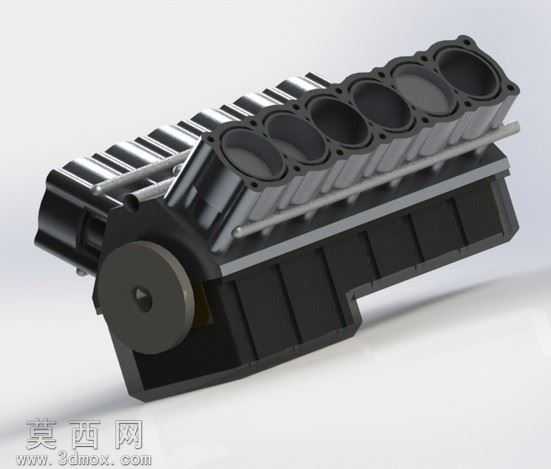

本作品为V型十二缸发动机主体结构的三维建模成果，建模过程以真实V12发动机的缸体布局逻辑为核心依据，首先确定60度夹角的V型缸排基准，完成两侧各六组气缸腔的同轴度参数校准，保证每一组气缸的中心轴线与曲轴安装位的相对位置符合内燃机动力传递的几何要求。建模阶段优先搭建缸体的主体支撑框架，依次完成缸套安装位、曲轴箱腔体、侧边加强筋结构、前后端盖安装定位面的特征构建，对缸体顶部的气缸开口边缘做了适配密封结构的倒角处理，缸体外壁的散热鳍片采用阵列特征完成等距排布，保证每一片鳍片的厚度、间距完全一致，还原金属缸体的散热结构设计。材质渲染阶段针对不同结构部件做了区分处理：缸体主体采用哑光黑色铸铁材质，调整材质的粗糙度参数还原铸铁表面的细微颗粒质感，金属管路部分采用抛光铝合金材质，添加轻微的环境反射效果凸显金属冷加工后的光洁质感，曲轴端的传动轮做了深色氧化处理的材质表现，区分不同部件的加工工艺差异。结构设计上还原了V12发动机的典型特征，两侧缸排的错位排布保证曲轴连杆的安装空间充足，缸体下部的油底壳安装位做了下沉式腔体设计，侧边的加强筋结构沿缸体受力方向排布，兼顾轻量化与结构强度要求。建模过程中对每一处装配定位面都做了公差预留的特征处理，保证各部件的虚拟装配能够完全契合，整体模型完整呈现了V12发动机缸体总成的核心结构特征，可用于内燃机结构教学、动力总成方案展示等场景。
