西瓜纹理便携口香糖收纳盒结构设计

日常快消品的随身收纳结构设计，往往需要在便携性、开合可靠性与外观辨识度之间找到平衡，这款口香糖收纳盒的三维结构，正是针对随身便携使用场景做的落地化设计。从实际使用场景来看，这类收纳盒主要适配日常通勤、户外出行、办公场景下的口香糖随身携带需求，需要适配常规片状口香糖的叠放尺寸，避免在口袋、包袋内因为挤压出现内容物破损、盒体意外开合的问题，同时外观的视觉设计也承担了一定的随身配饰属性，区别于传统单色口香糖包装的单调感。

从结构功能特性来看，这款盒体采用抽拉式开合结构，没有额外的卡扣凸起，整体外轮廓做了全圆角过渡处理，没有尖锐棱角，放在衣物口袋内不会勾刮面料，抽拉阻尼经过结构间隙的匹配设计，既不会因为日常活动的晃动出现自行滑开的情况，也不会因为阻尼过大导致单手开合困难，实际使用时单手握持即可完成抽拉取物的操作，符合快消品随身使用的操作习惯。盒体内部的容纳腔做了尺寸限位，刚好适配常规10片装片状口香糖的叠放高度与长宽尺寸，内容物在腔体内不会出现大幅晃动，避免携带过程中口香糖片因为碰撞出现碎裂、糖衣脱落的问题。盒体的壁厚做了均匀化处理，整体壁厚控制在1.2mm，既保证了盒体的抗挤压强度，在受到日常口袋内的常规挤压时不会出现凹陷变形，也控制了整体重量，随身携带不会有明显的坠重感。

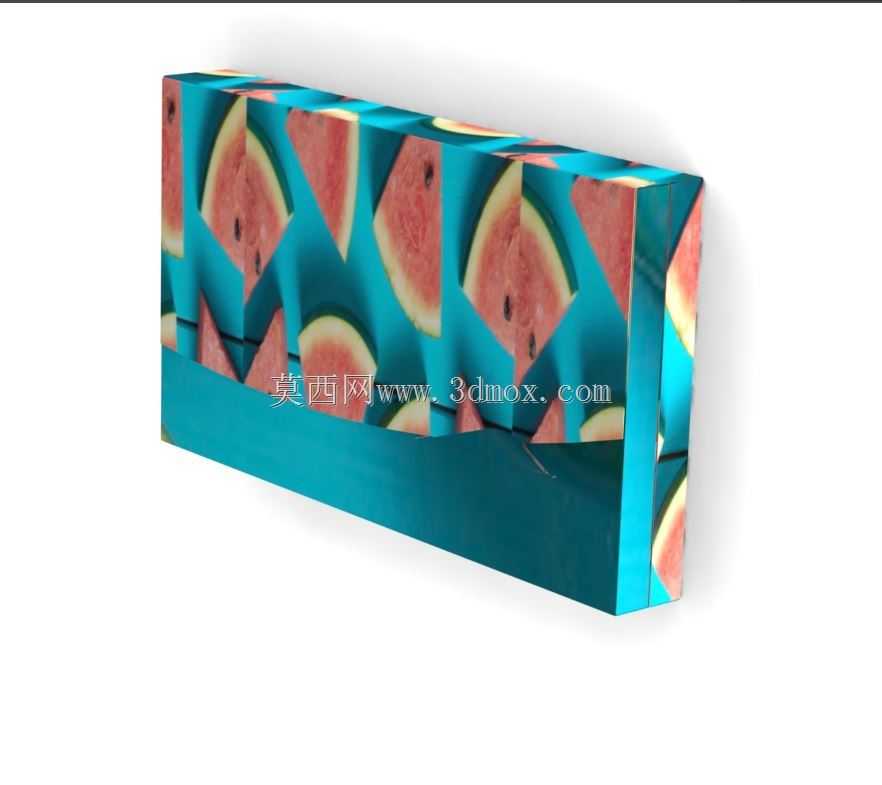

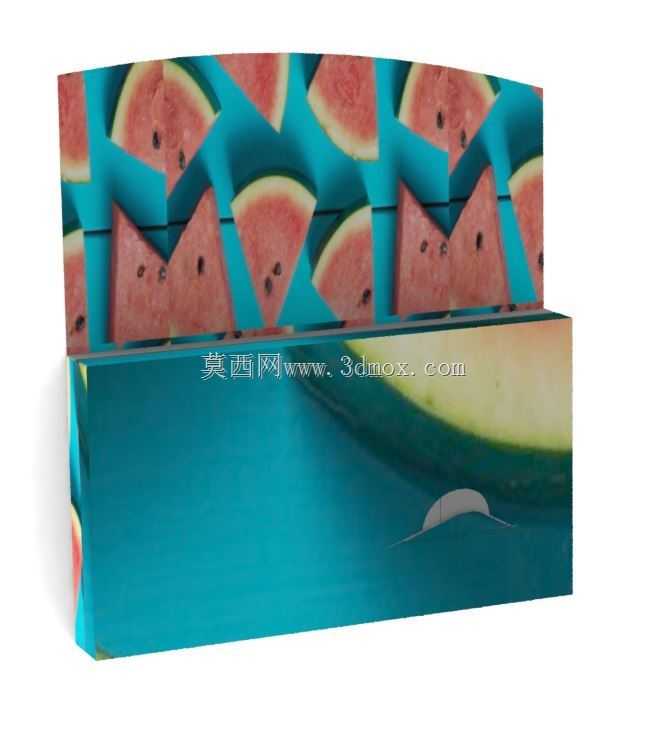

设计思路上，这款收纳盒没有采用复杂的多零件装配结构，整体仅由外盒与内抽两个核心零件组成，减少了装配工序，零件的脱模斜度统一做了1度的设计，适配常规注塑成型的工艺要求，不需要额外的抽芯结构，能够有效降低量产时的模具成本与成型不良率。外观的西瓜纹理采用表面覆膜或者模内转印的工艺实现，纹理覆盖盒体的外表面所有可视区域，青蓝色底色搭配西瓜切片的图案，视觉辨识度高，在同类产品中能够快速被识别，同时图案的排布做了对位设计，盒体开合的拼接位置图案能够连续对齐，不会出现明显的错位影响外观质感。

从外形尺寸与安装边界来看，这款收纳盒的整体长宽高尺寸控制在95mm*55mm*12mm，这个尺寸刚好适配常规牛仔裤口袋、通勤包的侧袋尺寸，不会因为尺寸过大占用过多的随身收纳空间，也不会因为尺寸过小导致拿取时容易滑落。盒体的边角做了R3的圆角处理，和外轮廓的整体圆润风格保持一致，抽拉的止位结构做在内腔的末端，内抽拉出到最大取物位置时会被止位结构挡住，不会出现内抽完全从外盒中脱出导致内容物洒落的问题。盒体的合模线设计在侧面的中心位置，经过外观面的工艺处理后不会有明显的合模线凸起，握持时不会有刮手的触感。在结构强度验证的维度，这款盒体的结构能够承受10N的侧面挤压力不出现永久变形，抽拉结构经过500次开合循环后阻尼衰减率不超过20%，能够满足日常随身使用的寿命要求，不会因为短时间的使用就出现开合松动、盒体开裂的问题。
