卧式直流电机带接线盒安装脚结构

　　这套卧式直流电机的三维结构，主要面向小型输送辊道、实验台架、轻工辅机以及需要低速直驱的设备布局场景。建模时没有把精力放在复杂曲面外观上，而是优先还原设备布置中最容易干涉、最需要校核的部分：伸出轴、底脚安装面、底脚孔位、接线盒外轮廓以及机身整体占位边界。

　　从实际用途看，直流电机常用于需要较宽调速范围或直接输出旋转扭矩的场合。设备布置时，电机轴线通常要与联轴器、链轮、带轮或辊筒保持同轴或固定中心距，因此轴伸位置不能只按示意处理。该模型将前端轴部作为重点表达，能够在总装中检查轴端与连接件的配合方向，也能提前判断护罩、传感器支架、张紧机构等周边零件是否与轴端发生空间冲突。

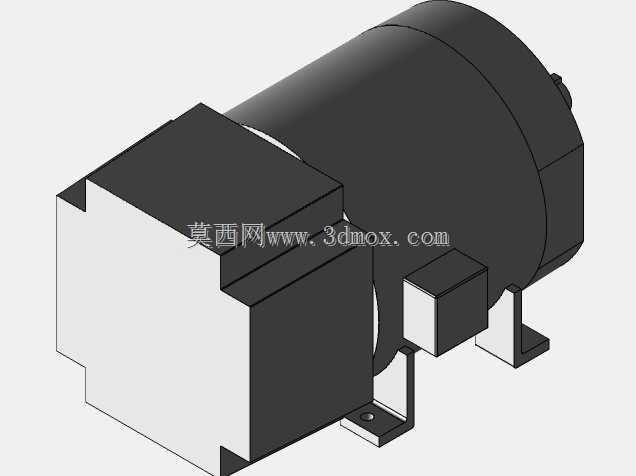

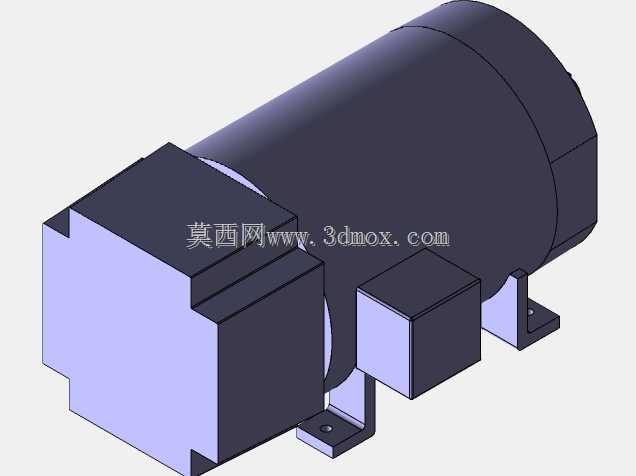

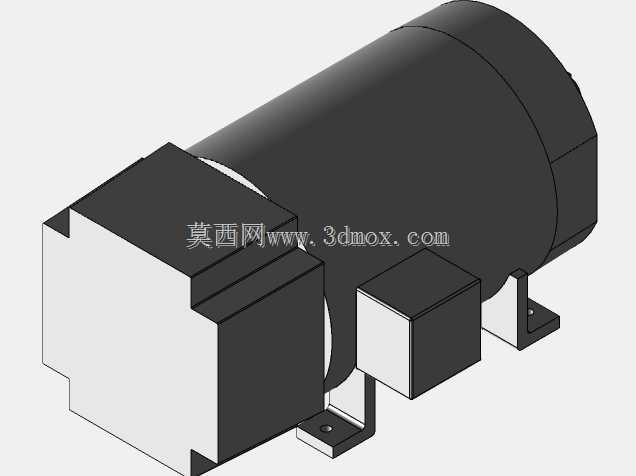

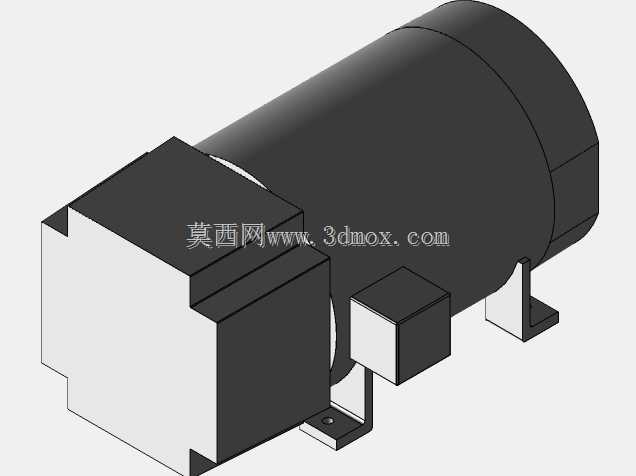

　　机身采用横向圆筒主体，前端布置较大的方形端盖区域，顶部和侧部保留接线盒凸台。接线盒虽然在模型中以简化块体表现，但对整机布局意义明显：它决定电缆出线方向、检修开盖空间以及线管弯曲半径。若在密集设备中忽略接线盒尺寸，现场往往会出现线缆无法弯折、盒盖无法开启、维护工具无法伸入的问题。模型中将接线盒独立成凸出于机身的结构，有利于在三维总装阶段同步规划走线桥架和电气安装空间。

　　底部安装脚是本结构另一个关键区域。卧式电机通过底脚落在机架安装面上，底脚的高度、孔距、孔径和支脚折弯形态会直接影响电机中心高。中心高一旦确定，联轴器对中、带轮张紧、链条包角以及输出轴与负载的相对位置都会受到约束。模型中底脚带立板和水平安装板，孔位区域以实体边界表达，适合在机架设计时快速放置紧固件、垫圈和调整垫片。进行设备校核时，可围绕底脚孔检查螺栓操作空间，也可在安装面下方预留减震垫或可调滑块的位置。

　　外形尺寸方面，圆筒主体构成最大径向包络，前端方形端盖和侧挂接线盒形成局部突出轮廓。布置时不能只按圆柱直径预留空间，还应在端盖外侧留出轴连接和拆装距离，在接线盒上方及侧向留出电缆接入余量，在底脚周围留出扳手拧紧空间。对于需要频繁维护的生产线，电机尾部与防护板之间也应保留抽换和通风间隙。

　　设计思路上，该模型属于基本设计层级，适合作为设备方案阶段的占位与干涉校核模型，而不是用于直接加工的详细零件图。非关键壳体倒角、散热筋、内部绕组、刷架和轴承细节未完全展开，但外部功能边界清晰，能够满足布局设计、安装脚核对、轴系对接和电气盒避让等工程需求。使用时可将其放入机架总成，配合联轴器、带轮或链轮建立动力传递路线，再依据实际选型样本补充精确孔距和中心高。
