渐开线直齿排挡齿轮参数化设计结构

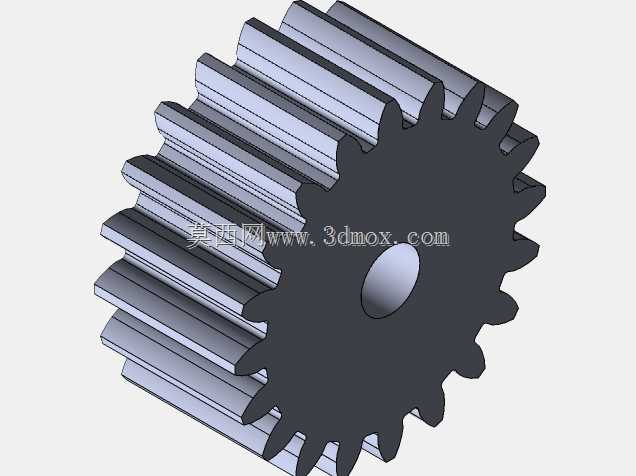

　　在手动变速器的换挡机构中，排挡齿轮是承担转速扭矩转换、实现挡位切换的核心传动零件，这类零件的设计精度直接决定了换挡手感、传动噪音水平以及整套变速系统的服役寿命，很多新手工程师在做这类齿轮建模时，往往容易忽略齿形参数与安装边界的匹配性，导致后续装配时出现齿侧间隙不合理、换挡卡滞甚至打齿的问题。从实际工程应用场景来看，这类排挡齿轮多用于中小扭矩的手动变速结构中，常见于小型工程机械、农用机械以及轻型代步车辆的变速单元，工作过程中需要随换挡拨叉的动作完成与对应挡位齿轮的啮合切入，因此齿端的倒角参数、齿形的修缘量都需要结合实际换挡行程做匹配，不能直接套用通用标准齿轮的参数。从设计思路上看，这个齿轮采用了参数化的建模逻辑，将模数、齿数、

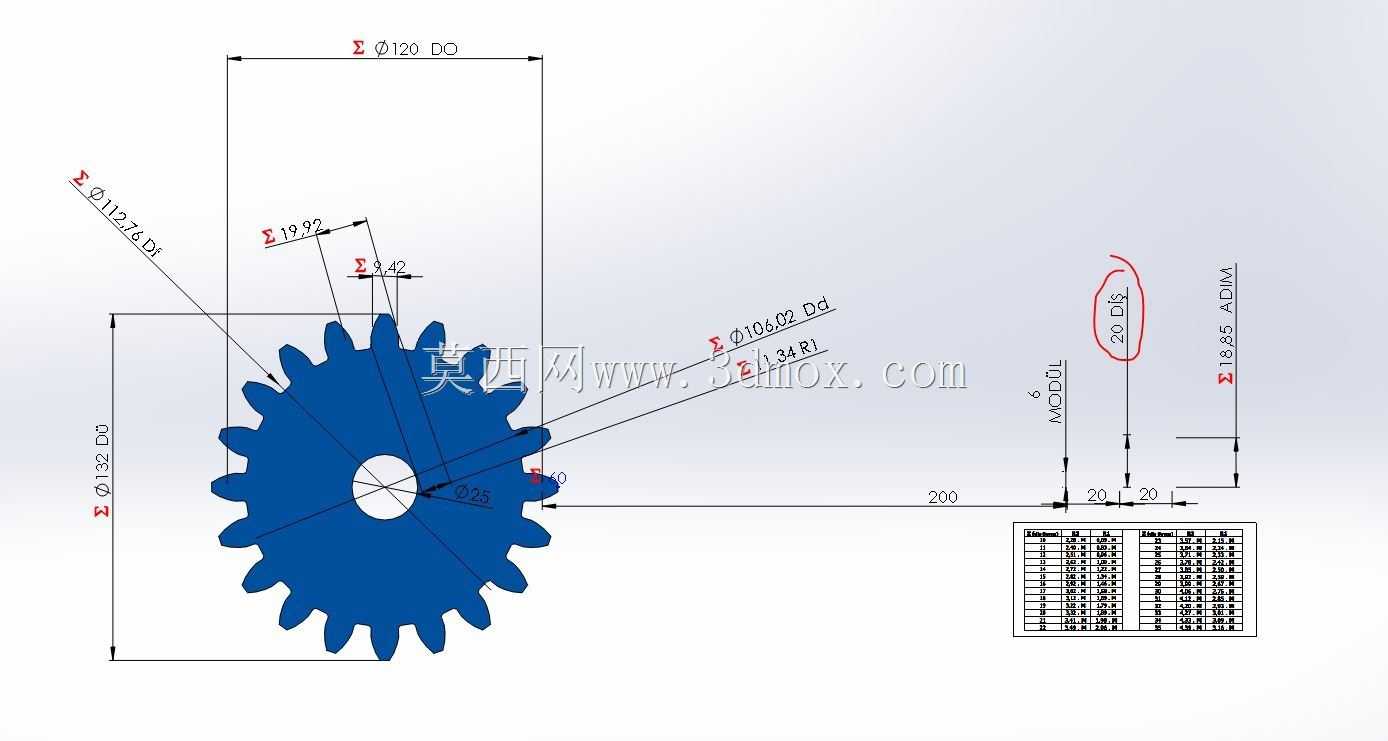

　　齿顶高系数、顶隙系数这些核心齿形参数做了关联配置，当需要适配不同传动比的挡位需求时，只需要调整对应齿数与模数参数，就能自动更新齿形轮廓以及对应的齿顶圆、齿根圆尺寸，不需要重新绘制齿廓曲线，能大幅缩短同系列不同规格排挡齿轮的设计周期。齿形部分采用标准渐开线轮廓，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂问题，中心的安装孔采用通孔设计，孔位与齿轮轴的配合公差一般选取过渡配合，保证传动过程中不会出现相对窜动，同时孔侧预留了键槽位置，用来传递扭矩，避免齿轮与轴之间出现打滑。从安装边界尺寸来看，齿顶圆直径、分度圆直径、齿根圆直径都做了明确的尺寸约束，齿轮的轴向厚度需要匹配换挡拨叉的槽宽尺寸，

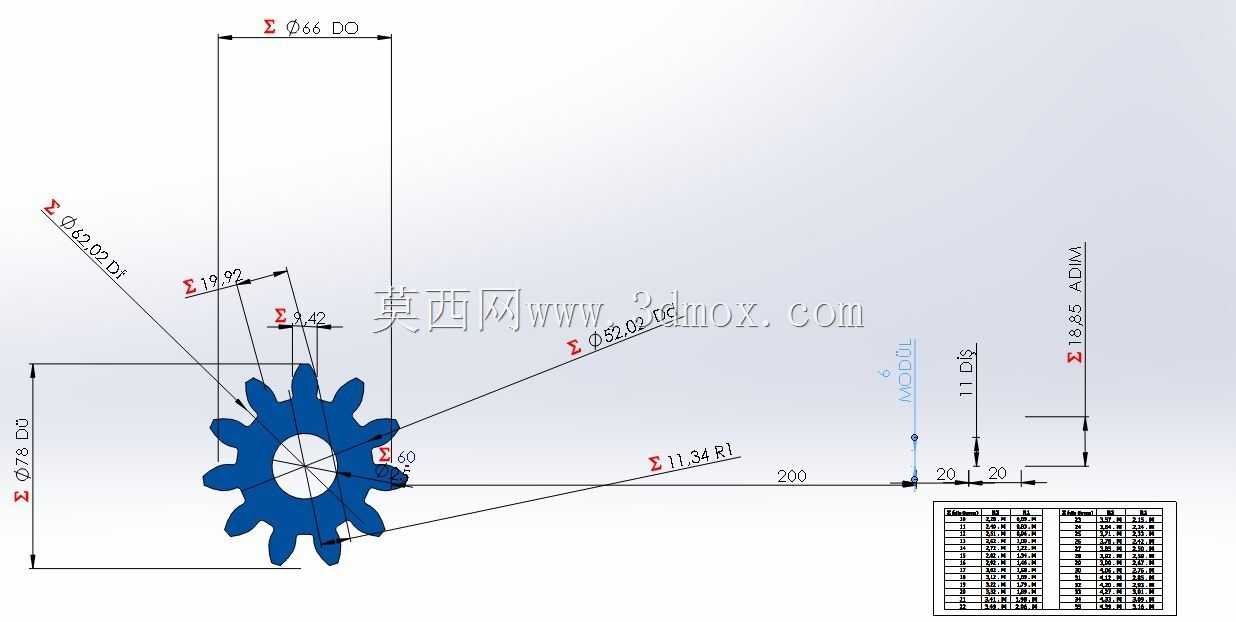

　　保证拨叉能稳定带动齿轮沿轴向滑动完成换挡动作，齿轮端面到轴肩的安装距离也需要结合整套变速机构的轴向尺寸链做核算，避免装配后出现齿轮轴向窜动量过大或者无法完全啮合的问题。在实际建模过程中，齿廓曲线的生成是核心难点，很多人会直接用圆弧近似代替渐开线，这样做出来的齿轮在啮合时会出现传动不平稳、噪音大的问题，正确的做法是通过渐开线方程生成精准的齿廓曲线，再通过阵列完成所有轮齿的生成，同时要对齿顶部分做轻微的修缘处理，减少换挡啮合时的冲击。另外图纸中附带的参数表，是针对不同模数、齿数组合下的齿根圆角R1和齿顶圆角R2的对应取值，当调整齿轮的模数或者齿数来适配不同传动比需求时，必须同步调整这两个圆角参数，不能沿用固定数值，

　　否则会出现齿根应力集中或者齿顶干涉的问题。这类排挡齿轮在实际加工时，一般采用滚齿工艺做初加工，之后再做齿面的高频淬火处理提升齿面硬度，最后进行珩齿工序降低齿面粗糙度，保证啮合过程的平稳性，建模时预留的加工余量也需要结合后续的加工工艺做调整，比如齿面的淬火变形量需要在建模时提前做补偿，避免热处理后尺寸超差。在做装配验证时，需要重点检查齿轮与相邻挡位齿轮的中心距是否符合设计值，齿侧间隙是否在合理范围内，同时要模拟换挡过程中齿轮的轴向滑动行程，确认在全行程范围内不会出现齿顶与其他零件的干涉，齿轮滑动过程中与拨叉的配合间隙也要控制在合理范围，间隙过大容易出现换挡晃动，间隙过小则会出现换挡卡滞的问题。很多工程师在做这类齿轮设计时，容易只关注齿形的参数是否正确，忽略了安装孔的键槽位置与齿形的相位关系，这个相位误差如果过大，会导致装配时键槽无法对齐，或者齿轮啮合时的接触位置偏离齿面中心，加剧齿面的偏磨问题，因此在建模阶段就要对键槽的相位做明确的尺寸约束，保证与齿形的相对位置符合装配要求。另外齿轮的端面跳动、径向跳动这些形位公差，也需要在工程图中做明确标注，加工时严格控制这些公差值，才能保证齿轮高速转动时的平稳性，降低传动过程中的振动和噪音。
