卧式底脚安装交流感应电动机结构

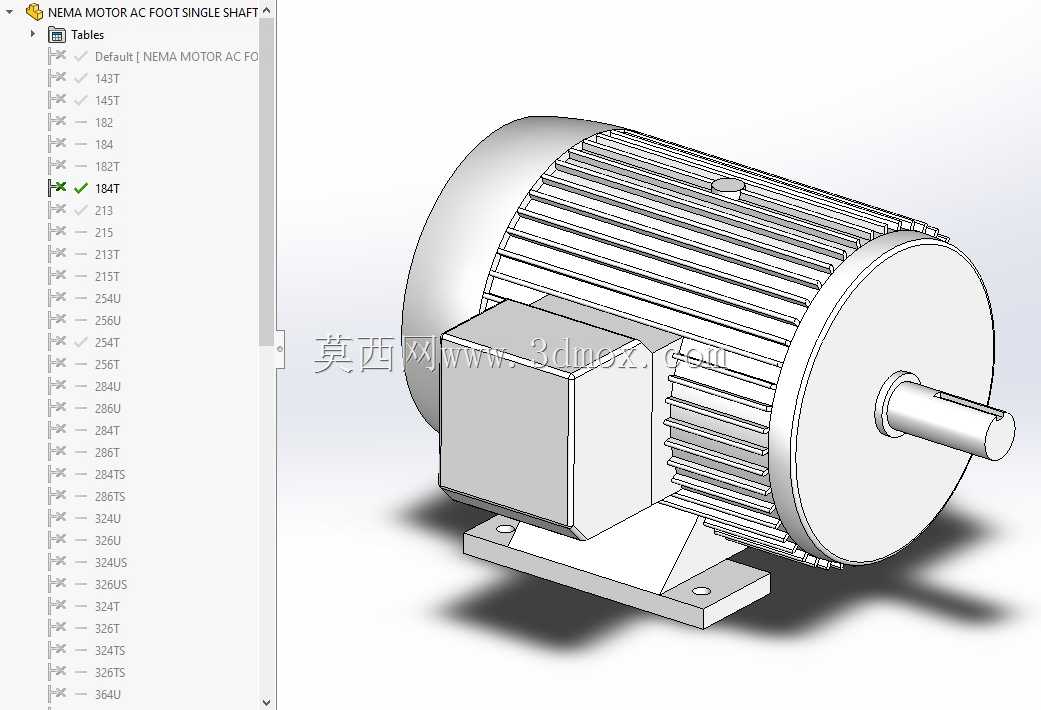

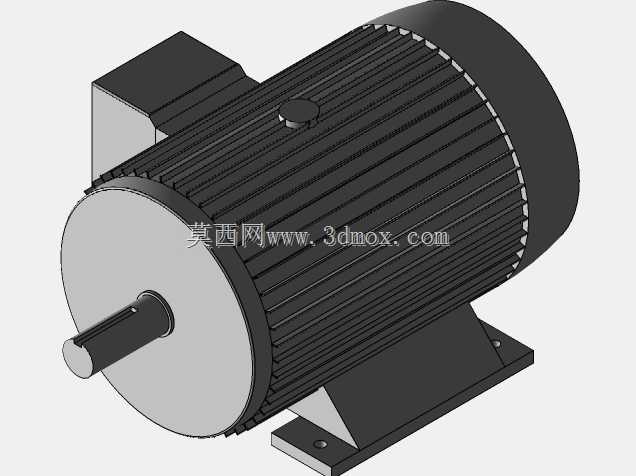

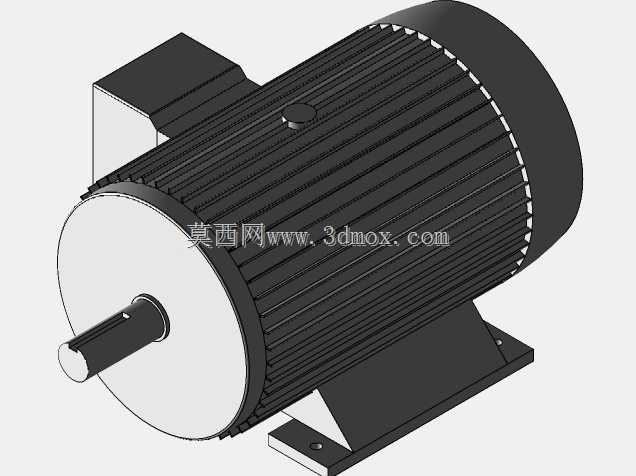

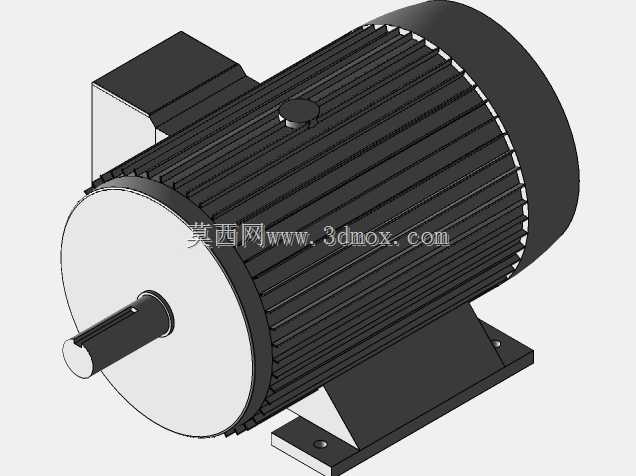

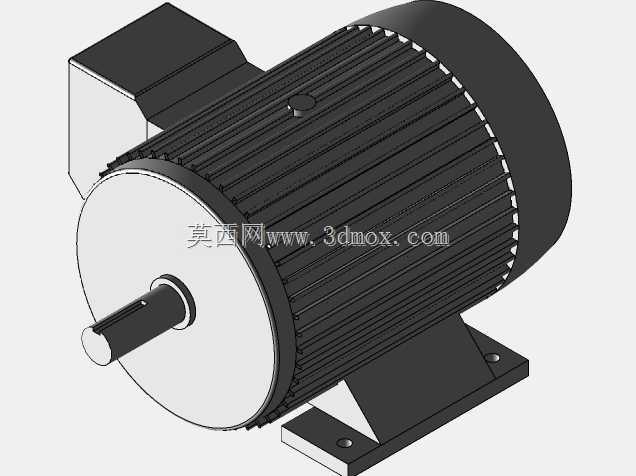

　　这类卧式交流电机常见于输送线、风机、泵组、小型机床和通用传动设备中，核心作用是把电能转换为旋转机械能，再通过伸出轴带动负载运行。建模时先抓住电机的外部装配关系：圆筒形机座承担主体支撑，外表面布置连续轴向散热筋，增大与空气接触面积，便于自然冷却或配合风罩形成散热通道；前端盖中心保留轴伸位置，后端盖封闭转子侧轮廓，底部采用一体式底脚结构，通过螺栓孔与设备机架或安装平台固定。

　　底脚尺寸、轴径和安装孔位是现场替换与布局校核的重点。底脚平面决定电机中心线高度，孔距影响机架开孔和滑轨调节范围；输出轴的直径、伸出长度及键槽位置关系到联轴器、带轮或链轮的配合。若用于皮带传动，轴端悬臂长度会影响载荷分布；若采用联轴器直连，则需关注轴伸与负载轴的同轴度边界。接线盒布置在机座侧上方，盒体与圆筒机座形成明显台阶，内部可容纳端子排和进线结构，外部预留电缆接入空间，方便车间布线与检修。

　　结构表达上，机壳散热筋沿周向均匀排列，既强化外观识别度，也对应真实铸件的散热形态；端盖与机座之间通过止口和紧固件定位，保证转子相对定子的同轴关系。底脚并非简单附加块体，其过渡区需要体现铸造圆角和承托斜面，以反映支撑刚度。前端轴伸、轴承盖、端盖台阶和后端风罩区域共同构成电机的轴向层次，侧面接线盒则打破圆柱轮廓，使整机在设备总装中更容易判断朝向与维护空间。

　　在三维布局中，该模型可用于检查电机与防护罩、管路、输送带机架之间的干涉，也能校核拆卸接线盒盖、调整底脚螺栓、接入电缆以及维护端盖时所需的操作空间。对于选型人员，外形包络、底脚孔位、轴伸高度和接线盒方位是安装边界；对于结构设计人员，圆筒机座、散热筋、端盖止口、底脚支撑和轴伸配合则构成了交流电动机最典型的外部结构逻辑。
