工厂车间通道隔离防护场景三维设计

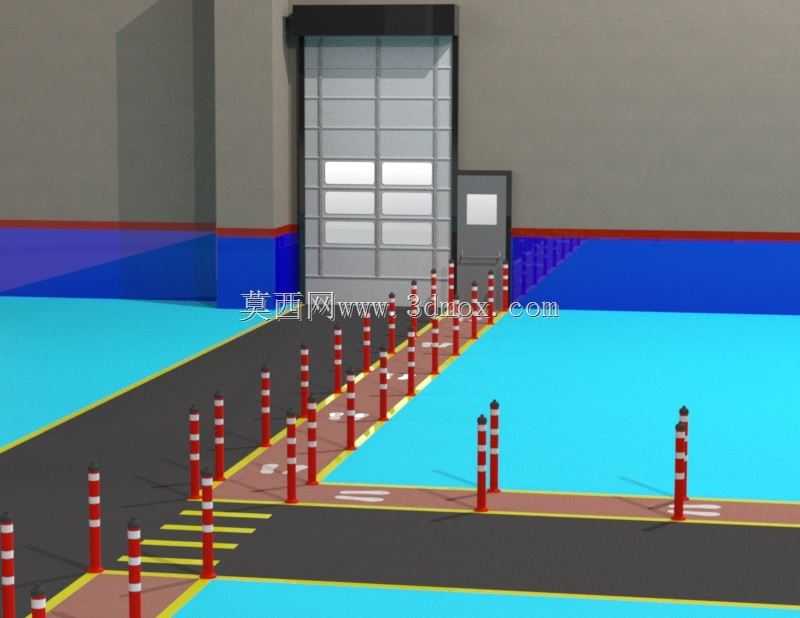

这套三维场景还原的是生产厂区内部人行与物流通道的物理隔离布局，日常生产中，这类隔离设施主要用于划分叉车等搬运设备的行驶路径与人员步行区域，避免作业过程中设备越线剐蹭墙面、设备，或是误入人行区带来安全隐患。场景里的红白警示隔离桩采用柔性柱体设计，柱身带多圈高可见度反光条，安装时直接通过底部膨胀螺栓固定在地面硬化层上，单桩高度控制在1100mm左右，桩体间距根据通道宽度调整，在转弯处加密排布，保证驾驶位操作人员在10米外就能清晰识别路径边界。地面采用不同色彩的环氧地坪做功能区划分，亮蓝色区域为人员通行及临时周转区，黑色区域为AGV、叉车的固定行驶通道，棕红色区域为道口警示过渡带，所有区域边界都施划100mm宽的黄色实线，道口位置额外施划黄色减速提示线，配合隔离桩形成双重路径引导。场景尽头的工业提升门采用多段式铝合金门板结构，门板上设置双层透明采光窗，无需开启门体就能观察门另一侧的人员、设备动态，门体侧边配套设置人员通行的平开小门，小门高度2100mm、宽度900mm，满足日常人员进出需求，避免频繁开启大型提升门造成的能耗浪费与车间温湿度波动。墙面下部做1200mm高的蓝色防撞墙裙，墙裙顶部施划100mm宽红色警示条，既可以抵御搬运设备意外剐蹭对墙面的损坏，也能在视觉上强化空间边界感。设计这类场景时，首先要结合车间内部的物流动线测算通道宽度，保证叉车满载转弯时的最小回转半径不触碰隔离桩，通常主物流通道宽度预留不小于3500mm，人行通道宽度不小于1200mm；隔离桩的排布要避开消防栓、电源插座、设备操作面板等固定设施，桩体与墙面、固定设备的净距不小于150mm，避免安装后影响原有设施的正常使用。地面色彩分区的边界要与车间立柱、设备基础的位置对齐，保证视觉上的规整性，同时地坪漆的选择要考虑车间日常的油污、磨损情况，通道区域采用厚度2mm以上的耐磨环氧材质，能承受叉车轮胎的长期碾压而不脱落起皮。提升门的安装要提前核对门洞的结构尺寸，门体顶部预留足够的卷轴安装空间，门体两侧的导轨要与墙面垂直固定，保证门体升降过程无卡顿，小门的位置要避开提升门的升降行程范围，避免门体下降时与小门发生干涉。在三维建模过程中，所有构件的尺寸都按照实际工业产品的常规规格搭建，隔离桩的柱身做了轻微的锥度处理，还原真实柔性警示柱的外形特征，地面纹理模拟环氧地坪的轻微哑光质感，反光条的材质设置了合适的反光度，模拟真实反光材质在车间照明下的视觉效果，墙面做了细微的水泥肌理处理，避免过于光滑的塑料感。这类场景模型可以用于车间布局规划的方案演示、物流路径的仿真验证，也可以作为其他生产设备模型的渲染背景，帮助设计人员更直观地呈现设备在实际车间环境中的安装效果，提前排查布局中存在的通道过窄、动线交叉、安全距离不足等问题，减少现场施工后的调整返工。
