本田汽车金属镀铬车标连接件结构

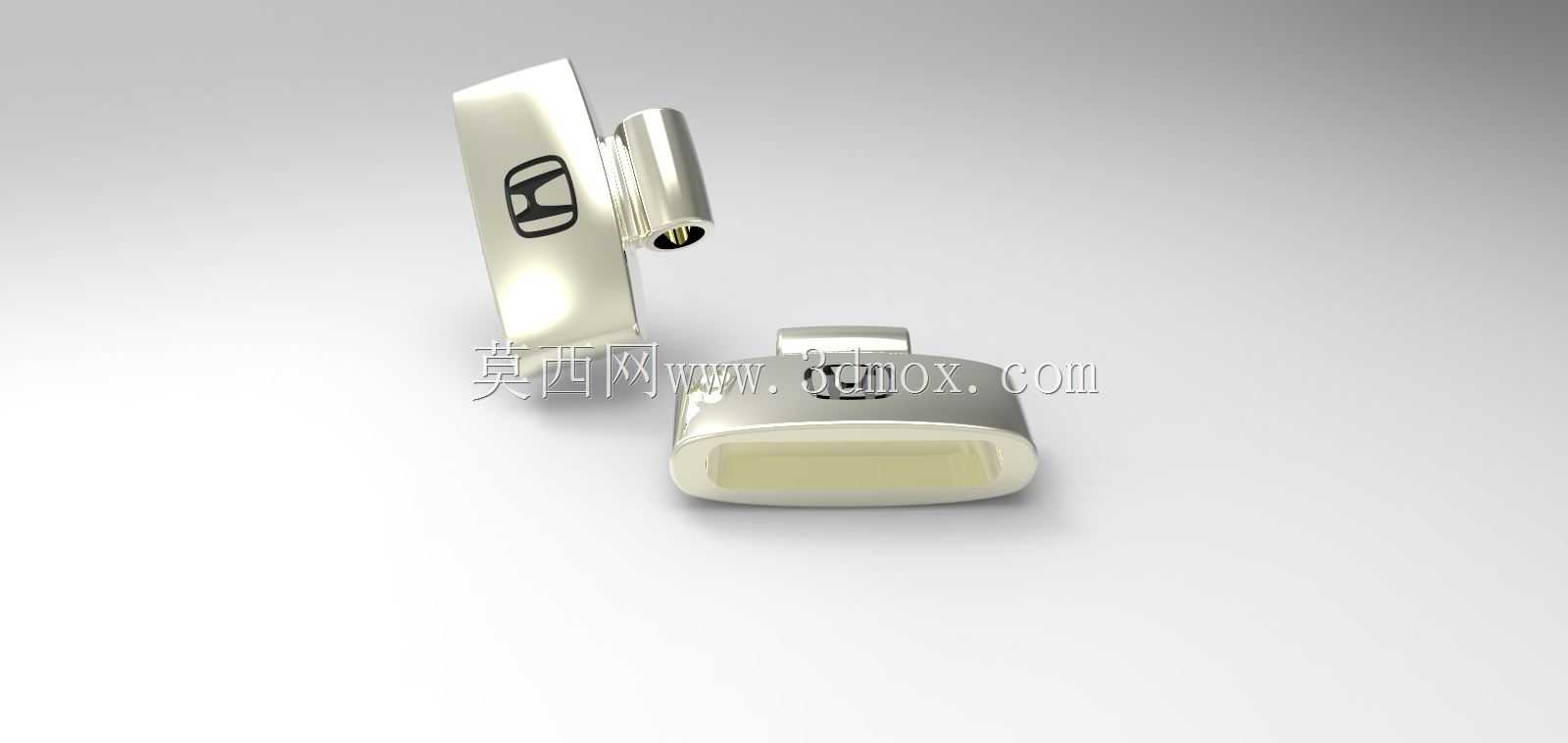

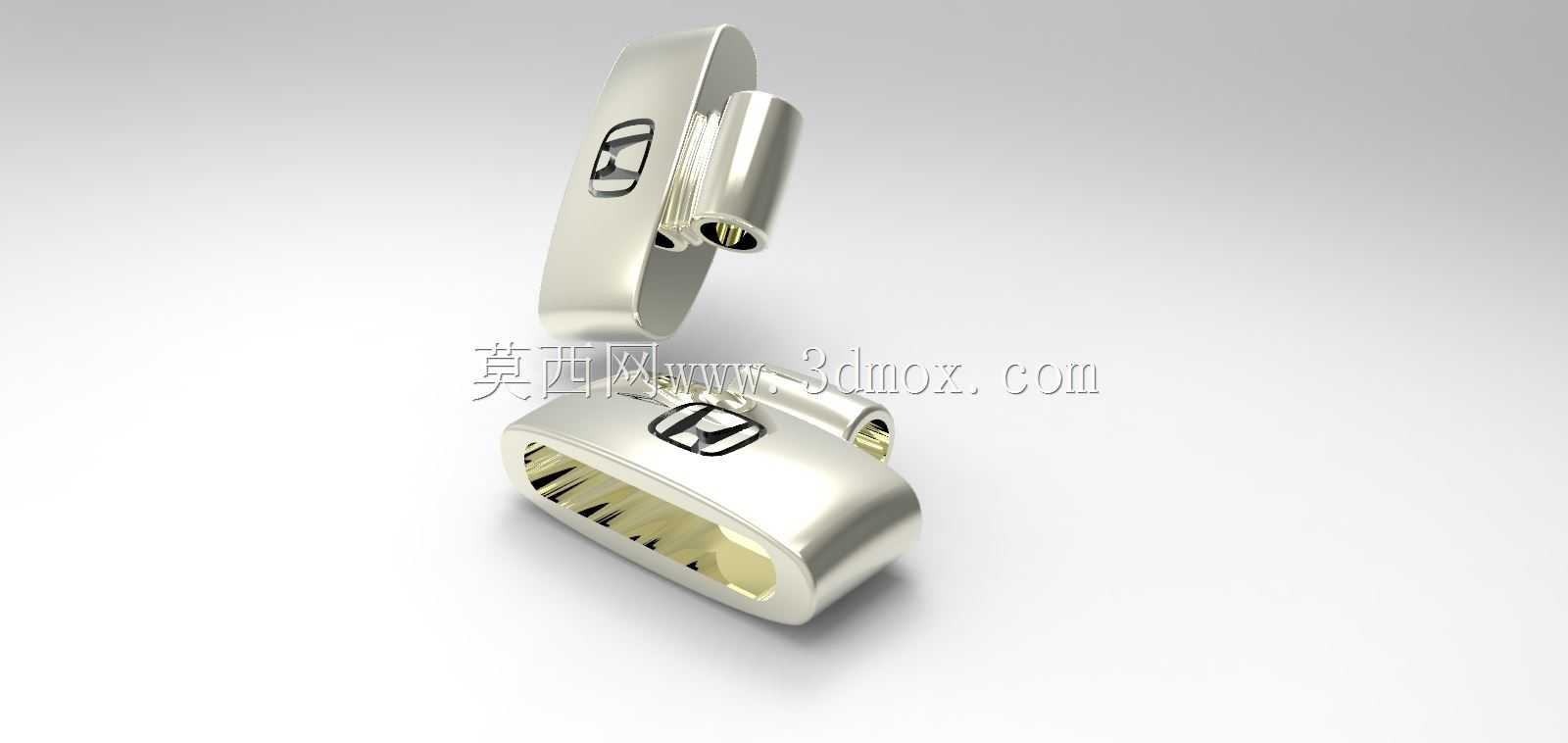

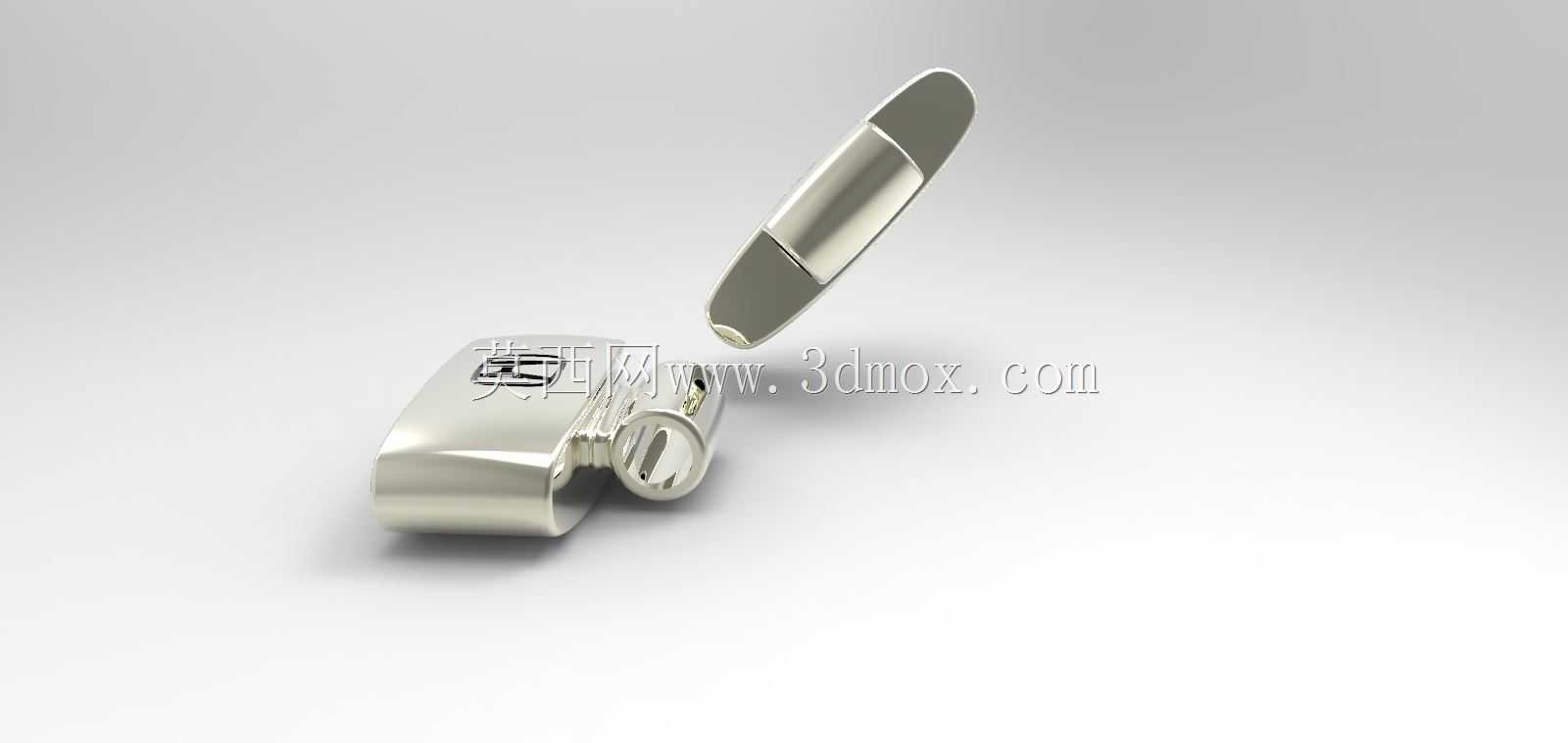

日常做整车外饰件匹配的时候，这类车标安装基座是很容易被忽略但直接影响外观感知质量的零件，很多新手建模的时候只做表面的logo曲面，忽略背面的安装定位结构，最后实装的时候要么出现缝隙不均，要么长期使用后出现松动脱落的问题。先从实际装车场景来说，这个零件属于车头或车尾标识总成的一部分，安装位置一般在中网中央、尾门钣金预留的安装位上，直接面向整车外观面，既要满足品牌标识的视觉呈现需求，也要兼顾户外使用的耐候性、安装牢固度，还要和周边的钣金、塑料饰件保持均匀的装配间隙，避免出现高低差、缝隙宽窄不一的外观缺陷。从功能特性上拆解，这个零件分为两个功能区域，外露的外观面做了高亮镀铬处理，表面一体成型本田的H型标识，曲面做了微弧过渡，没有尖锐棱角，既符合外饰件的行人保护要求，也能在不同光线角度下呈现均匀的金属反光，不会出现局部反光过强或者曲面畸变的问题；背面的结构是安装定位核心，做了带内卡槽的筒状插接结构，和车身上预先设置的安装柱过盈配合，不需要额外打螺丝或者粘胶，装配的时候直接对准位置按压到位就能卡紧，卡槽内部做了多道环形的止退筋，卡入后能牢牢咬合住安装柱，即使车辆长期在颠簸路面行驶、经历高低温交变环境，也不会出现松脱移位的问题。设计思路上，首先要保证外观面的曲率和周边安装面的曲率完全匹配，建模的时候需要先提取安装位的钣金或饰件表面数据，把基座的贴合面做完全随形的处理，保证安装后基座背面和安装面完全贴合，不会出现局部悬空导致的按压异响；其次镀铬层的厚度要在建模阶段预留好公差，一般外饰镀铬件的镀层厚度在0.02到0.05毫米之间，如果不提前预留镀层厚度，成品装配的时候就会出现尺寸超差，和周边零件干涉；另外插接结构的尺寸要和安装柱做公差匹配，过盈量控制在0.1到0.15毫米之间，过盈量太小卡不紧容易掉，过盈量太大装配的时候需要的按压力过大，容易把镀铬面压出印痕，甚至把背面的插接筒压裂。外形尺寸方面，这类车标基座的整体长宽一般控制在50到70毫米区间，厚度在15到20毫米之间，不会过于突兀影响整车外观协调性，安装边界上要保证基座的外边缘距离周边的饰条、钣金棱线至少有3毫米以上的安全距离，避免装配公差累积导致的零件干涉，同时插接筒的中心位置要和安装位的定位孔中心完全同轴，偏移量不能超过0.2毫米，否则装配后车标会出现歪斜，影响品牌标识的视觉端正感。实际建模过程中，很多人容易犯的错误是把外观面和安装结构做成两个独立的实体拼接，没有做一体化的圆角过渡，这样模具生产的时候容易在拼接位置出现应力集中，成品受外力冲击的时候容易从拼接位置断裂，正确的做法是把外观壳体和背面的插接结构做一体化的布尔合并，所有转角位置都做R0.5以上的圆角过渡，既提升零件的结构强度，也能让模具注塑的时候料流填充更顺畅，减少缺胶、缩痕的缺陷。另外镀铬件的表面质量要求很高，建模的时候要保证外观面的曲面G2连续，不能有碎面、收敛折痕，否则电镀之后这些曲面缺陷会被放大，肉眼就能看到表面的波纹或者凹凸，直接报废。从实际使用的角度，这个零件还要考虑耐洗车高压水枪冲击的能力，插接结构的卡紧力要能承受至少50N的垂直拉力不脱落，所以卡槽的止退筋角度要设计成15度的导入角加90度的止退面，装配的时候顺着导入角能轻松压入，压入后止退面卡住安装柱的环形槽，反向拉的时候不会脱出。还要考虑温度变化带来的尺寸膨胀，因为零件是ABS材质电镀，和车身钣金的热膨胀系数不一样，所以贴合面不能做完全的整面贴合，要在非外观区域做0.2毫米的内凹避空，只留外圈的贴合边和安装面接触，避免高温下零件膨胀顶起周边饰件，或者低温下收缩拉扯导致开胶松动。
