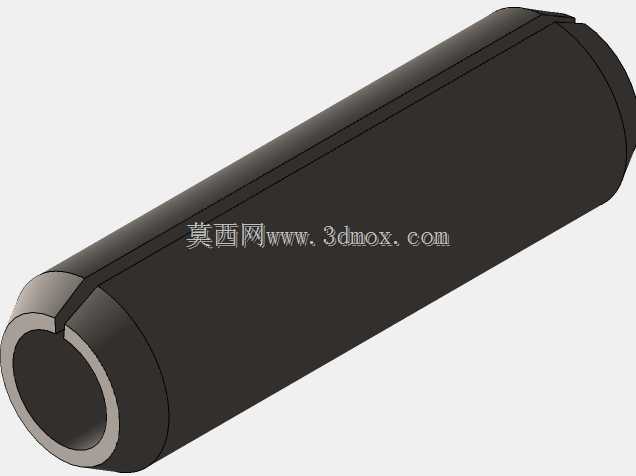

DIN1481标准弹簧式直槽圆柱销结构

　　在各类机械装配场景中，销类连接件是保障部件定位精度、传递剪切载荷的核心基础元件，弹簧式直槽销凭借自身的弹性补偿能力，在频繁受振动、冲击载荷的装配工况中有着不可替代的应用价值。这类带纵向通槽的空心圆柱销，安装时依靠自身径向收缩产生的弹性张力紧贴销孔内壁，相比普通实心圆柱销，它对销孔的加工公差容忍度更高，不需要严格的过盈配合精度就能获得可靠的锁紧效果，在中小载荷的定位、连接场景中能大幅降低装配环节的加工成本与装配难度。

　　从实际应用场景来看，这类弹性直槽销常被用在中小型传动部件的铰接位置、钣金件的拼接定位、低压电气柜的组件固定、小型农机的杆件连接、消费电子的结构装配等场景，尤其是在存在持续振动的工况下，普通圆柱销容易因孔壁磨损出现松动脱落，而带开槽结构的弹簧销能持续对孔壁施加径向张紧力，补偿长期使用产生的磨损间隙，避免连接件出现窜动错位。在设备维护环节，这类销件的拆卸也更为便捷，只需要用直径略小于销体内径的冲杆从一端敲击即可取出，不会像过盈配合的实心销那样容易在拆卸时拉伤销孔内壁，降低设备返修时的二次加工成本。

　　从结构设计逻辑来看，该销体采用空心带纵向直槽的结构，槽口沿销体全长贯通，两端做了小角度的倒角处理，方便安装时快速导入销孔，不会刮伤孔口边缘的基材。销体的壁厚经过针对性设计，既保证安装时能顺利产生径向弹性变形适配不同公差的销孔，又能在装入后提供足够的径向张力与剪切强度，满足常规工况下的载荷传递需求。开槽的宽度经过匹配设计，当销体被压入最小规格的适配销孔时，槽口不会出现完全闭合的刚性接触，始终保持弹性张紧的状态，避免因过度挤压导致销体出现塑性变形失去锁紧能力。

　　在安装边界与尺寸适配方面，这类销件的选型需要匹配对应的销孔加工公差，通常适配的销孔直径公差带取H12即可满足使用要求，不需要像实心圆柱销那样要求H7甚至更高的铰孔精度，能大幅减少孔加工的工序时长。安装时需要注意销的两端倒角方向与压入方向一致，压入过程保持施力方向与销孔轴线同轴，避免倾斜压入导致槽口出现卡滞、翻边问题。销体装入后两端通常不超出被连接件的表面，或者根据装配需求预留少量的伸出量，不会干涉周边其他部件的运动轨迹。在承受剪切载荷的应用场景中，需要保证销体的剪切面避开开槽的直缝位置，或者根据载荷大小选择对应壁厚规格的销件，避免大载荷下销体从开槽位置出现剪切断裂。

　　在长期使用的可靠性设计上，这类销体通常采用经过淬火处理的弹簧钢材质，表面做发黑或者镀锌防锈处理，既能保证足够的弹性与抗疲劳强度，又能适应常规工业环境下的防腐蚀需求。相比卷制的弹性圆柱销，直槽结构的弹簧销抗剪切能力更强，适合载荷稍大的定位连接场景，同时它的生产加工工艺更简单，成本更低，在批量装配的民用机械、普通工业设备中应用范围更广。在进行三维结构设计时，需要准确还原销体的空心结构、直槽间隙、两端倒角尺寸，确保在虚拟装配时能准确模拟销件与销孔的配合关系，验证装配干涉情况，为实际生产的孔位加工、装配工艺制定提供准确的数字模型参考，避免实际装配时出现尺寸不匹配、安装卡滞等问题。
